轻量化拓扑优化四旋翼飞行载具结构

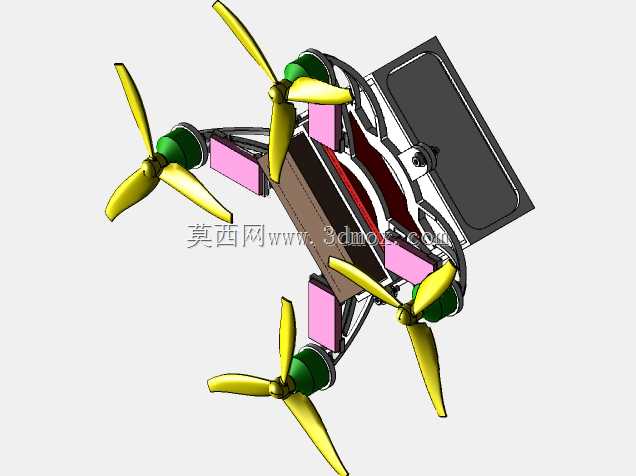

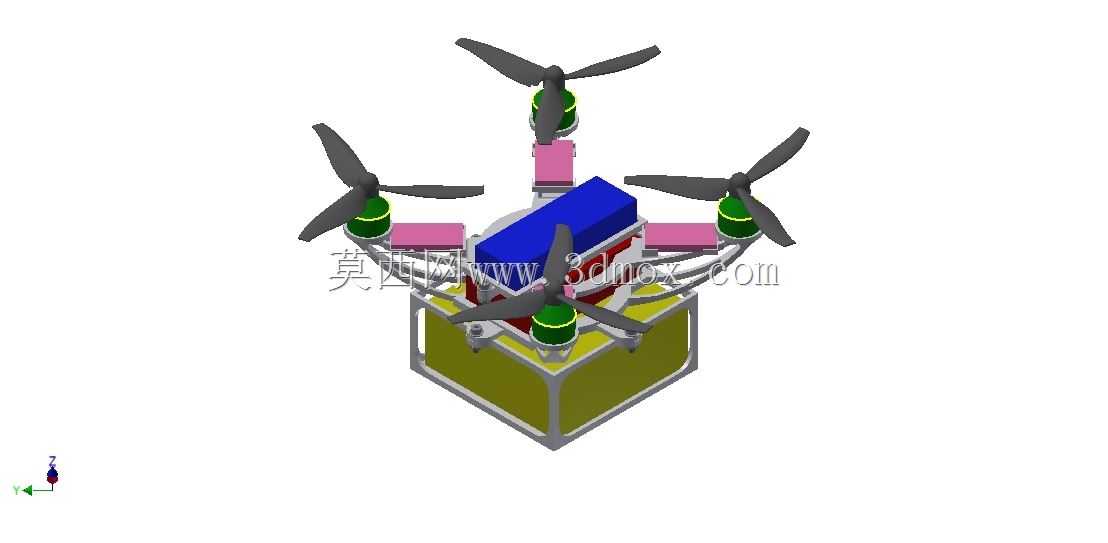

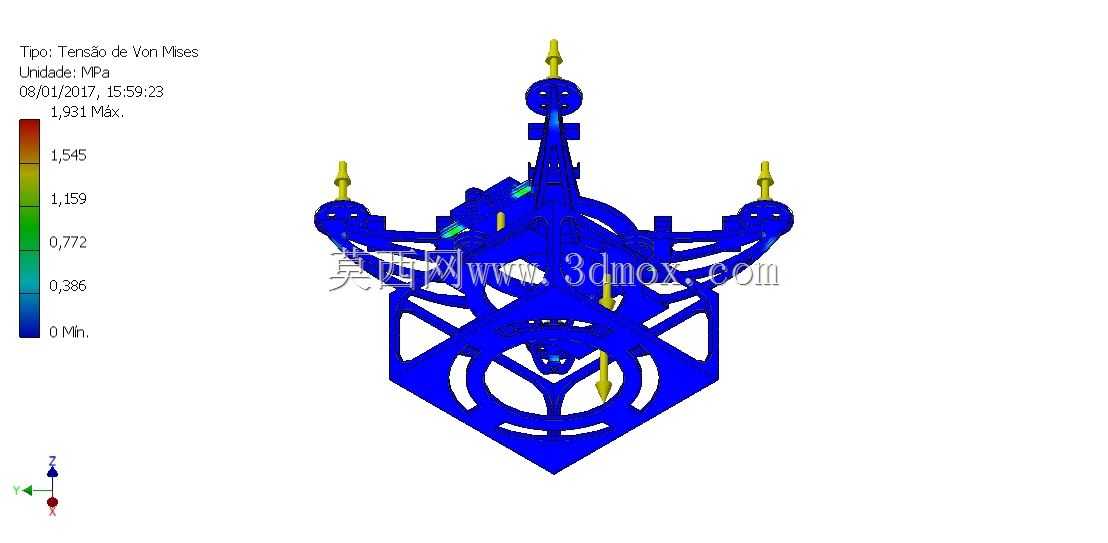

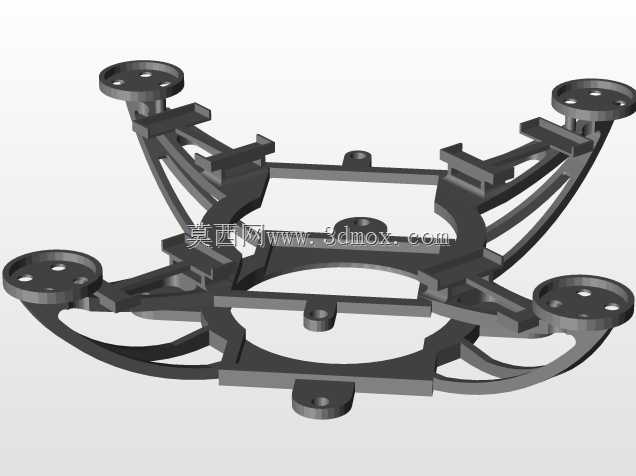

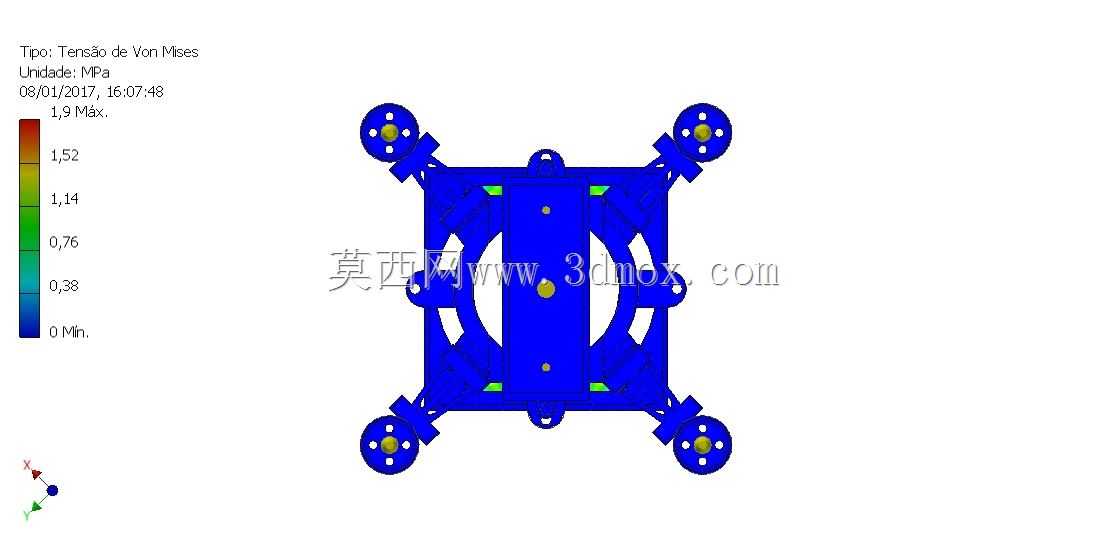

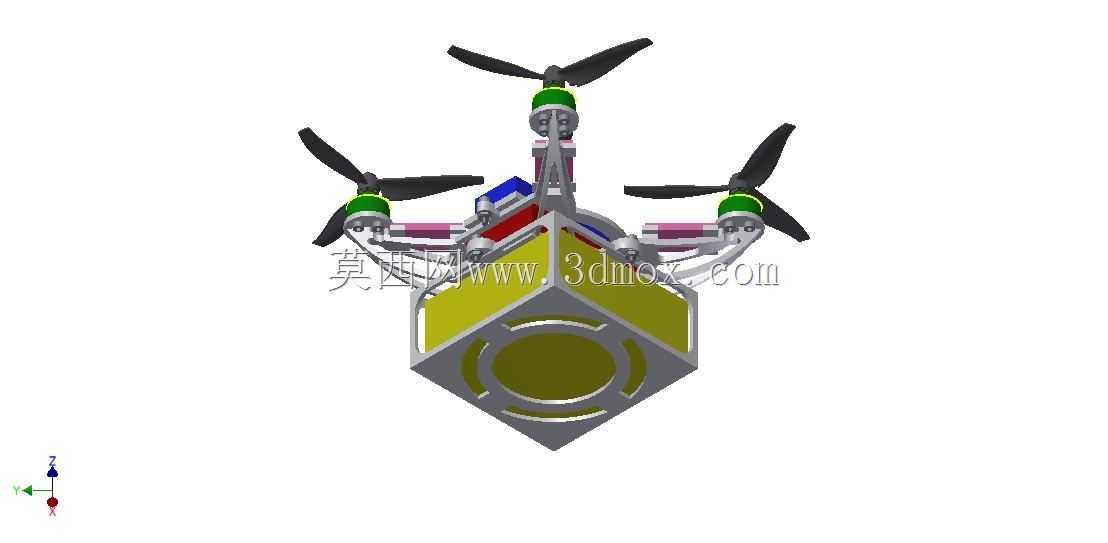

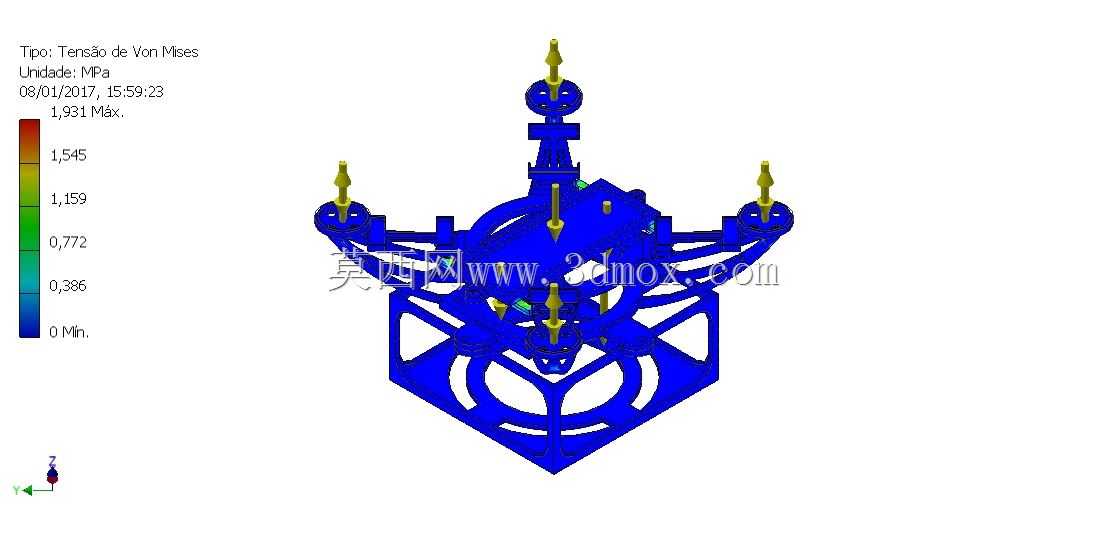

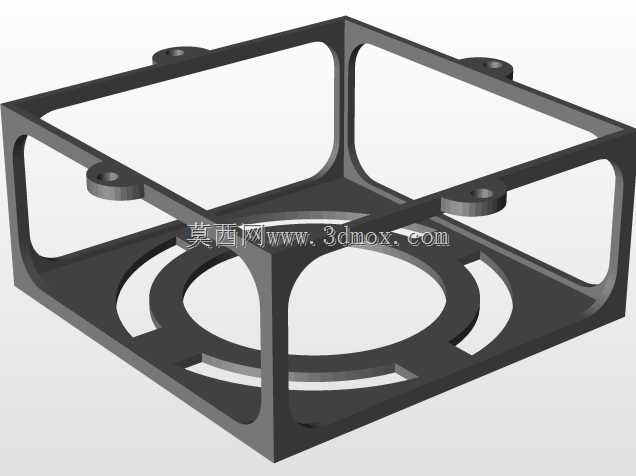

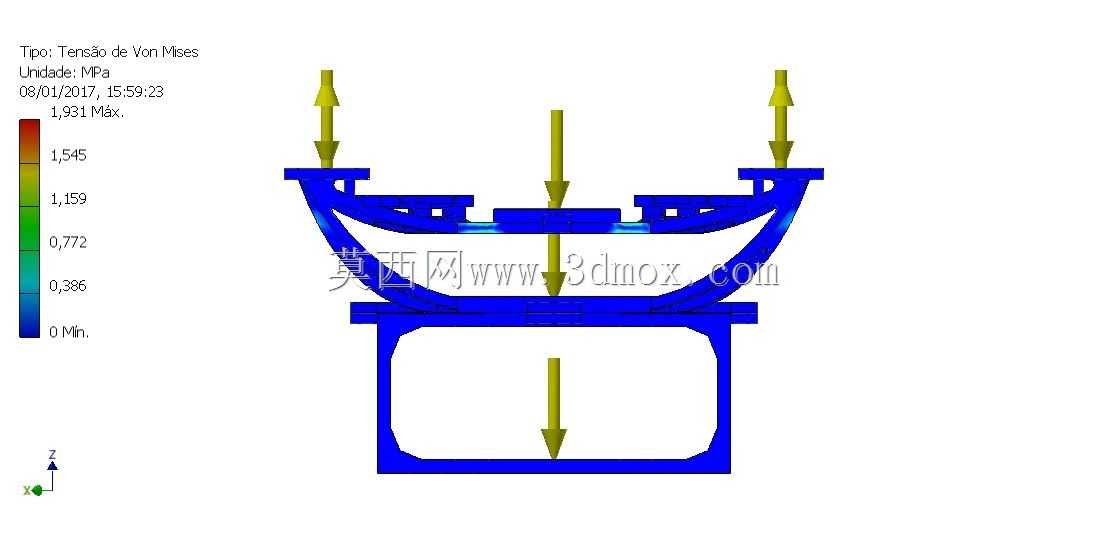

这款四旋翼结构的设计核心围绕小载荷低空作业场景展开，可适配室内巡检、小型物件短途转运、教学实验演示等实际使用需求，额定承载能力设定为250克，能够搭载微型摄像头、小型传感器或轻量化实验模块完成对应任务。设计阶段全程引入拓扑分析逻辑，在保证结构刚性满足飞行工况载荷要求的前提下，尽可能剔除非受力区域的冗余材料，最终整体结构可直接通过熔融沉积型3D打印设备一体加工成型，无需额外拼接工装，大幅降低小批量试制的加工成本与装配难度。从结构布局来看，四个旋翼动力单元采用对称式分布，机臂与中心承载舱做一体化衔接设计，中心舱预留了标准化的电池安装位与飞控模块固定槽，安装边界可适配常规规格的锂聚合物电池与通用开源飞控硬件，无需额外做结构改型即可完成核心部件的快速装配。旋翼安装座设置了同轴定位凸台，能够保证电机安装的同轴度误差控制在飞行工况允许范围内，避免因安装偏差带来的振动损耗，延长动力单元的使用寿命。底部承载框架采用围框式结构，既可以作为载荷挂载的安装基准，也能在降落过程中起到缓冲防护作用，避免核心部件直接受地面冲击。设计过程中针对飞行过程中的受力分布做了多轮迭代校核，机臂截面的渐变设计完全匹配旋翼升力传递路径的应力分布，在材料用量最少的前提下，保证机臂在最大拉力工况下的形变量不影响旋翼的正常工作间隙，不会出现桨叶擦碰机臂的风险。整体结构没有冗余的装饰性设计，所有几何特征都服务于受力传递、部件安装或防护功能，打印过程中无需添加大量支撑结构，成型后仅需简单去除少量支撑毛刺即可完成装配，非常适合个人开发者、教学场景下的快速试制与功能验证，也可作为小型定制化无人机的基础结构框架，根据具体作业需求调整局部安装位即可快速适配不同的功能模块。
