集装箱吊装用全自动扭锁结构设计

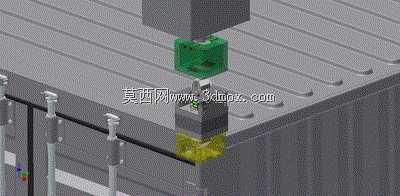

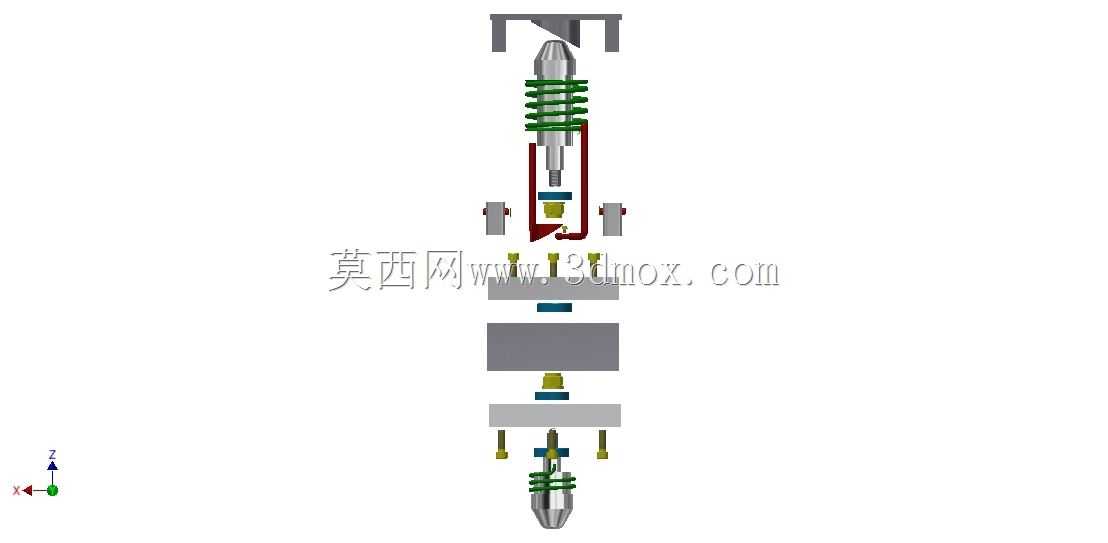

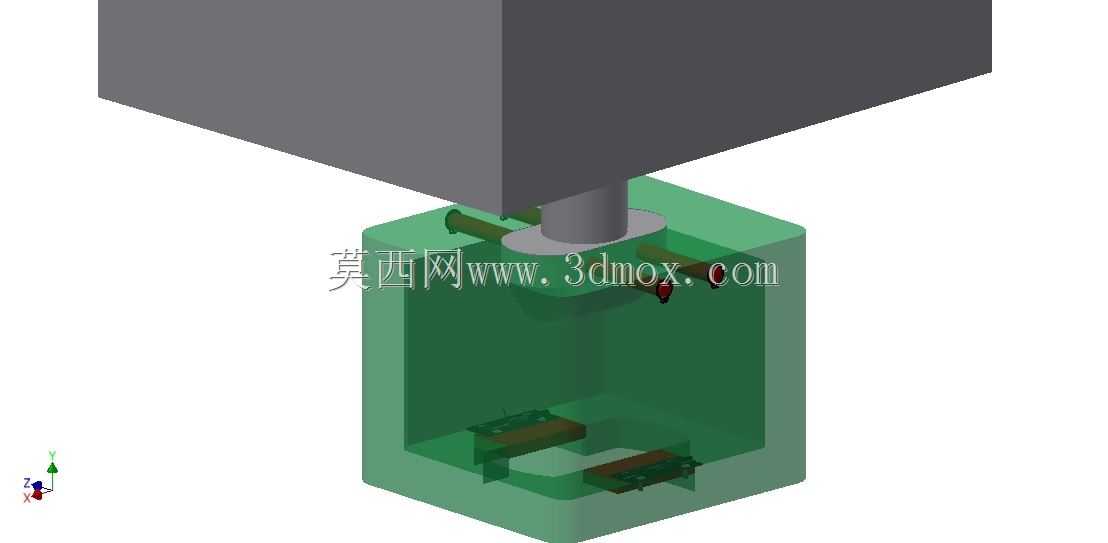

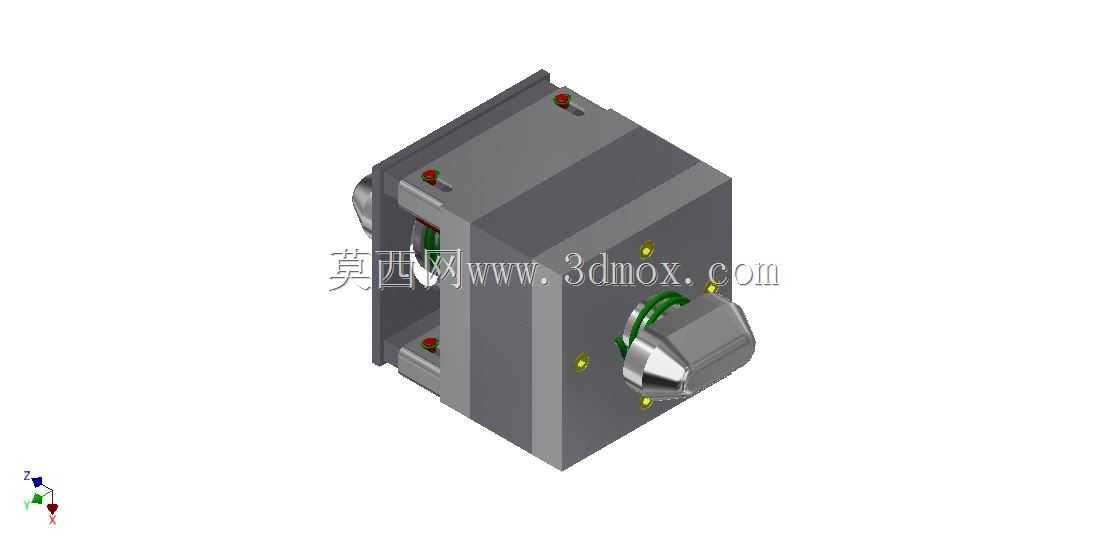

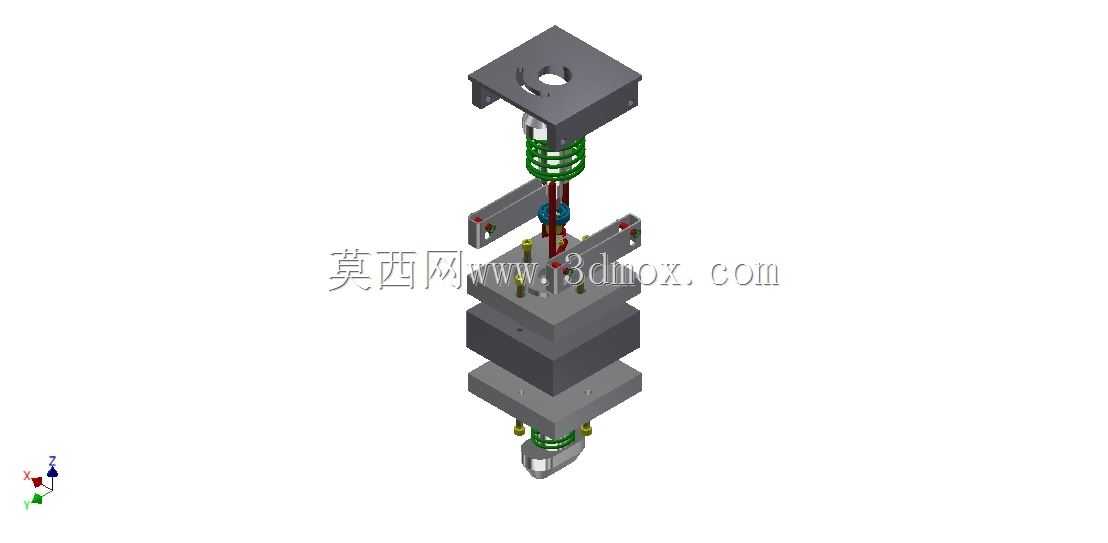

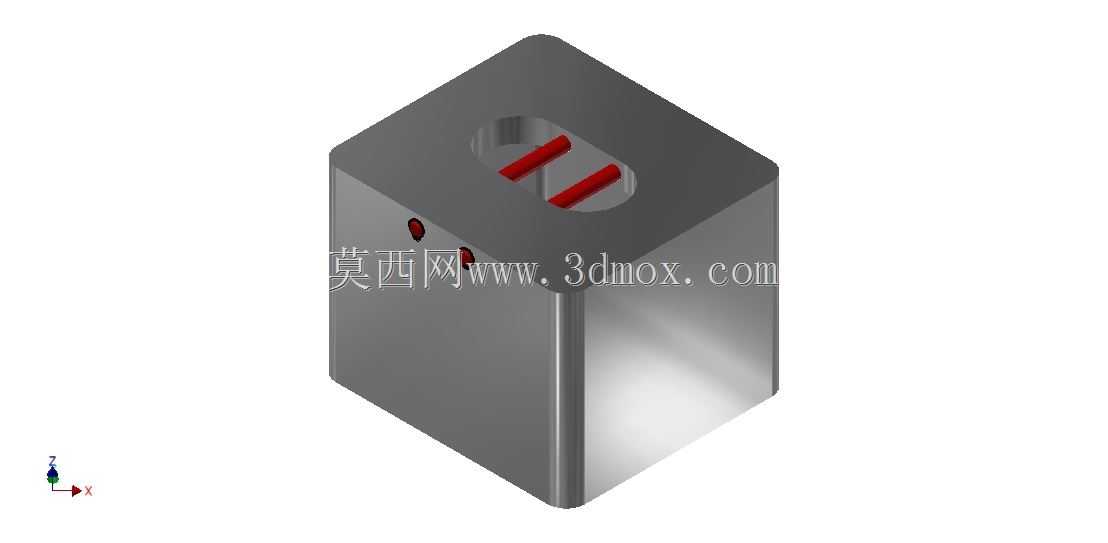

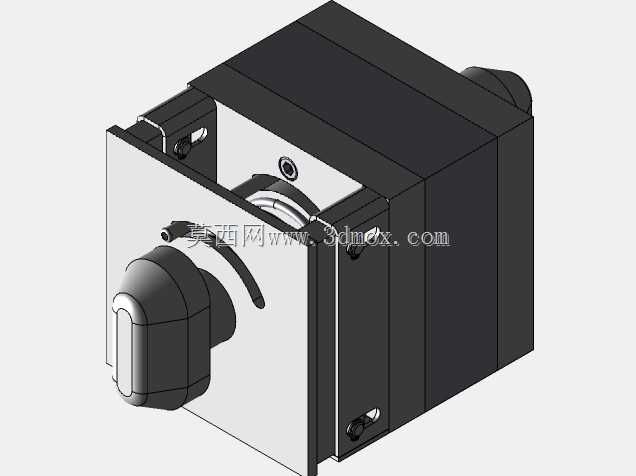

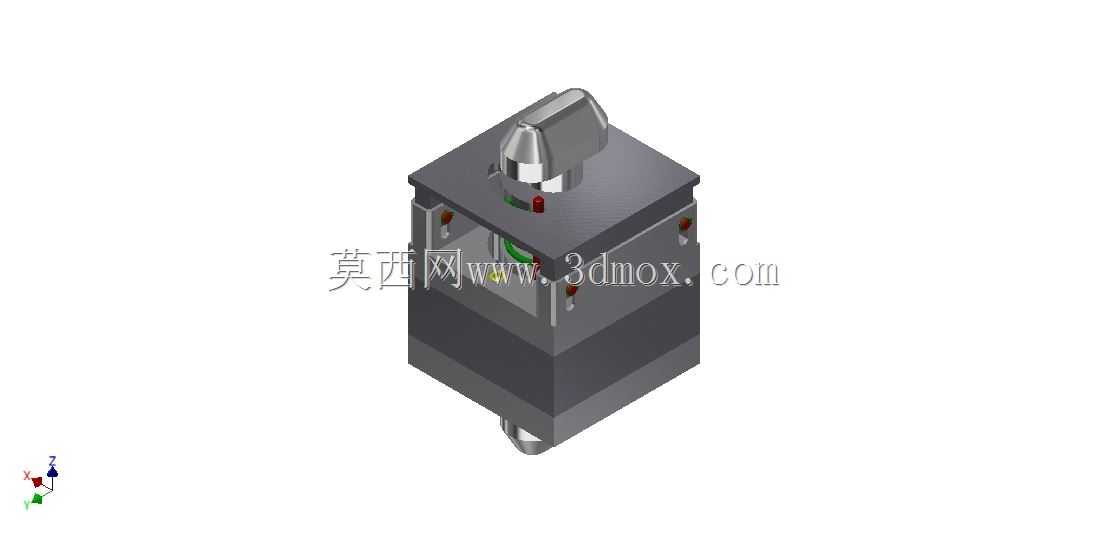

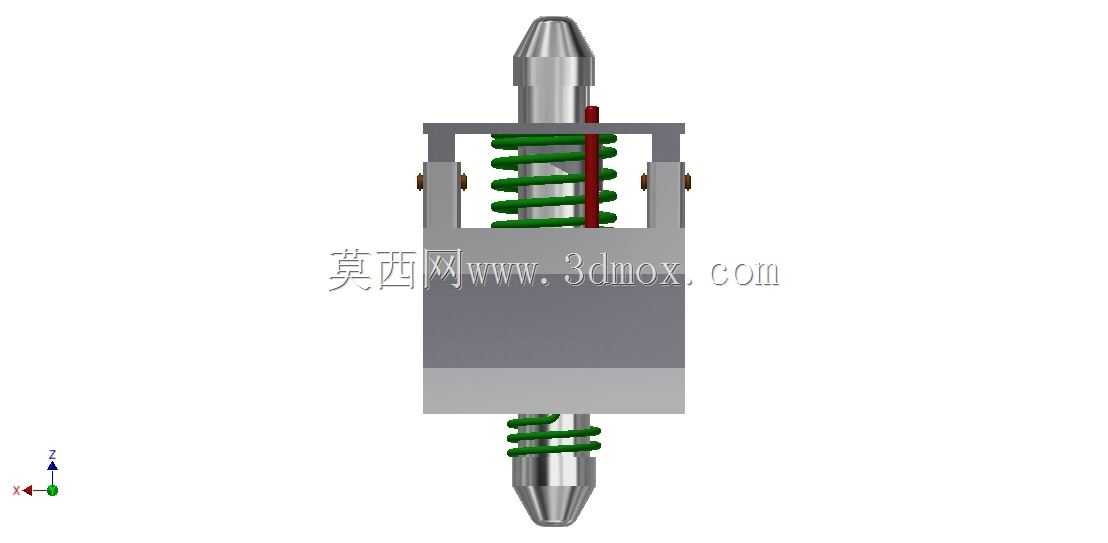

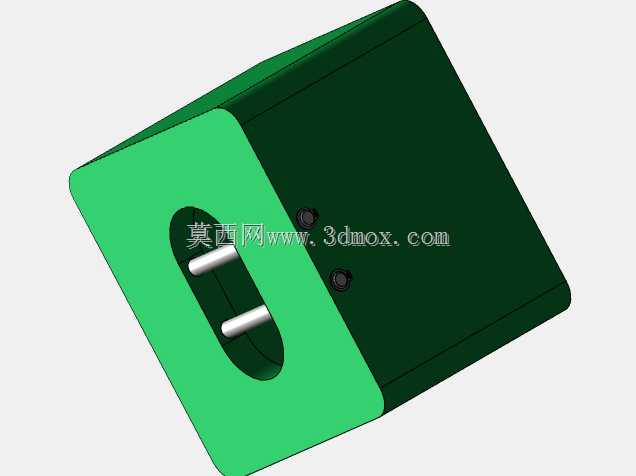

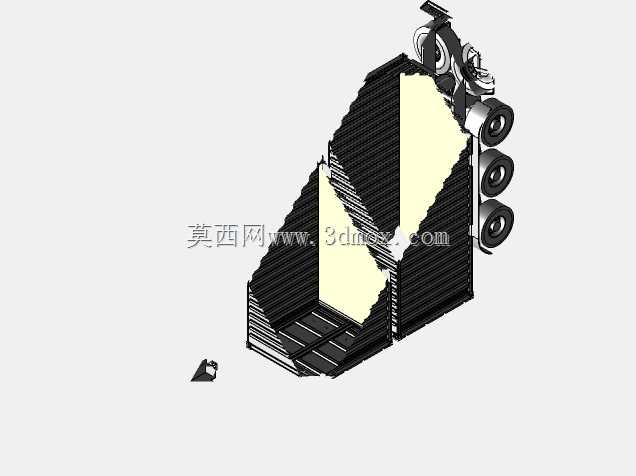

在港口集装箱转运、船舶舱内堆垛、堆场吊装转运的作业场景里，传统扭锁需要人工对位、手动旋锁操作，不仅作业效率受人员配合度限制，高空对位作业还存在不小的安全隐患，这款全自动扭锁就是针对这类痛点开发的专用吊具锁固部件。从功能逻辑上看，它不需要额外配置电控或者液压驱动源，依靠两种触发条件完成自动锁止：一是堆垛状态下集装箱自身的重力压合触发内部锁舌回转卡紧，二是吊具起吊过程中的旋转拖拽动作带动内部机构完成锁止，全程不需要人工靠近锁位操作，能适配现有岸桥、场桥的标准吊具接口，不需要对现有吊装设备做大规模改造。设计阶段最先敲定的是安装边界尺寸，整体采用方型主体结构，上部对接吊具的连接头完全符合现有集装箱扭锁的安装孔位标准，下部锁头尺寸匹配集装箱角件的标准椭圆孔，安装时不需要重新在吊具上打孔攻丝，直接替换原有手动扭锁即可完成适配，主体外壳采用厚壁合金铸钢材质，能承受单锁35吨以上的额定起吊载荷，抗冲击余量留足了1.5倍的安全系数，完全满足重载集装箱的吊装需求。建模过程是先从核心的锁舌回转机构开始搭建，先绘制内部锁芯的回转轨迹线，确认锁舌在解锁、锁止两个工位的转动角度不会和角件内壁发生干涉，再依次搭建上部的触发顶杆、复位弹簧的安装腔、下部的导向锥头，导向锥头做了15度的导入斜角，能在吊具对位偏差10mm以内的情况下顺利滑入集装箱角件孔，不需要反复调整吊具位置。等内部核心运动构件的配合间隙、运动行程全部验证无误后，再绘制外部的密封壳体，壳体接缝处预留了密封槽，可加装橡胶密封圈，避免港口作业时的雨水、盐雾、沙尘进入内部机构卡滞锁芯，壳体侧面预留了状态观察窗，能直接看到内部锁舌的位置，地面操作人员可以远距离判断锁止状态是否到位。整个建模过程中反复做了运动仿真模拟，分别验证重力压合触发、旋转拖拽触发两种锁止逻辑的动作可靠性，同时模拟了上锁、解锁两个动作的行程，确认仅在吊具上销和下销同时保持解锁位置时，锁舌才会完全收回，此时可以顺利分离集装箱，不会出现中途意外脱锁的情况，也不会出现锁止不到位引发的吊装风险。
