多轮轴轨道车辆底架框架结构设计

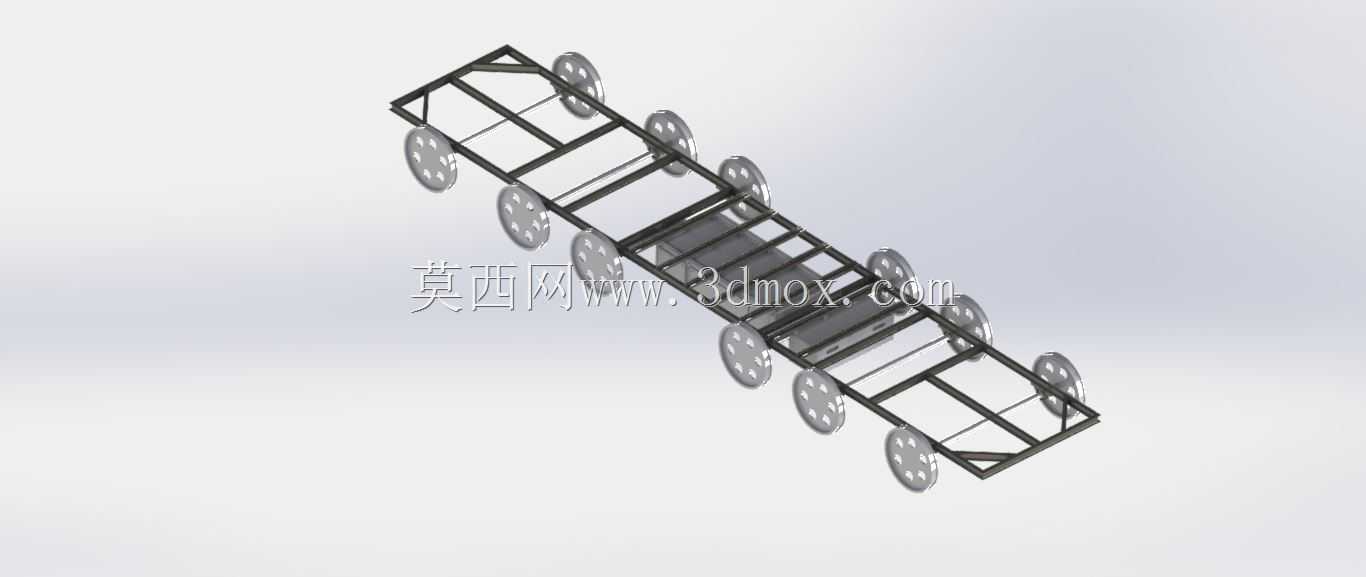

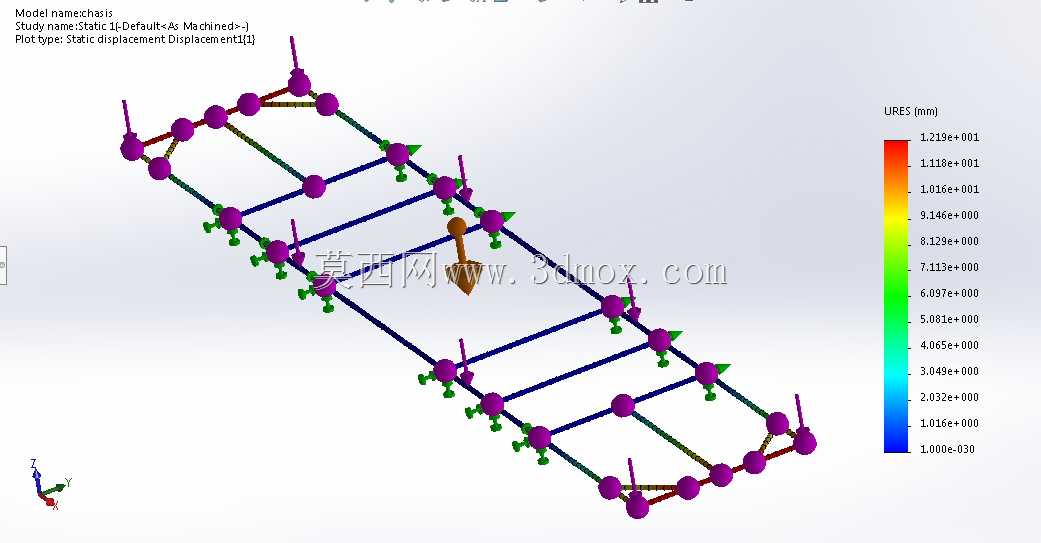

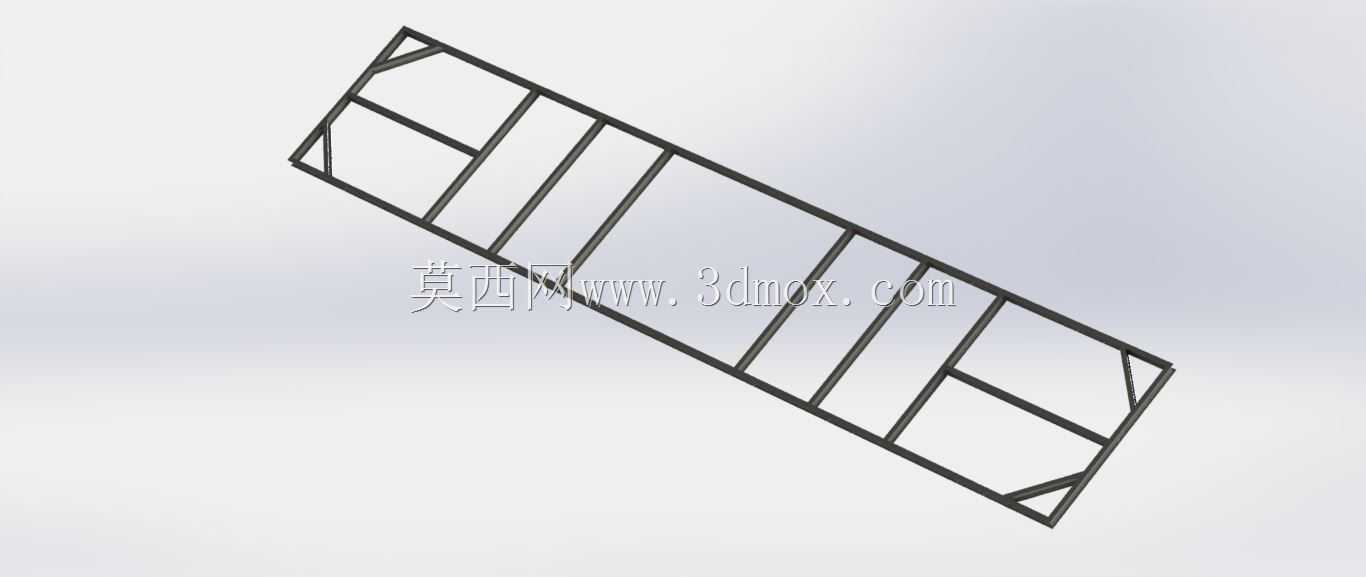

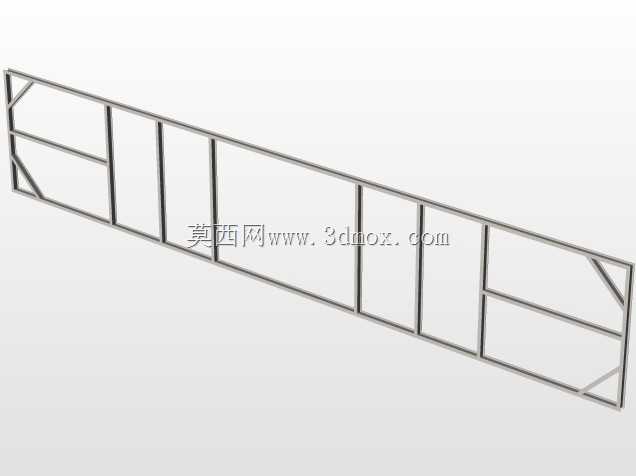

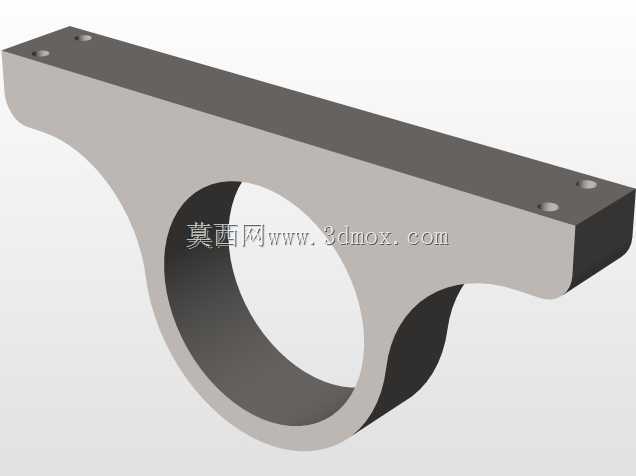

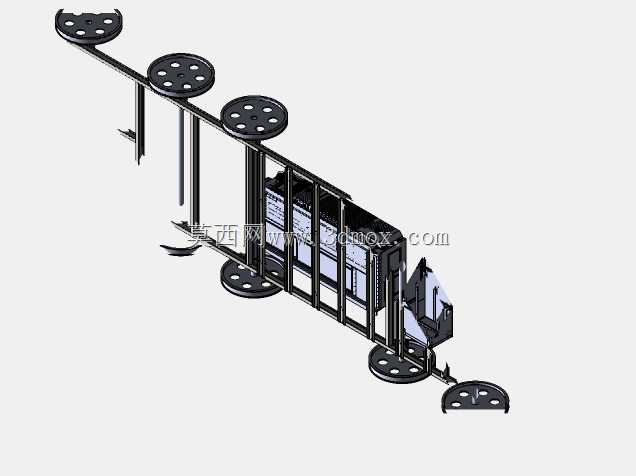

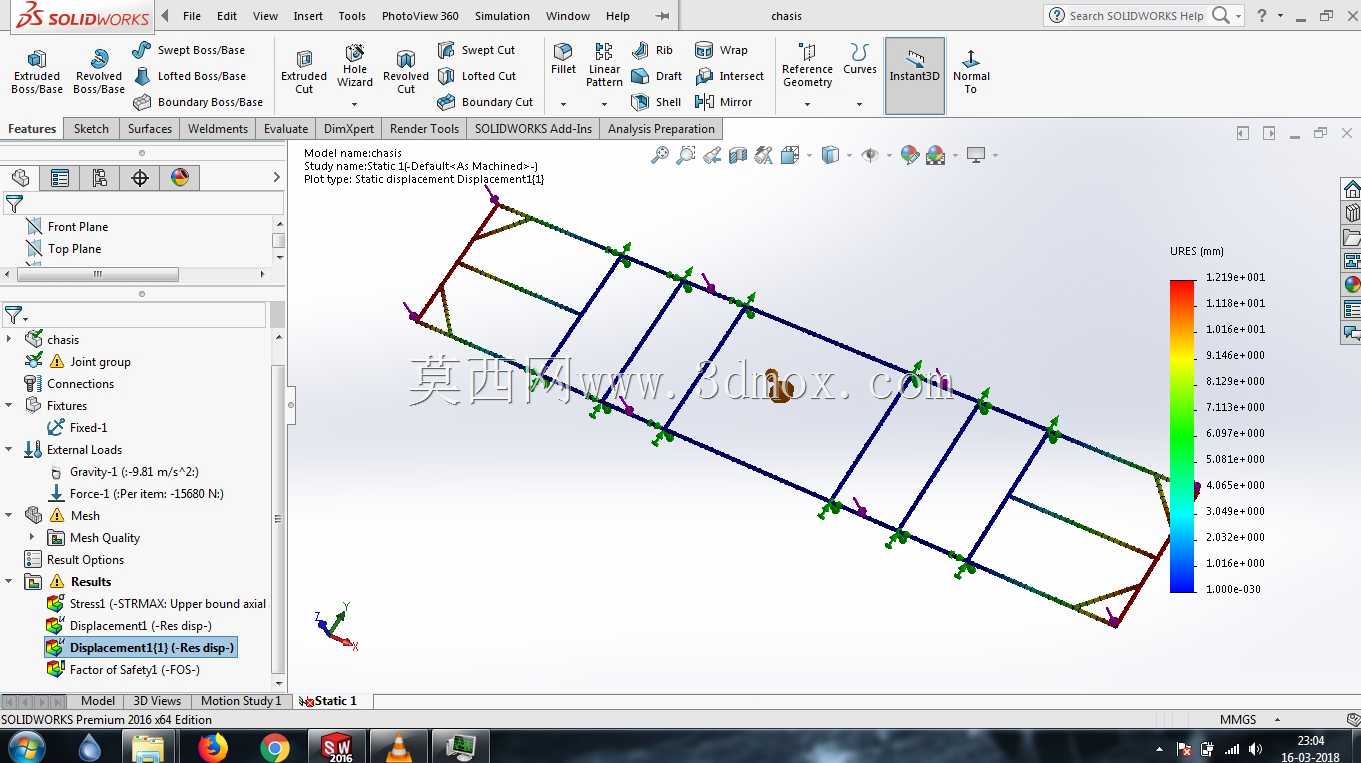

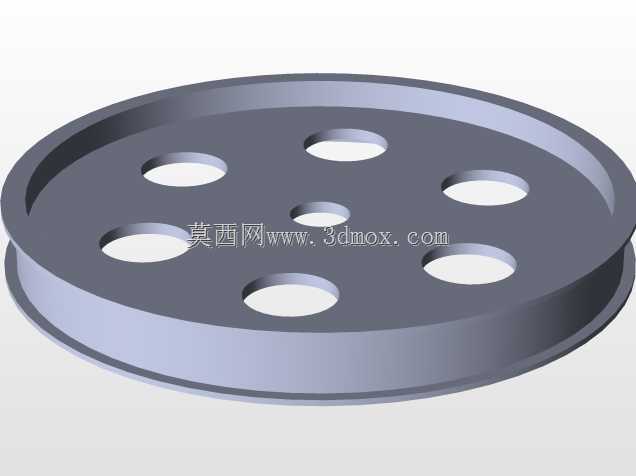

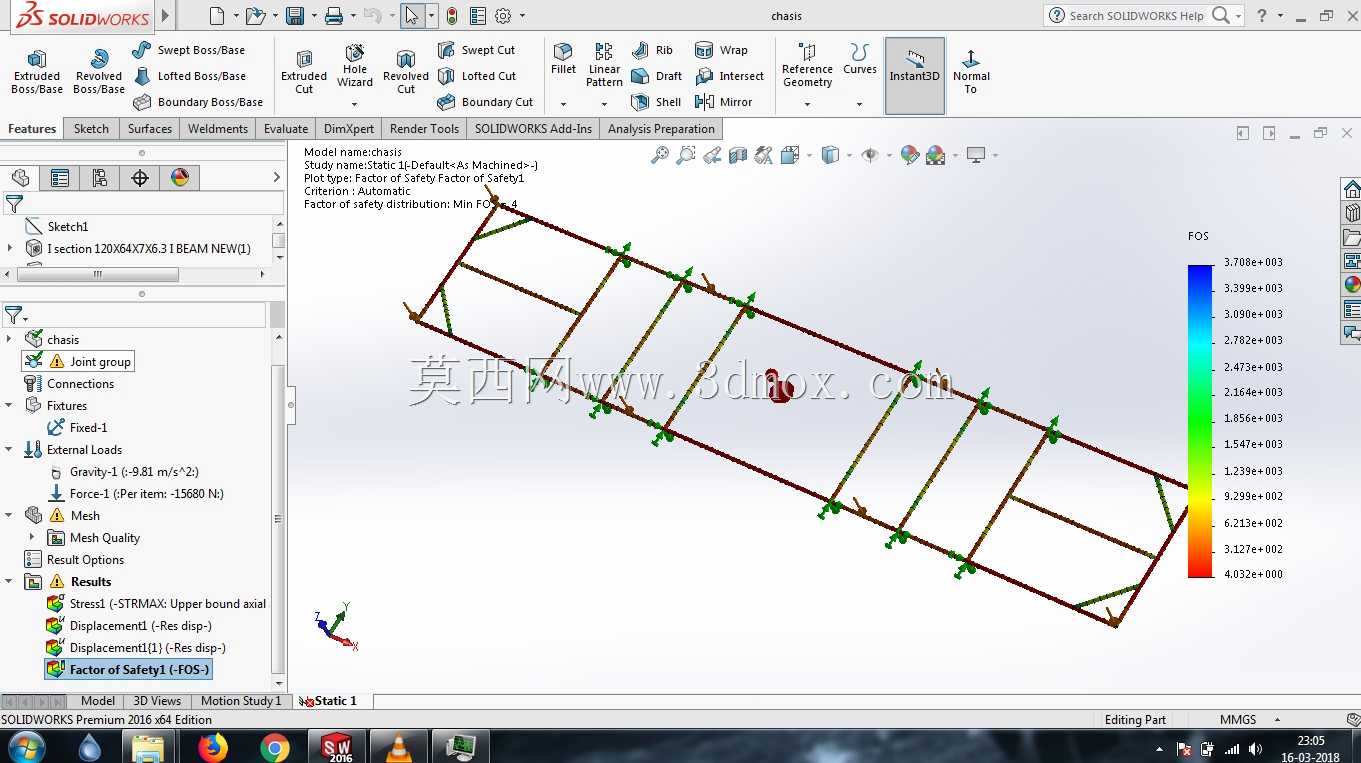

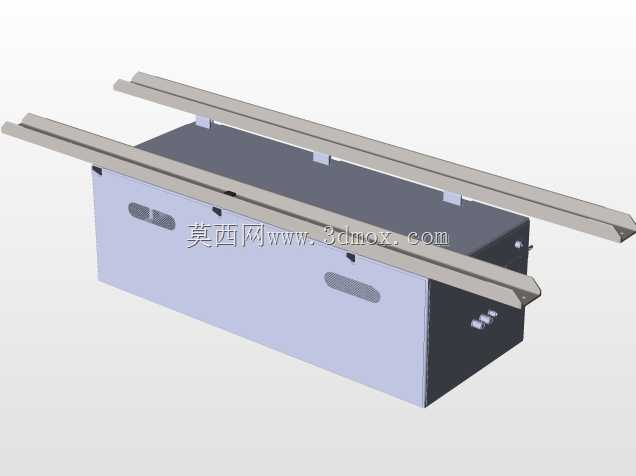

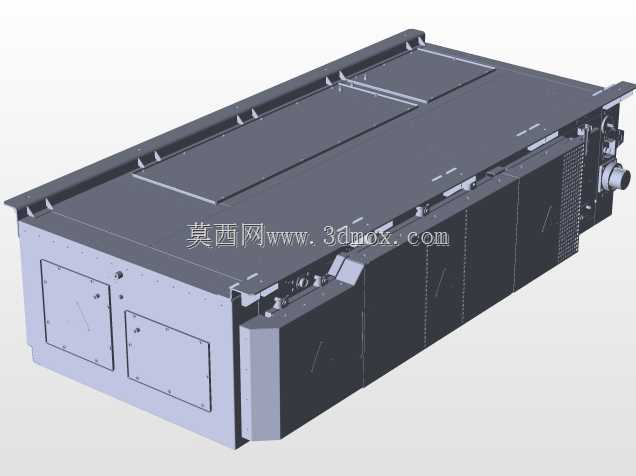

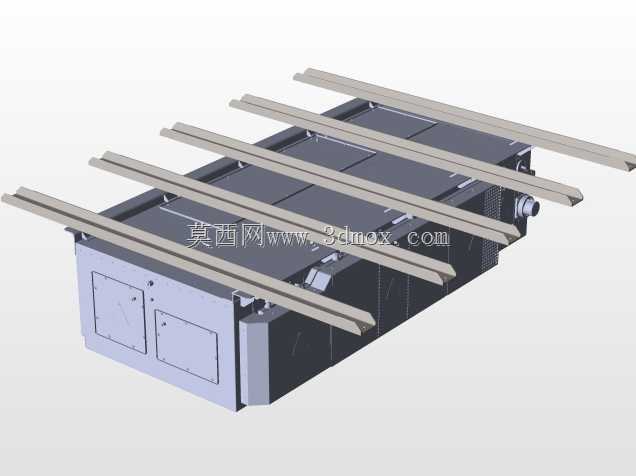

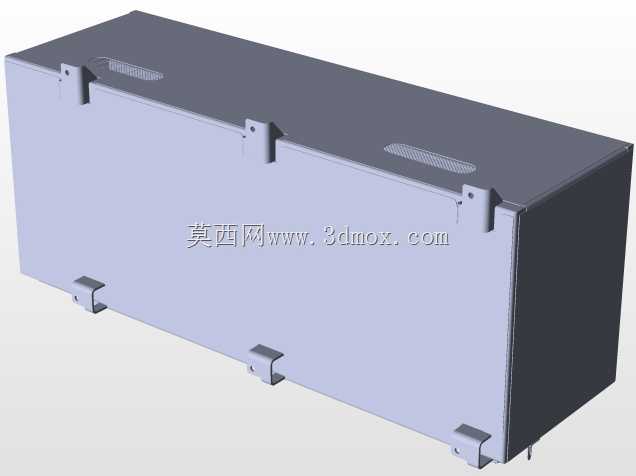

该底架结构主要面向长编组轨道运输车辆的走行部承载需求，适配多轴轮对排布的重载运输场景，可用于厂内重型轨道转运车、城市轨道交通维保作业车等非干线轨道车辆的底盘承载，核心作用是为上部车体、动力单元、载重货台提供统一的安装基准，同时传递轮对与轨道之间的垂向、纵向及横向载荷，抵消车辆启停、转弯、过轨缝时产生的交变冲击力。从结构设计逻辑来看，整体采用矩形管材拼接的桁架式框架布局，沿车体纵向布置通长主纵梁，根据轮对安装点位横向设置多组横梁，轮对安装座直接固定在纵梁与横梁的连接节点处，最大化利用管材的截面抗弯特性，在控制整体自重的前提下保证框架的整体刚度，避免重载工况下出现底架翘曲、变形量超标的问题。设计阶段暂时未集成悬架与车轴连接结构，轮对位置按照等距排布原则预留安装接口，可根据实际载重需求调整横梁间距、更换不同截面规格的纵梁管材，适配不同轴重、不同轮径的轮对组件，框架两侧预留了走台板、防护裙板、制动管路的安装孔位，上部平面可根据搭载设备的需求焊接设备安装支座，无需对主框架进行大规模切割改动。从安装边界来看，整体框架的宽度适配标准轨距的轮对内侧距要求，纵向长度可根据编组需求进行模块化拼接，单节框架的底部最低点与轨面的预留间隙满足轨道车辆最小限界要求，不会出现过弯道、过道岔时剐蹭轨面设施的问题，框架的上平面平面度公差控制在机械安装的通用要求范围内，可直接作为上部设备的安装基准面，减少后续装配时的调整工作量。当前框架结构处于初始设计阶段，各横梁与纵梁的连接节点暂采用满焊连接的预设形式，后续可根据有限元仿真的应力分布结果，在应力集中的节点处增加加强筋板，优化管材的壁厚分布，在保证结构强度满足动载系数要求的前提下，进一步降低底架的自重占比，提升车辆的有效载重能力。轮对安装位的同轴度、相邻轮对的平行度均预留了调整余量，可在装配阶段通过调整安装座的垫片厚度补偿焊接变形带来的形位公差偏差，保证轮对与轨道的接触状态均匀，避免出现偏磨、啃轨的问题。
