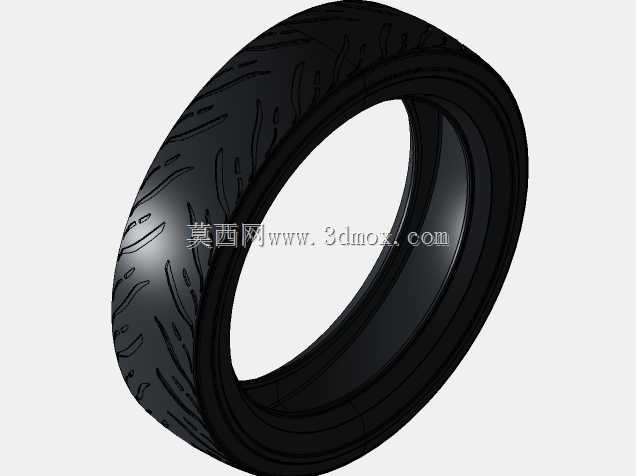

摩托车140/60R17规格后子午线轮胎结构

这款后轮适配17英寸轮辋安装，断面宽度140mm，扁平比60%，属于子午线结构轮胎，主要应用于中大排量街车、运动款摩托车的后轮行走系统，承担车辆后部承重、传递驱动力矩、缓冲路面冲击的核心作用。从结构设计来看，胎体采用子午线帘线排布，相比斜交胎能更好地分散接地压力，胎面花纹采用不对称运动取向设计，中部连续肋条保障直线行驶的接地稳定性，两侧交错的排水沟槽兼顾干地抓地与湿滑路面的排水性能，胎侧做了加厚抗屈挠设计，应对过弯时的侧倾形变与路面剐蹭风险。建模过程中优先还原了轮胎的安装边界：胎圈位置的直径严格匹配17英寸轮辋的卡槽尺寸，胎圈处的刚性加强结构做了细节还原，装配时可直接与对应规格轮辋完成配合，无需额外调整安装位。实际装车场景中，这款轮胎的接地印痕设计偏向运动取向，正常胎压下接地 patch 呈近似矩形，中部压力分布均匀，过弯侧倾时胎肩位置能逐步接触地面，提供连续的抓地力反馈，避免抓地力突变带来的操控风险。胎面的花纹沟槽深度按照常规运动胎的磨损极限做了对应设计，沟槽走向兼顾行驶时的空气散热，避免长时间高速行驶胎温过高导致的橡胶性能衰减。从结构建模的细节来看，胎体的内部帘线层、带束层的排布逻辑在模型外形上做了对应体现，胎侧的标识区域预留了规格标注的平整面，胎唇位置的钢丝圈结构通过外形的刚性凸起做了特征还原，方便后续做轮辋装配的干涉检查。在摩托车整车设计流程中，该轮胎模型可直接导入整车总装，校核后摇臂、后挡泥板、链条等周边部件的间隙，确认最大转向、悬架全行程压缩时是否存在运动干涉，也可用于后续的轮胎动力学仿真，匹配不同胎压、不同载荷下的接地特性参数，为整车操控调校提供基础数模支撑。日常售后更换场景中，该规格轮胎的安装尺寸通用性较强，适配多数采用17英寸后轮的运动款摩托，建模时还原的胎侧弧度、胎面曲率都和实物保持一致，可用于维修工位的装配模拟、轮胎拆装工具的适配验证，避免拆装时损伤胎唇或轮辋表面。
