固定翼长航时侦察无人机结构设计

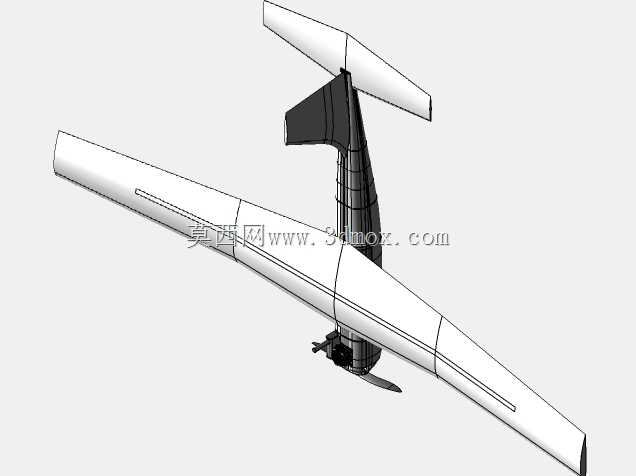

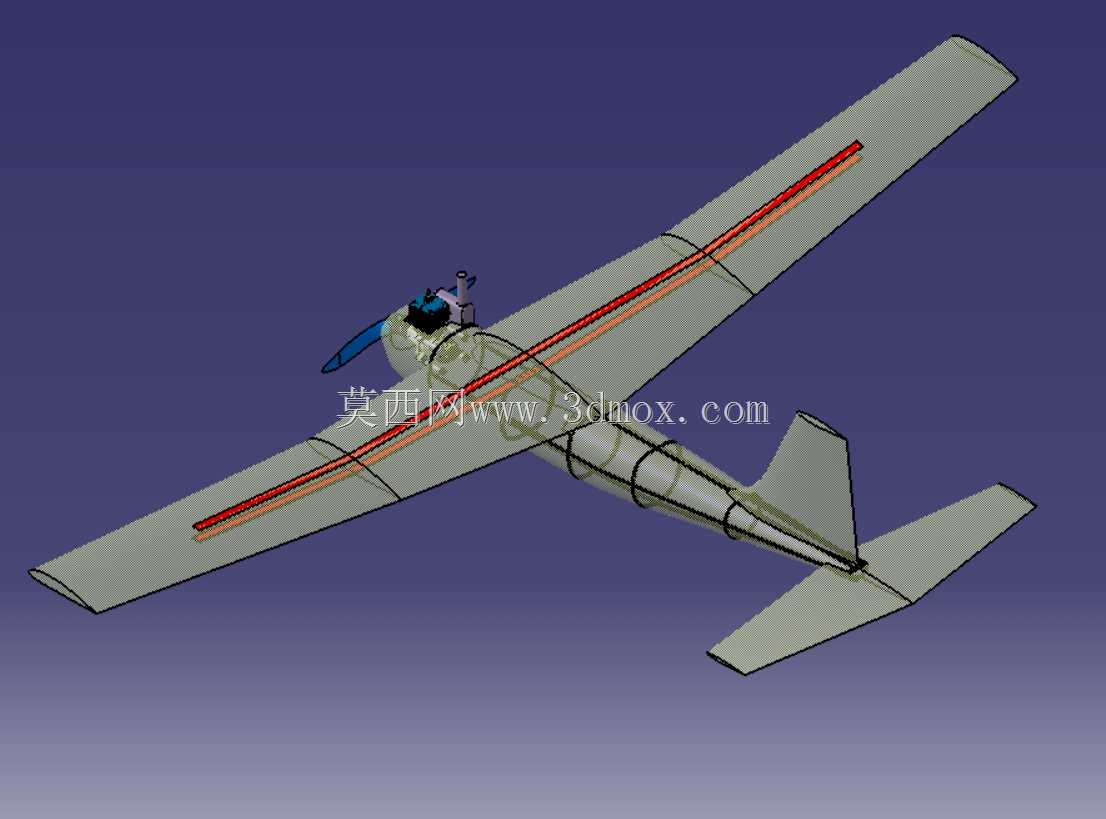

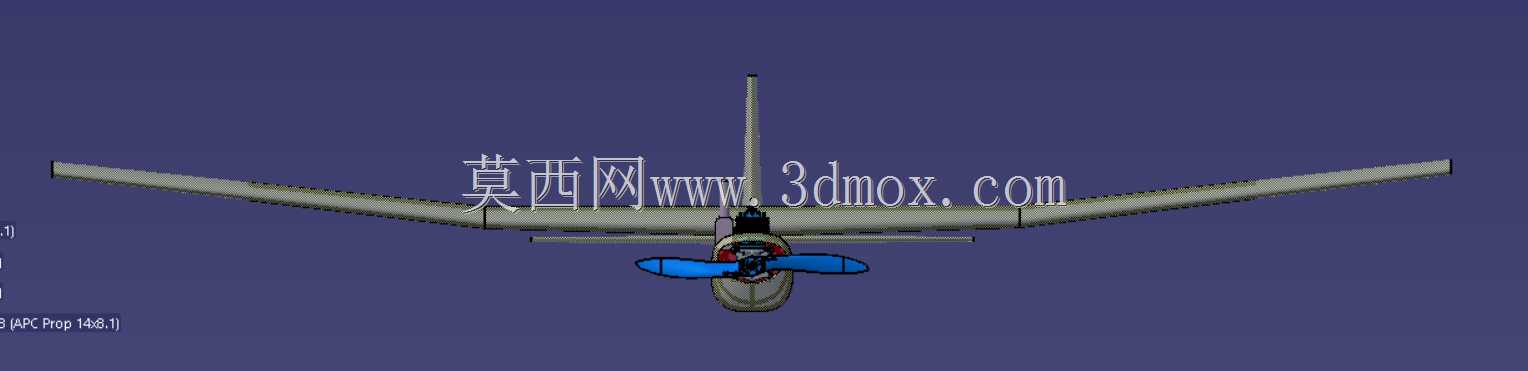

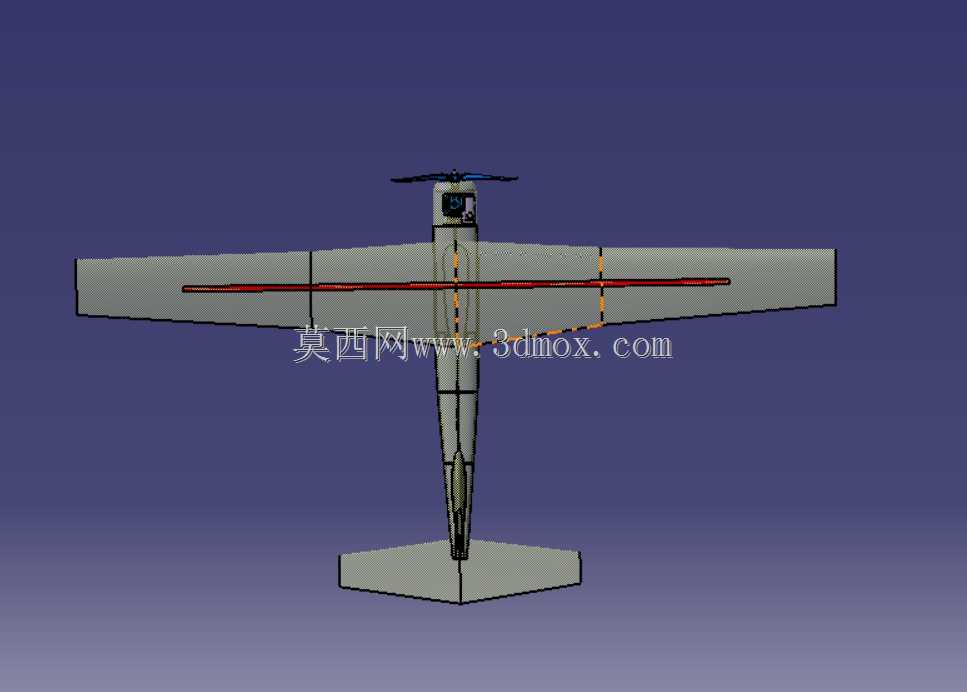

这款固定翼无人机的结构设计，核心围绕低空侦察、航测作业的实际场景展开，在前期方案论证阶段，就优先考虑了野外无铺装跑道的起降适配性，因此采用了上单翼布局配合前置动力的构型，这种布局能让整机重心落在机翼升力中心下方，飞行过程中具备天然的静稳定性，即便遇到低空紊流也能快速恢复姿态，降低飞控系统的调校难度，适合长时间自主巡航作业。从结构细节来看，机翼采用了分段式设计思路，翼根处做了加厚处理，内部预留了设备舱安装空间，可以根据任务需求搭载可见光相机、红外热成像模块或者小型航测传感器，机翼前缘做了轻微的后掠修型，在保证低速升力系数的同时，能降低跨速域的阻力增量，翼尖没有加装额外的小翼结构，是考虑到野外作业时的拆装便利性，减少易损突出部件，降低运输过程中的磕碰损坏概率。尾翼部分采用了常规的平尾加垂尾构型，垂尾高度经过反复迭代，既保证了航向稳定性足够应对侧风起降场景，又不会因为高度过高导致整机收纳尺寸超标，平尾的安装位置略低于机翼水平面，避开机翼下洗气流的核心影响区，保证大迎角飞行状态下舵面的操控效率不会出现骤降。前置动力单元采用了拉力式安装，桨叶前方预留了足够的整流空间，桨罩与机身头部的过渡曲面做了连续顺滑处理，减少头部涡流带来的阻力损失，动力架的安装座设计了快拆结构，野外作业时可以快速更换动力模块或者调整桨叶规格，适配不同海拔高度的作业需求——高海拔场景下可以更换大直径低螺距桨，弥补空气密度下降带来的拉力损失。机身主体采用了半硬壳式结构设计，中部设备舱做了加强筋布局，舱盖采用快开式锁扣设计，不需要额外工具就能快速更换电池或者任务载荷，起落架采用了后三点式布局，主起落架的弹性形变行程经过测算，能吸收草地、硬土路面起降时的冲击载荷，避免刚性冲击传递到机身内部损坏精密传感器。整机的安装边界充分考虑了单兵携行的需求，机翼拆解后单段长度不超过1.2米，机身主体长度控制在1米以内，可以装入常规的单兵携行箱，不需要大型运输设备就能转场作业。在结构强度验证阶段，针对机翼的弯曲载荷、机身的扭转刚度都做了对应工况的校核，保证在最大起飞重量下，做3g过载机动时结构不会出现塑性形变，实际飞行试验中也验证了结构可靠性，能适应-10℃到45℃的野外作业环境，在小雨天气下也能正常执行短时间巡航任务，不会因为结构缝隙渗水导致内部电子设备故障。
