航空机载雷亚尔4500电子组件结构

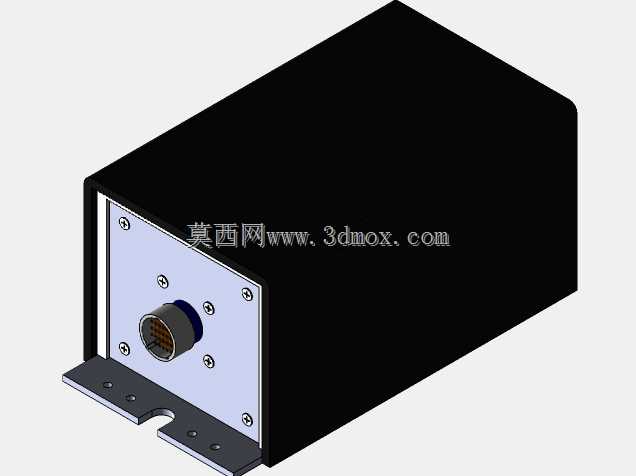

这款航电类电子组件的结构设计，完全围绕机载场景的严苛使用要求展开，日常主要承担机载系统间的信号中转、接口适配功能，是航电系统里负责不同设备间信号交互的核心衔接部件，常见于民用、通航类机型的航电舱内部安装位。从结构布局来看，整体采用封闭金属壳体设计，主体为方正的盒型结构，外壳做了黑色导电氧化处理，既能够满足机载环境下的电磁屏蔽要求，避免外界电磁干扰影响内部电路信号传输稳定性，也能提升壳体的抗腐蚀、抗霉变能力，适配高空低气压、温差变化大的使用环境。前端面板采用浅色调金属板材加工，通过六颗沉头螺丝与主壳体紧固连接，面板居中位置设置了多芯航空连接器，连接器外圈带蓝色密封垫圈，能够实现接插部位的防尘、防泼溅效果，接插件选用标准高密度航插规格，可同时传输多路模拟与数字信号，适配机载设备常见的信号传输协议。底部延伸出带安装孔的固定支耳，支耳上预留了四个圆形安装孔与一个定位缺口，安装时可先通过定位缺口快速对齐设备机架上的定位销，再穿入紧固螺丝完成固定，安装边界预留了足够的扳手操作空间，不需要额外拆卸周边部件就能完成组件的拆装维护，支耳与主壳体采用一体化折弯加工，结构强度满足机载场景下的振动、冲击要求，不会在飞行过程中出现固定松动的问题。设计过程中优先考虑了内部空间的利用率，盒体内部预留了标准电路板安装位，可根据实际功能需求搭载不同的信号处理板卡，壳体侧壁预留了散热间隙，不需要额外加装散热风扇就能满足低功耗航电组件的散热需求，避免主动散热部件带来的可靠性隐患。前端面板的螺丝排布均匀，拆卸面板后即可直接接触内部板卡，维护时不需要完全拆解整个壳体，能够大幅缩短航电设备的地面维护时长。接插件的安装位置做了局部加强设计，频繁插拔连接器时不会出现面板变形的问题，接插件的引脚焊接位置预留了足够的走线空间，方便内部线束的排布与固定，避免飞行过程中线束晃动出现引脚脱焊的故障。整体外形的棱角处做了小倒角处理，既能够避免安装过程中划伤操作人员或周边线缆，也能减少应力集中，提升壳体整体的结构强度，适配机载设备轻量化、高可靠性的设计要求。
