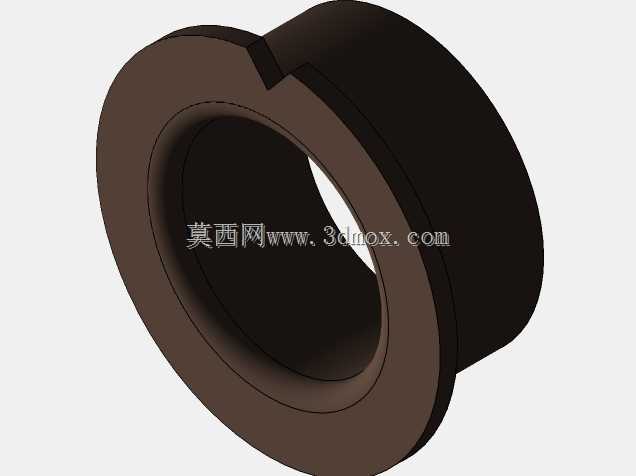

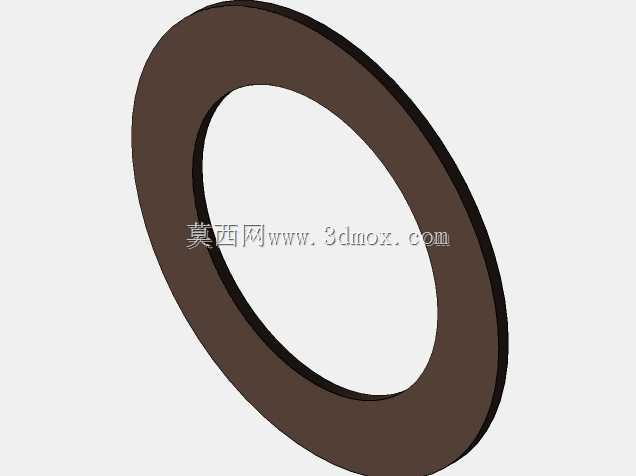

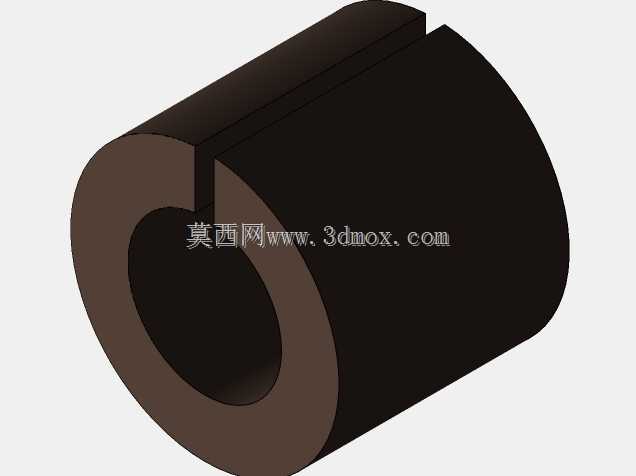

带法兰翻边聚四氟乙烯密封衬套结构

这类带法兰翻边的聚四氟乙烯衬件，常被用在化工流体输送管路、食品加工灌装设备、制药洁净管线以及有强腐蚀介质的阀门腔体内部，作为内嵌的密封与隔磨构件使用。不同于常规直筒衬套，翻边结构的设计初衷，是在安装时直接卡合在安装孔的端面位置，不需要额外加装端面密封垫片，就能同时实现径向的通孔贴合密封与轴向的端面隔挡，避免衬套在介质压力冲击、设备运行振动下出现轴向窜动移位。从结构设计逻辑来看，衬套的直筒段外径与待安装的基座内孔采用间隙配合公差，安装时可借助聚四氟乙烯材质本身的微形变特性压入孔位，翻边的外径比直筒段外径大出一个台阶宽度，台阶面的平面度控制在合理范围内，确保和安装基座端面完全贴合，不会出现介质渗漏的缝隙。衬套的内孔是介质流通或者杆件穿行的通道，内壁做了光滑过渡处理，没有台阶、毛刺等结构，既可以降低流体输送时的沿程阻力，也能避免穿行杆件往复运动时被内壁刮损。在实际选型适配时，需要注意几个安装边界尺寸：直筒段的长度要略小于基座安装孔的深度，保证翻边端面能完全贴实基座表面，不会出现衬套装不到位导致的法兰面翘起；内孔尺寸要匹配穿行杆件的外径或者管路的通径要求，预留合理的活动间隙，避免热胀冷缩时出现卡滞；翻边的厚度要结合安装位置的压紧空间确定，过厚会占用外部连接件的装配空间，过薄则容易在长期压紧后出现蠕变失效。聚四氟乙烯材质本身的耐酸碱腐蚀、低摩擦系数、自润滑特性，让这类衬套不需要额外加注润滑脂就能满足杆件低速往复运动的耐磨需求，同时不会和输送的腐蚀性介质发生反应，也不会对食品、制药类介质造成污染，适配很多有洁净要求、腐蚀工况的应用场景。在建模过程中，结构上做了等壁厚处理，除翻边位置的过渡圆角外，直筒段壁厚保持均匀，既可以避免注塑或者模压成型时出现壁厚不均导致的收缩变形，也能保证衬套整体的受力均匀，在长期受介质压力、端面压紧力的作用下不会出现局部应力集中导致的开裂。翻边与直筒段衔接的位置做了小圆角过渡，没有尖锐棱角，一方面能减少安装时的应力集中，另一方面也能避免锐角位置割伤安装操作人员或者配套的密封件。
