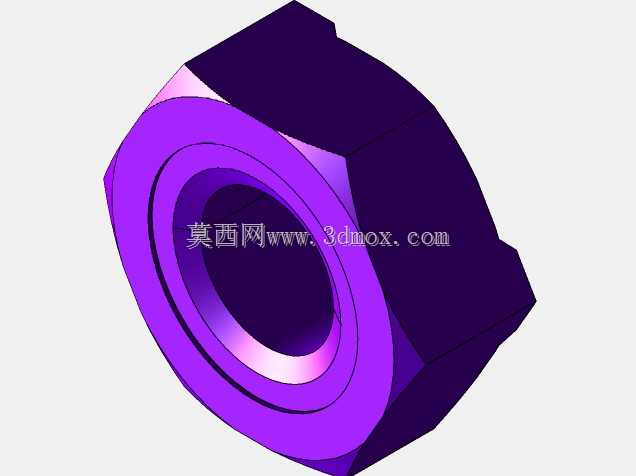

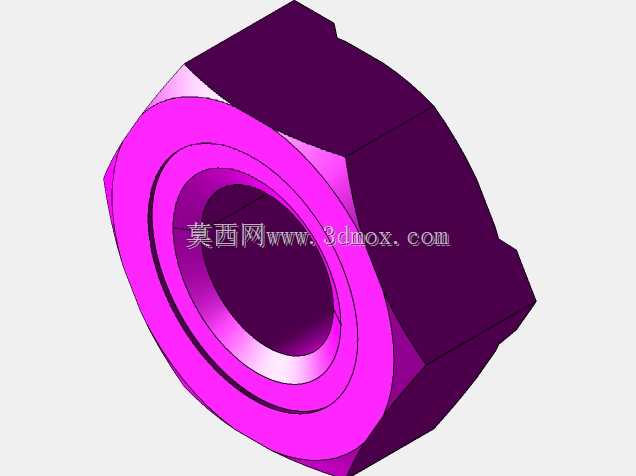

M8规格六角焊接护墙板连接螺母结构

在钣金护墙结构、机柜框架拼接、设备外围防护板装配场景中，这类带焊接定位结构的六角螺母是解决薄板侧装螺纹连接的核心部件。不同于常规通孔螺母需要从板件另一侧穿装锁紧的形式，该螺母底部带三个定位凸点，装配时可直接卡入护墙板预制的定位孔内，通过凸点与板件接触完成电阻焊固定，焊接后螺纹轴线与板件平面保持垂直，不会出现普通螺母点焊后偏斜、螺纹错位的问题，能有效降低现场装配的返修率。

从结构设计逻辑来看，螺母主体保留标准六角外形，既可以在焊接前用普通扳手辅助预定位，也能在后期螺纹滑牙时提供额外的夹持受力点，避免焊接部位直接受扭转力脱焊。内螺纹采用标准M8粗牙规格，适配市面通用的M8螺栓、螺钉，不需要单独定制配套紧固件，能大幅降低现场备件的储备压力。螺母顶部的环形沉台结构，一方面可以在焊接时容纳少量焊渣飞溅，避免焊渣溅入螺纹牙型内影响旋合，另一方面也能在螺栓锁紧时提供平整的贴合面，分散螺栓头部的压应力，防止薄板局部受压变形。

实际选型使用时需要注意安装边界要求，该螺母焊接后六角对边尺寸与标准M8六角螺母一致，相邻安装孔的中心距需要预留不小于14mm的操作空间，避免扳手操作时与相邻结构干涉；底部三个定位凸点的高度适配1.5mm至3mm厚度的冷轧钢板、铝合金护板，板件上的预制定位孔直径需要比凸点外接圆大0.2mm，既保证装配时能顺利放入，也不会因为间隙过大导致焊接后螺纹偏斜。螺纹有效深度满足8.8级螺栓的全螺纹旋合长度要求，在静态防护结构中可承受不低于8kN的轴向拉拔力，完全满足护墙板、设备外罩、钣金机柜的常规连接强度需求。

建模过程中需要重点保证六角外形的对称度、内螺纹的同轴度以及底部定位凸点的位置度，三个凸点需要沿圆周均匀分布，凸点端面保持在同一平面，否则焊接时会出现螺母倾斜，直接影响后续螺栓装配的顺畅度。这类螺母不需要额外做表面处理，焊接后随整体护墙板做喷塑、镀锌等表面工艺即可，凸点结构在焊接后会完全熔入板件表面，不会出现突出的焊痕影响护墙板的外观平整度。
