多铰接式多孔位连接支架结构设计

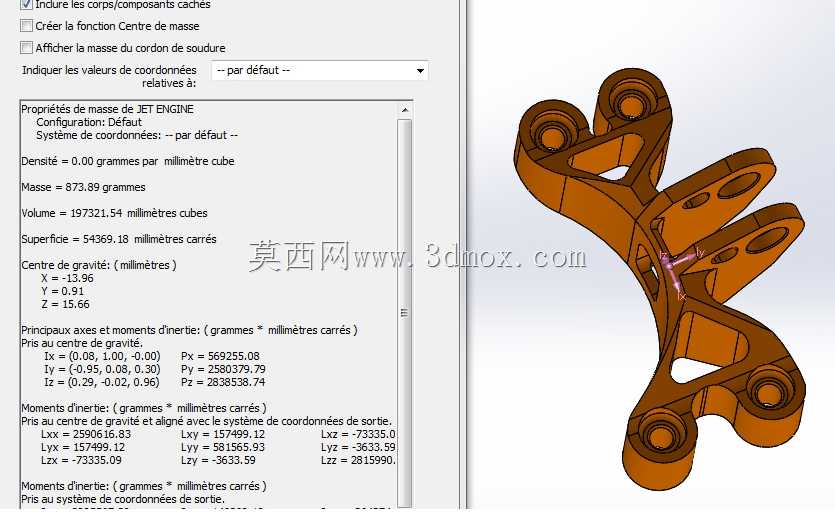

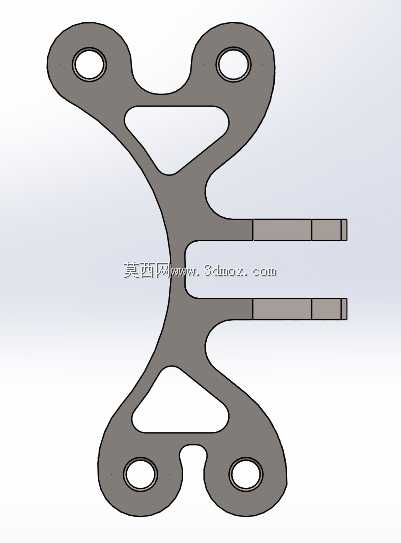

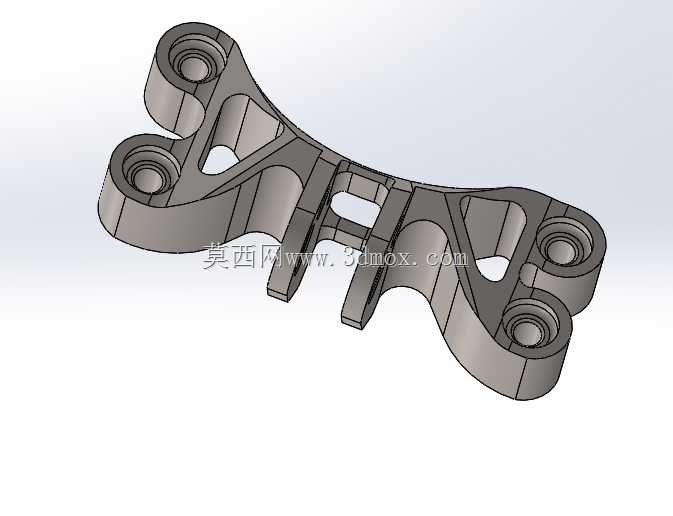

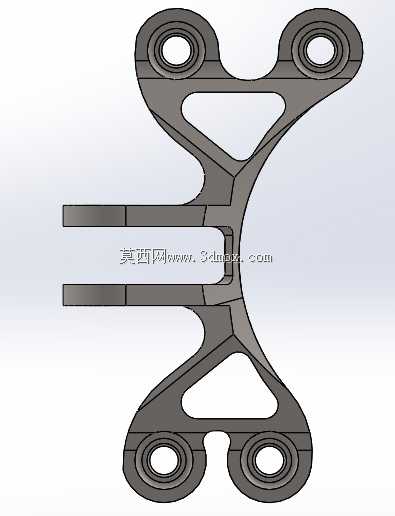

这类多铰接连接支架常见于多连杆联动机构的动力传递路径中，在需要实现多自由度同步动作的设备上承担载荷传递与运动轨迹约束的作用，比如工业设备的联动开合机构、特种作业装备的姿态调整组件、重载设备的缓冲支撑结构中，都能见到同类型构件的应用。从结构设计逻辑来看，该构件采用一体化铸造成型后做精加工处理，整体为对称式异形臂结构，六个带衬套安装位的铰接孔沿构件轮廓错落分布，每个铰接孔的同轴度、孔位之间的位置公差都经过严格校核，确保装配后连杆动作无卡滞、载荷传递无偏载。设计阶段优先考虑了交变载荷下的结构强度，在相邻铰接臂之间设置了三角形镂空减重结构，在不降低整体抗弯、抗扭强度的前提下，尽可能削减构件自身重量，镂空区域的过渡圆角全部做了应力释放处理，避免长期受交变应力出现应力集中导致的构件开裂。每个铰接孔的端面都设计了加厚凸台，一方面用于安装耐磨衬套时提供足够的支撑面，避免衬套压装后出现端面变形，另一方面凸台结构可以提升铰接孔位置的局部刚度，承受连杆摆动带来的径向载荷时不会出现孔位失圆。构件的安装边界完全适配配套连杆的铰接端尺寸，所有铰接孔的孔径公差按照H7级精度设计，装配时与销轴的配合间隙控制在合理范围，既保证转动灵活性，又不会因间隙过大产生冲击噪音。从实际使用场景出发，该构件的表面做了氧化防锈处理，能够适应多粉尘、轻度腐蚀的工业作业环境，日常维护时仅需定期向铰接孔内加注润滑脂即可保证长期稳定运行，无需频繁拆解更换。在结构建模过程中，需要重点校核各铰接孔中心距的尺寸链，确保装配后整个连杆机构的运动轨迹符合设计预期，同时要对构件做有限元受力分析，模拟最大载荷工况下的应力分布，对应力集中区域做局部加厚优化，在重量与强度之间找到最优平衡点。这类构件的设计难点在于平衡多铰接位的位置精度与整体结构的轻量化需求，不能为了减重过度削减受力区域的材料厚度，也不能为了提升强度盲目增加壁厚导致整体重量超标，增加驱动端的负载。
