五叶轴流冷却扇叶结构设计方案

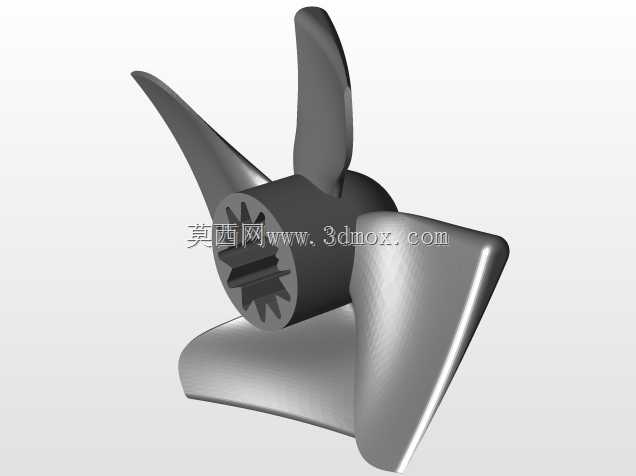

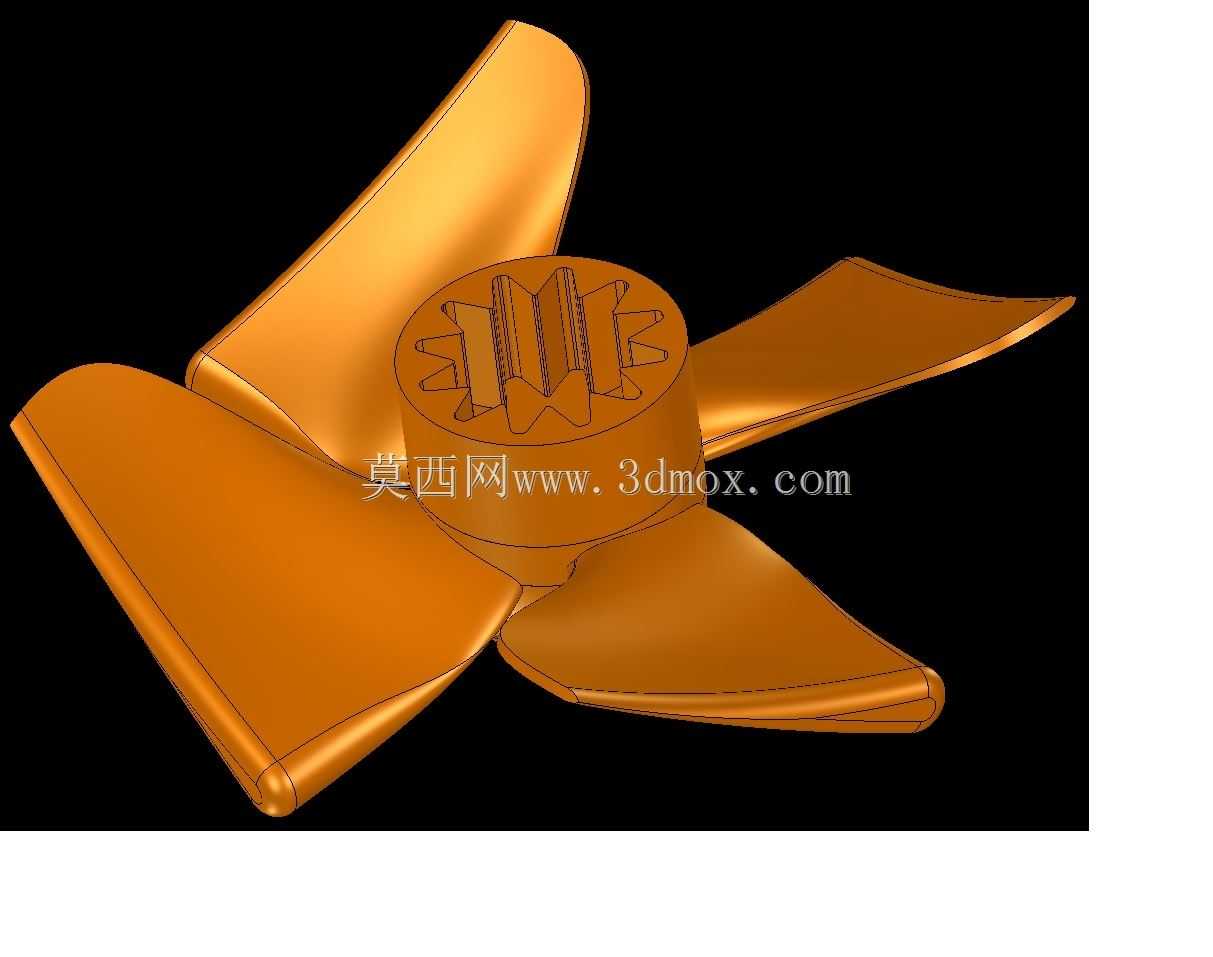

这款五叶轴流扇叶主要适配中小型散热通风场景，常见于商用空调外机、工业机柜散热单元、小型风冷设备的送风模块，也可配套在车载冷却系统、电子设备强制风冷回路中承担气流推动作用，核心功能是通过旋转带动定向气流，带走换热面堆积的热量，维持设备工作温度处于合理区间。从结构设计逻辑来看，扇叶采用五叶不等距排布思路，能有效打散旋转过程中产生的同频气流脉动，降低运行时的风切噪音，相比常规等距四叶结构，同等转速下送风均匀度提升明显，也能减少叶片与风道壁面产生的共振概率。叶片型线采用扭曲翼型设计，从叶根到叶梢的安装角逐步递减，适配不同半径位置的线速度差异，让整个叶片工作面的气流加压效率更均衡，避免叶根区域气流失速、叶梢区域气流损耗过大的问题，叶梢位置做了圆弧收边处理，能削弱叶尖涡的产生，降低无用功损耗。轮毂部分采用内花键联接结构，花键齿的啮合面做了等距均布设计，能保证和电机输出轴的同轴度，传递扭矩时受力更均匀，不会出现单齿受力过载的情况，轮毂端面预留了轴向定位的贴合面，安装时可以直接抵靠电机轴的定位台阶，不需要额外调整轴向窜动间隙，安装边界上，轮毂内花键的尺寸适配常规小功率驱动电机的输出轴规格，叶片最大回转直径覆盖常规中小型散热风道的安装尺寸，不需要额外扩改风道结构就能直接替换原有同规格扇叶。叶片根部和轮毂的衔接位置做了大圆角过渡处理，能分散旋转时的离心应力，避免长期高速运转下根部出现应力集中开裂的问题，整个扇叶的动平衡等级按照通用通风部件的要求设计，装配前不需要额外做大量的动平衡去重处理，就能满足常规转速下的运行平稳性要求。实际选型时，需要匹配对应转速的驱动电机，结合风道的风阻特性调整安装位置，保证叶片进风侧没有明显的遮挡物，避免进风紊流导致送风效率下降，出风侧和换热部件的距离保持在合理区间，让气流可以均匀扫过换热表面，最大化散热效率。
