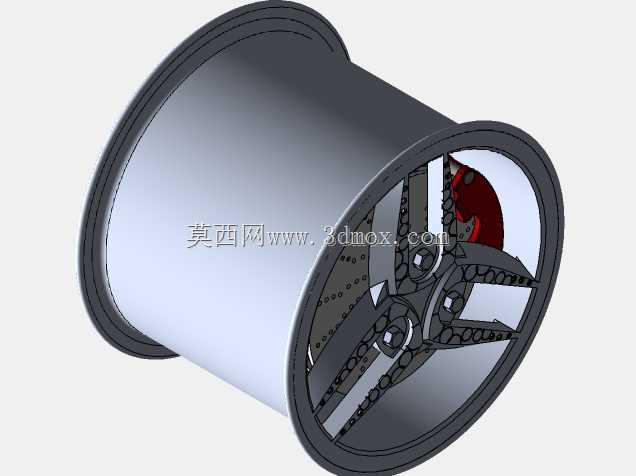

集成盘式制动器的合金车轮结构设计

在乘用车辆与轻型商用车辆的行走系统设计中，车轮与制动系统的集成匹配直接关系到行驶安全性与底盘布置效率，这款集成盘式制动器的合金车轮结构，正是针对底盘轮端空间紧凑化的设计需求完成的结构方案。从实际装车场景来看，该结构适配常规前置前驱乘用车型的前轮轮端安装位，轮辋采用深槽式合金结构，轮缘的翻边厚度经过匹配校核，可适配常规低压真空胎的安装密封要求，轮辋的轴向宽度与名义直径均参照主流紧凑级车型的轮端参数设定，安装节圆直径、中心孔尺寸与轮毂轴承单元的配合边界完全对齐，可直接匹配现有车型的转向节安装接口，无需额外改动周边悬架与转向部件的布置位置。设计过程中优先考量了制动系统的散热需求，轮辐采用了大开口的辐条式结构，辐条之间的镂空区域既可以降低车轮整体的转动惯量，提升车辆起步与制动时的响应速度，也能在车辆行驶过程中引导气流直接冲刷内部的制动盘与制动卡钳，带走制动过程中摩擦产生的热量，避免长时间连续制动导致的制动效能热衰退。集成在轮腔内部的盘式制动器采用通风式制动盘结构，制动盘的摩擦面厚度、通风道的排布方向都经过散热路径优化，制动卡钳的安装位置避开了轮辐的运动干涉区域，在车轮全角度转动、悬架全跳动行程内，轮辐与卡钳、制动盘之间都保留了足够的安全间隙，不会出现运动剐蹭的问题。轮辐与轮辋的连接区域采用了渐变厚度的加强结构，在车轮承受垂向冲击、侧向转弯载荷与制动扭矩时，应力可以均匀分散到整个轮辋筒体上，避免局部应力集中导致的结构开裂。轮辋筒体的内侧设置了气门嘴安装孔位，位置避开了制动盘的遮挡区域，方便后续轮胎装配时的充气操作。整个装配结构将车轮与制动系统的安装基准统一到轮毂轴承的中心轴线，装配时可先将制动盘、卡钳固定在转向节上，再完成车轮的螺栓紧固，装配流程与现有整车厂的总装工艺完全兼容，不需要新增专用的装配工装。在日常维保场景下，拆卸车轮后即可直接检查制动片的磨损情况与制动盘的表面状态，维保操作空间充足，不需要额外拆解周边的护板或其他底盘部件。
