多辐条乘用车铝合金轮毂结构设计

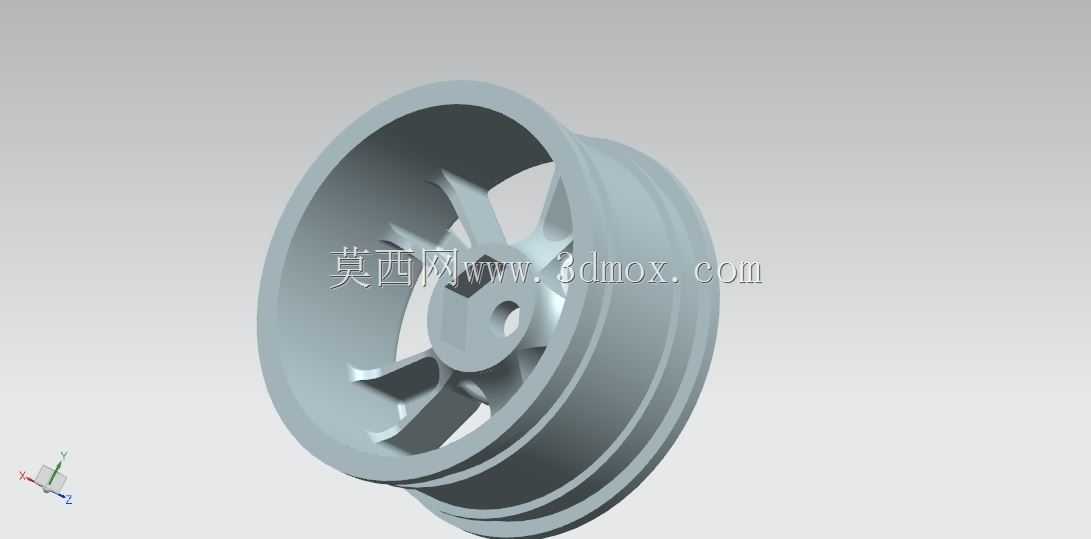

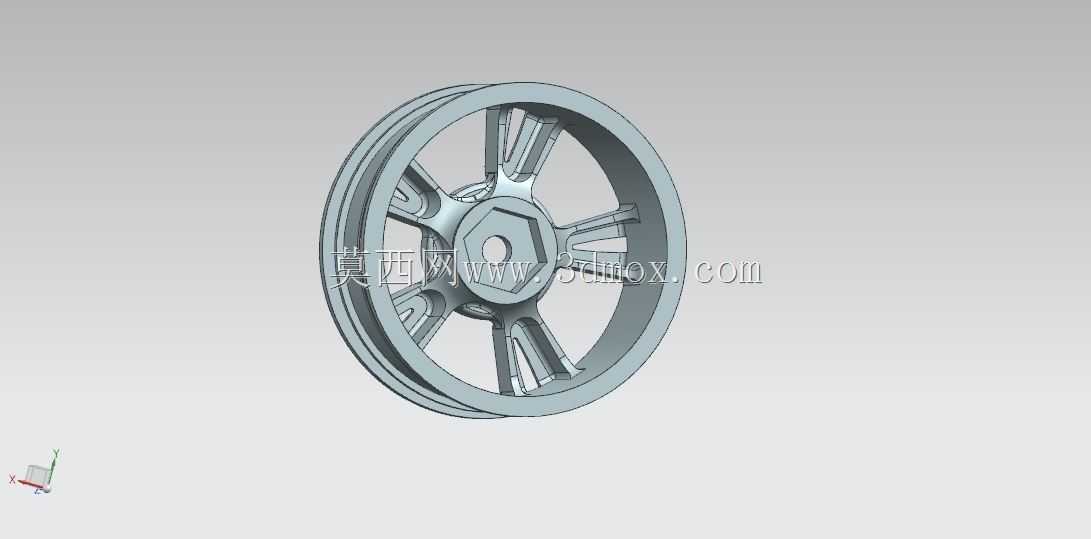

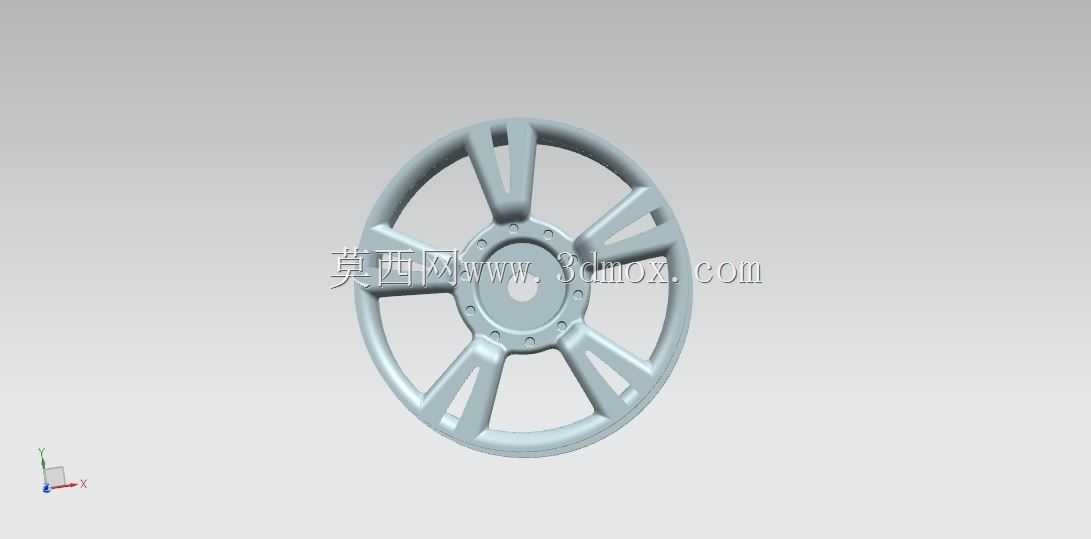

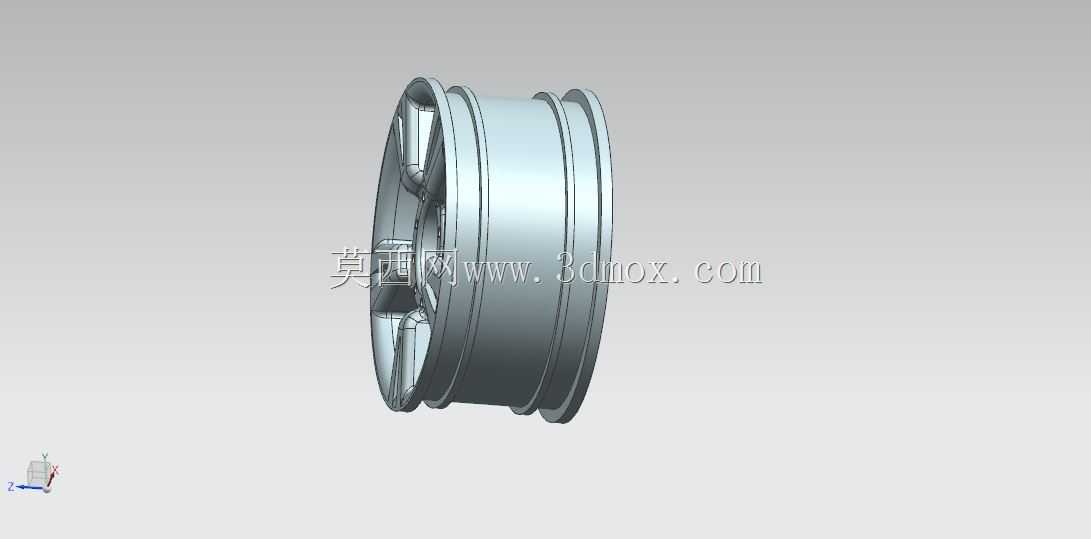

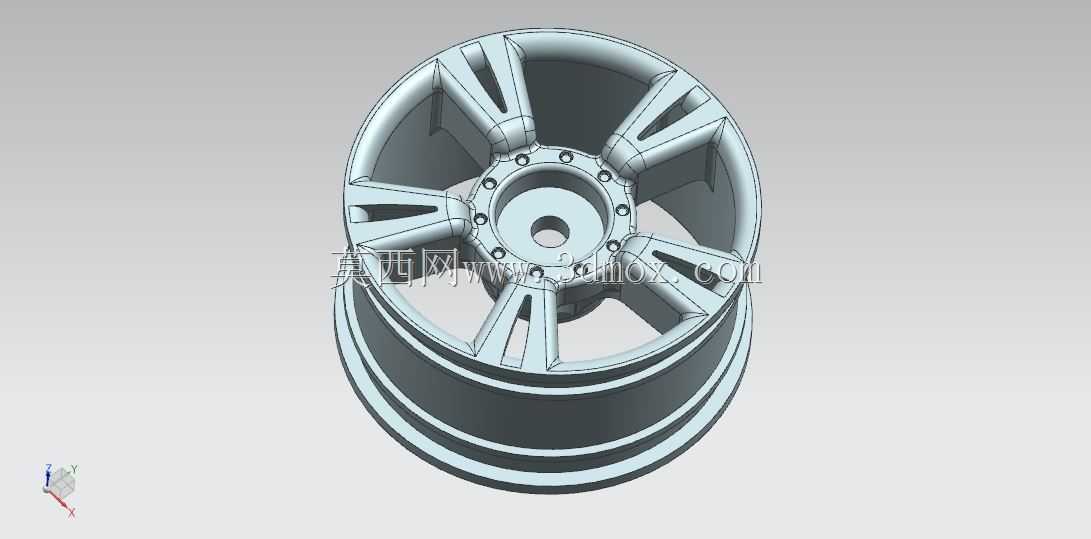

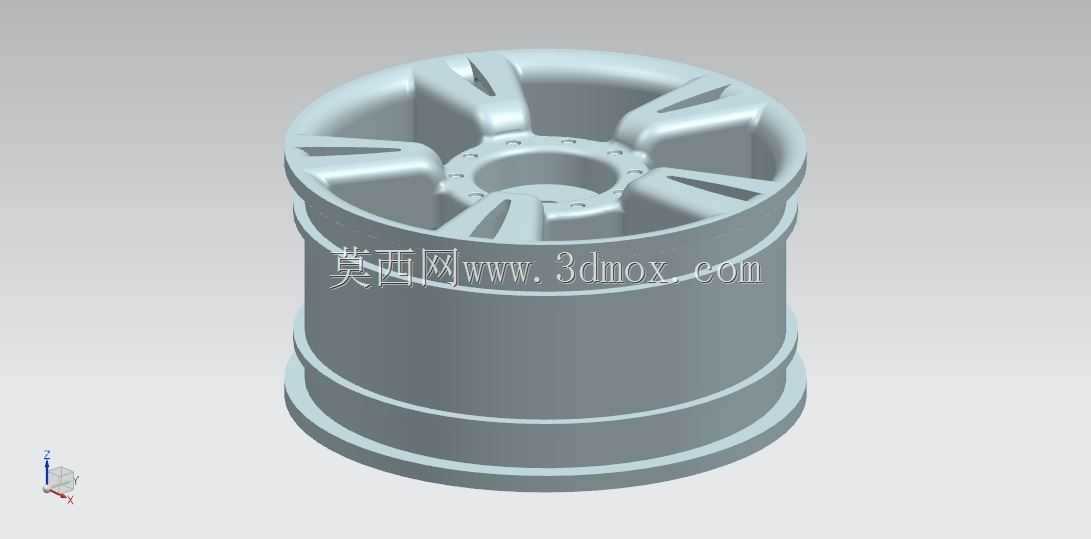

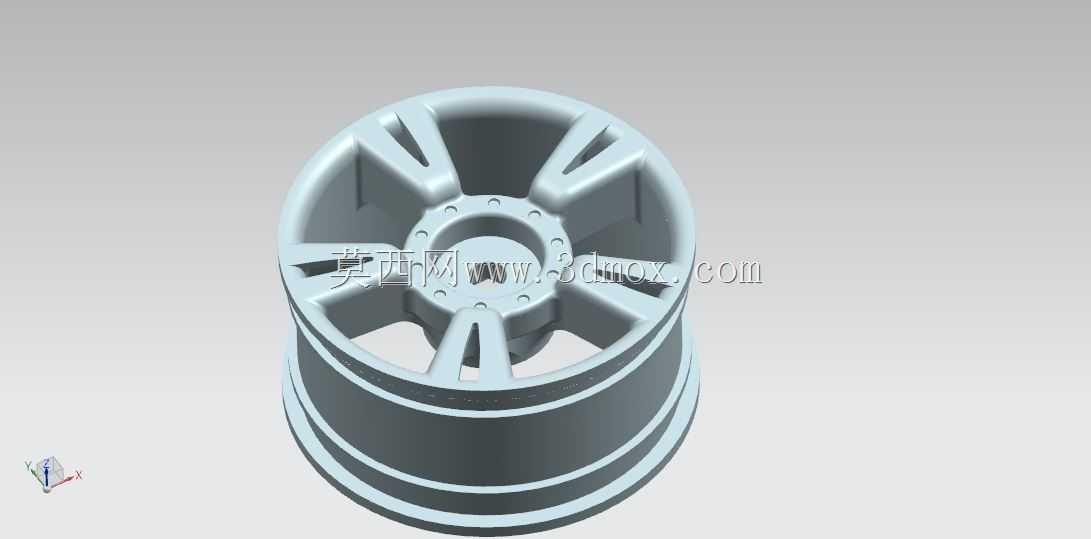

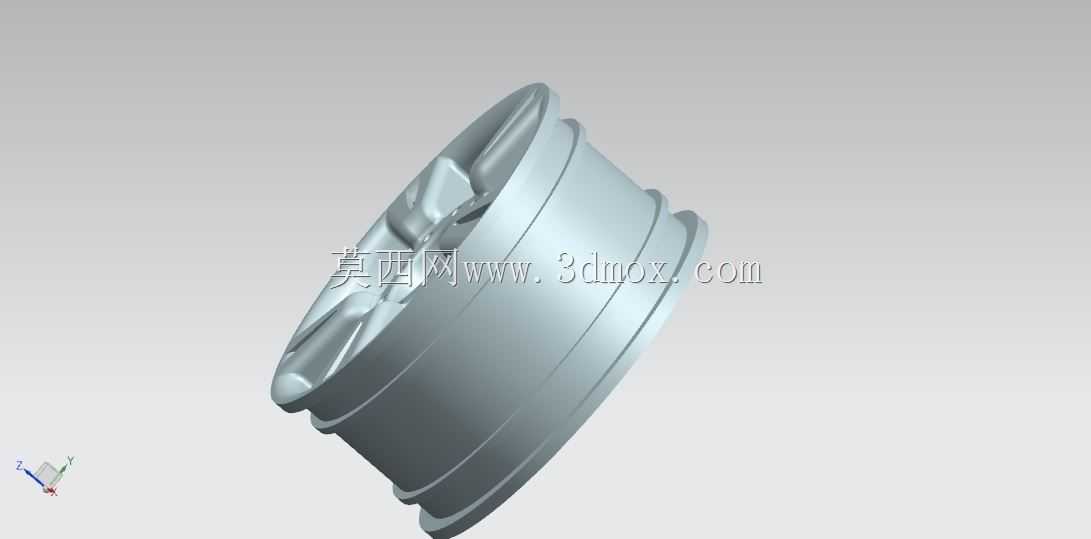

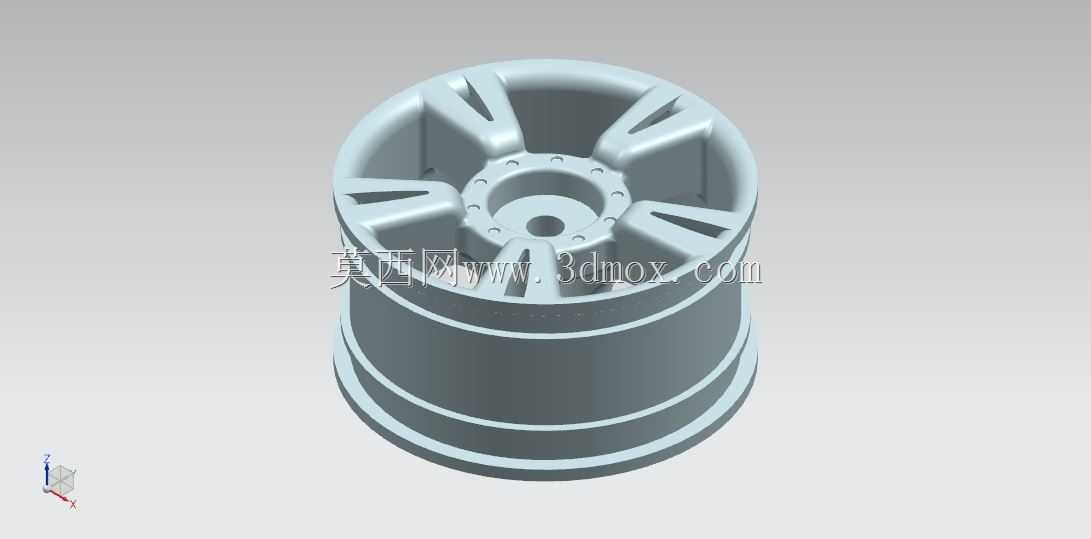

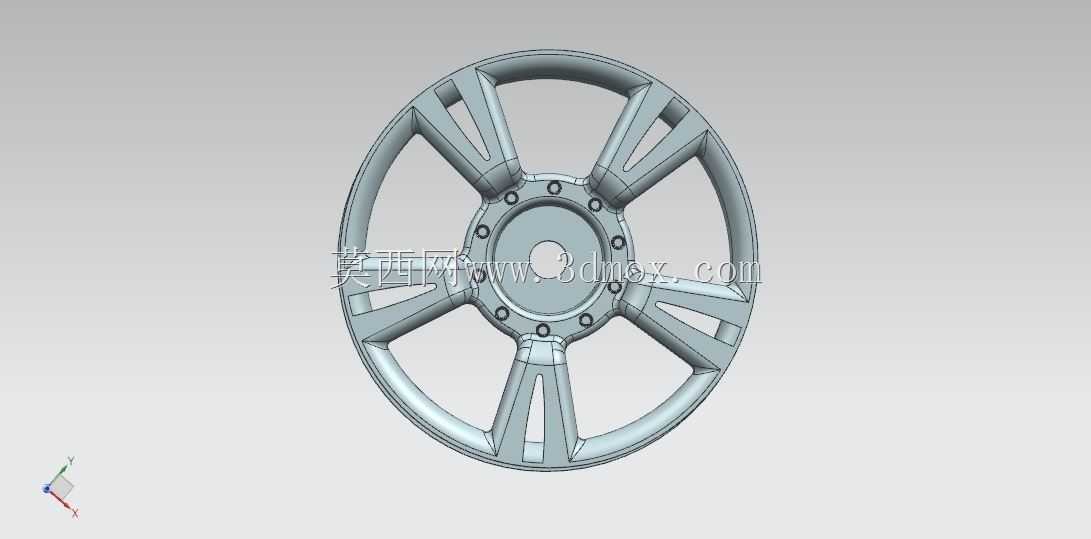

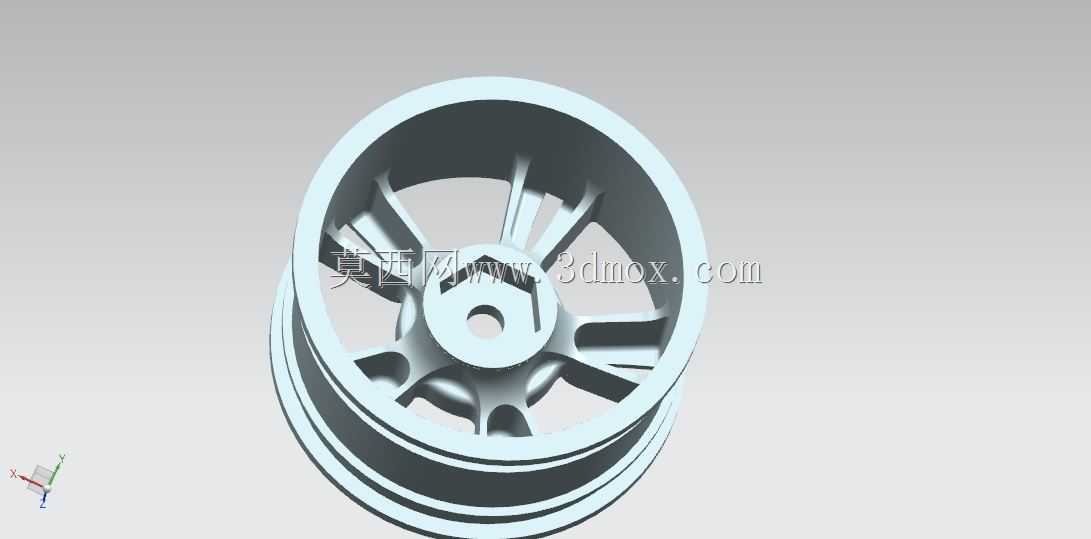

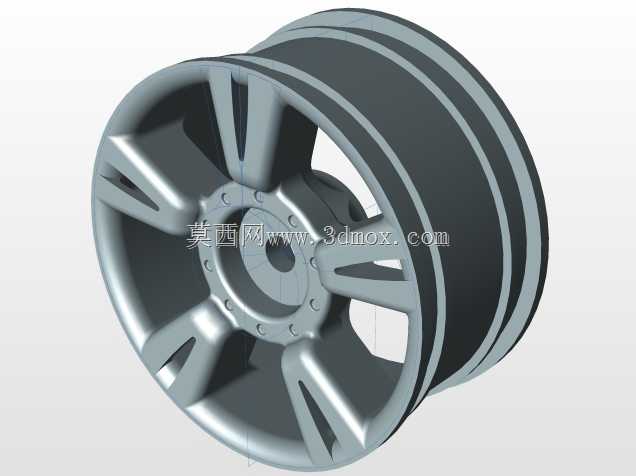

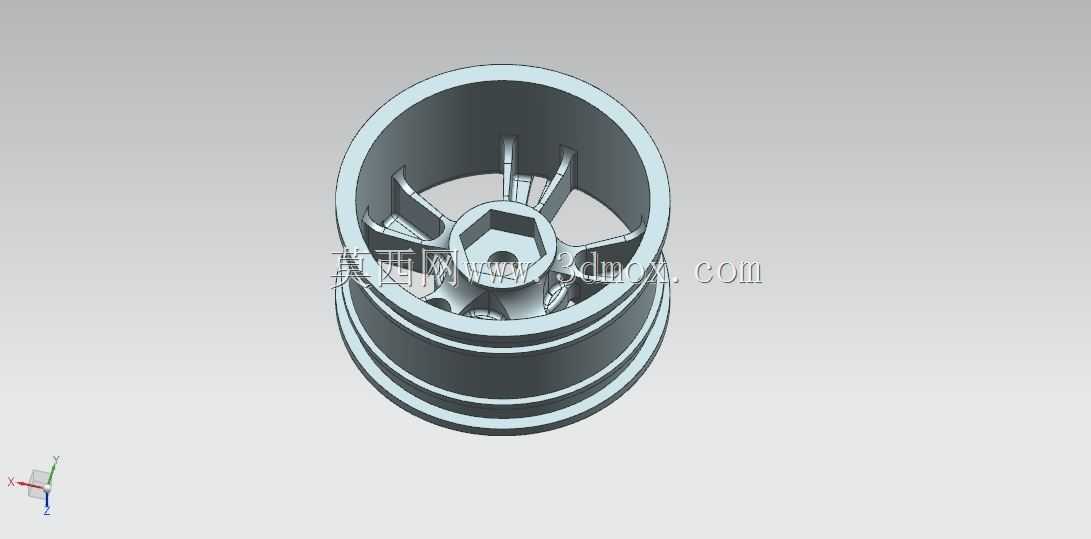

该轮毂结构主要适配民用乘用车辆的行走系统，也可拓展用于低速场地作业车辆、改装特种代步车辆的行走端配套，核心作用是承接轮胎安装、传递车桥输出的驱动力与制动力矩，同时承受车辆行驶过程中来自路面的垂向冲击、横向侧倾力与转向扭矩，是车辆行走系统中连接车桥与轮胎的核心承载部件。设计阶段首先锁定轮辋部分的安装边界，轮辋采用多阶环形加强筋结构，环向设置两道凸起的加强凸缘，既能够匹配标准真空轮胎的胎圈卡装尺寸，保证轮胎充气后的密封可靠性，也能在车辆经过颠簸路面、胎侧受到侧向挤压时，避免胎圈从轮辋上脱出引发安全风险，同时环形凸缘结构可提升轮辋整体的径向抗形变能力，降低高速行驶过程中轮辋的径向圆跳动量，减少行驶抖动。轮辐部分采用五组对称式宽辐条设计，每组辐条开设梯形镂空槽，在保证辐条整体抗弯、抗扭强度的前提下，尽可能削减轮毂整体的非簧载质量，降低车辆悬架系统的往复运动惯性，提升悬架的动态响应速度与行驶平顺性；辐条与轮辋的衔接位置做了大圆角过渡处理，避免应力集中导致的辐条根部疲劳断裂，适配日常城市道路行驶、轻度非铺装路面通行的载荷工况。轮毂中心的安装位采用多螺栓孔阵列布局，中心设置定位止口，安装时可通过止口与车桥轴头实现精准同轴定位，阵列螺栓孔可均匀分散传递的扭矩，避免单个螺栓受力过大引发的剪切失效，中心区域预留了轮毂轴承、制动端盖的安装避让空间，不会与车辆的制动卡钳、轮毂轴承单元产生装配干涉。整体结构的壁厚设计遵循等强度原则，承载应力较大的辐条根部、螺栓安装座位置适当增加壁厚，非承载区域通过镂空结构减重，在满足常规乘用车行驶载荷强度要求的同时，兼顾轻量化需求，可直接用于车辆配件的结构参考、改装轮毂的方案验证，也可作为行走系统教学演示的三维结构样例。
