飞机翼面引信连接结构件

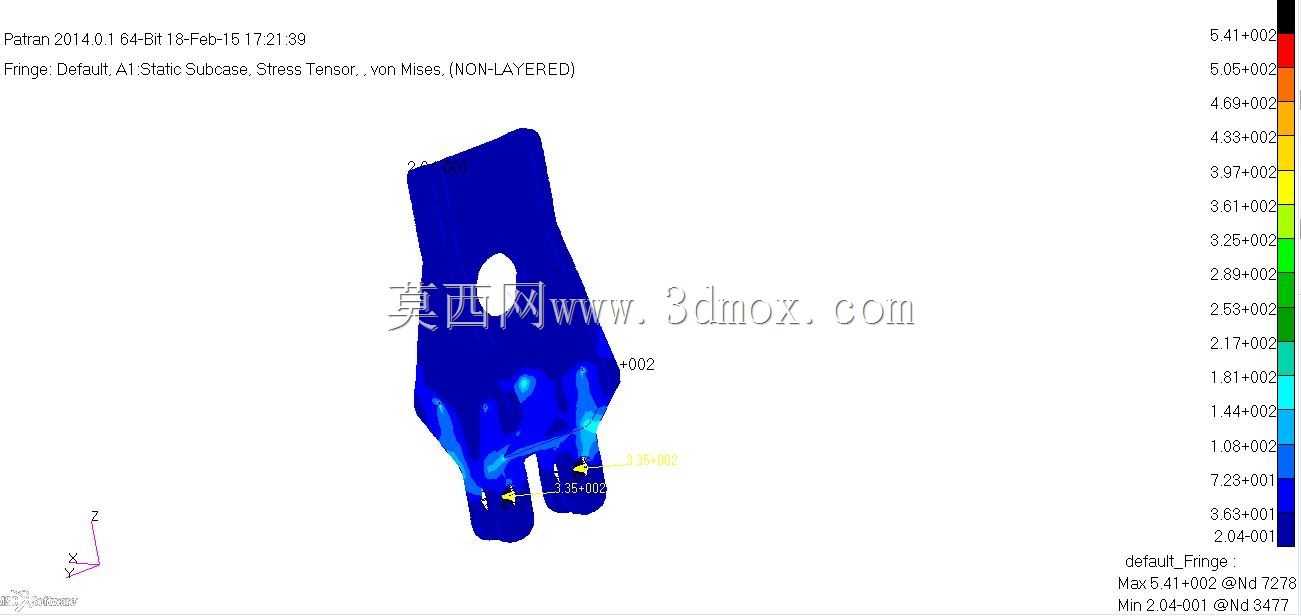

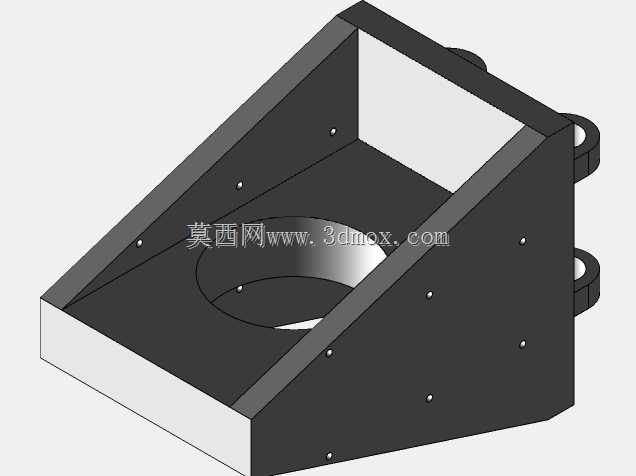

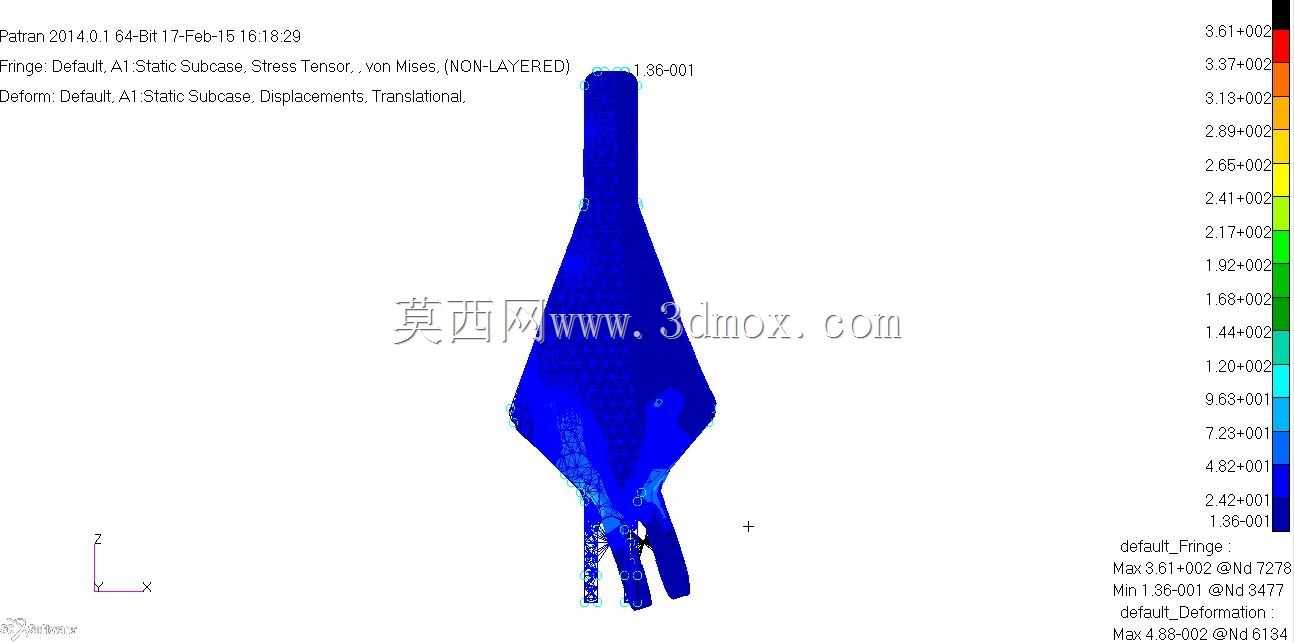

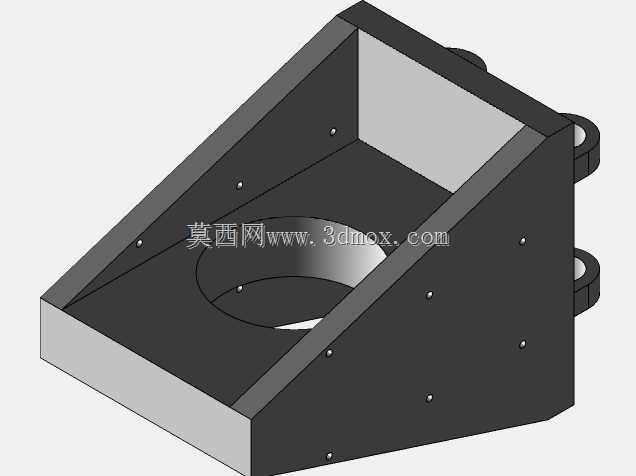

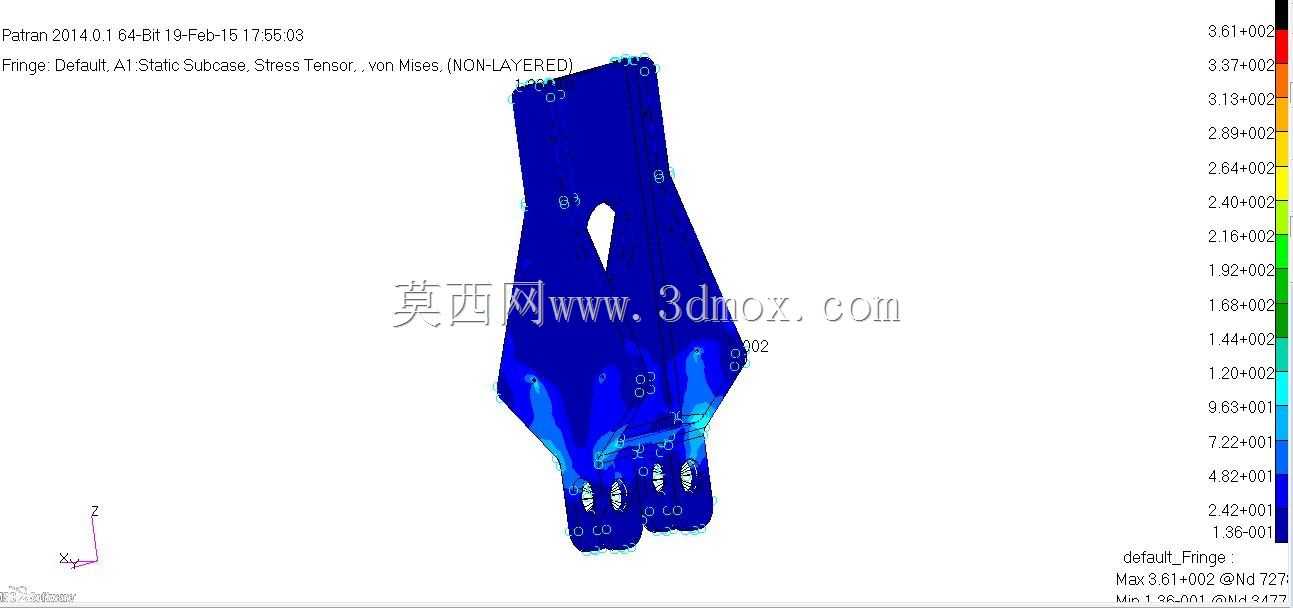

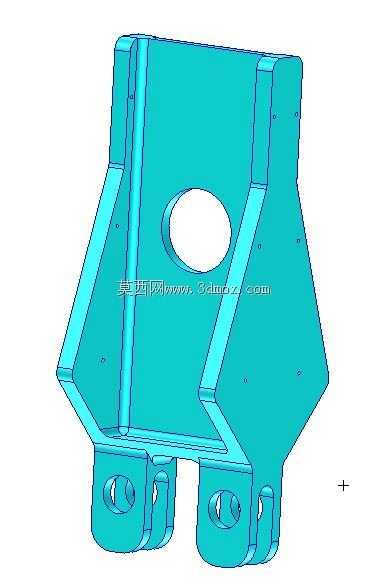

该构件作为航空飞行器翼面与引信装置的衔接承力部件，主要应用于固定翼飞机机翼外挂段或翼内引信安装位，承担引信模块与机翼主体之间的载荷传递、位置固定功能，在飞行过程中需承受气动交变载荷、机动过载带来的拉压与剪切力，同时保证引信安装位置的同轴度与位置精度，避免飞行振动导致引信工作异常。从结构设计来看，主体采用变截面斜向承力构型，上半部分为贴合机翼蒙皮或内部翼梁安装面的平板结构，中部开设的大尺寸通孔用于引信线缆穿设或定位销穿过，实现引信主体的径向定位；下部对称设置的双叉耳结构是核心连接接口，每个叉耳上加工有同轴销孔，可通过连接销与引信组件的对应接头铰接，既保证连接强度，又能预留微小的装配补偿余量，抵消机翼变形带来的装配应力。设计过程中优先考虑载荷路径的平顺传递，主体两侧设置的加强筋沿主受力方向延伸，从上部安装面一直贯通到下部叉耳根部，避免应力集中在转角位置，筋条高度随截面受力大小渐变，在保证刚度的前提下尽可能降低构件自重，符合航空构件轻量化设计要求。安装边界方面，上部平板的安装面需匹配机翼对应位置的型面弧度，平板上预留的多个小孔为紧固件安装孔，孔位公差需满足航空装配的同轴度要求，安装后构件与机翼贴合面间隙不超过0.1mm，防止高速飞行时产生气流扰动；下部叉耳的销孔同轴度公差控制在0.02mm以内，两个叉耳的开档尺寸与引信接头宽度匹配，装配后连接销可顺利穿入且无卡滞，铰接位置的活动间隙控制在合理范围，既不出现松旷，也不会因热胀冷缩出现卡滞。该结构在设计时还考虑了疲劳性能，所有转角位置均做圆角过渡，避免尖锐缺口导致的疲劳裂纹萌生，表面处理需满足航空环境下的防腐蚀要求，适应高空低温、温差变化大的工作环境，保证全寿命周期内的结构可靠性。
