前拉式飞翼布局小型无人飞行器结构

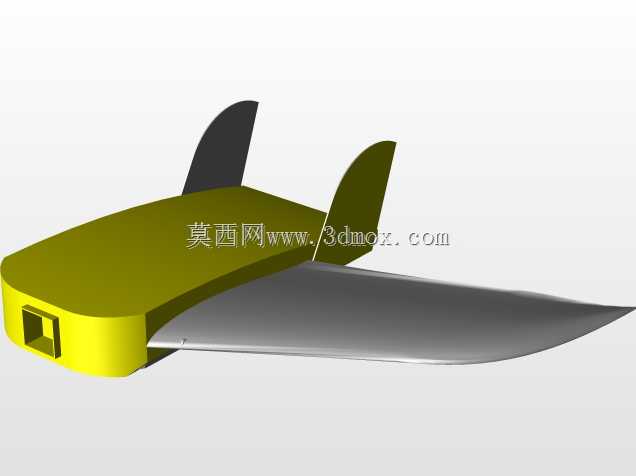

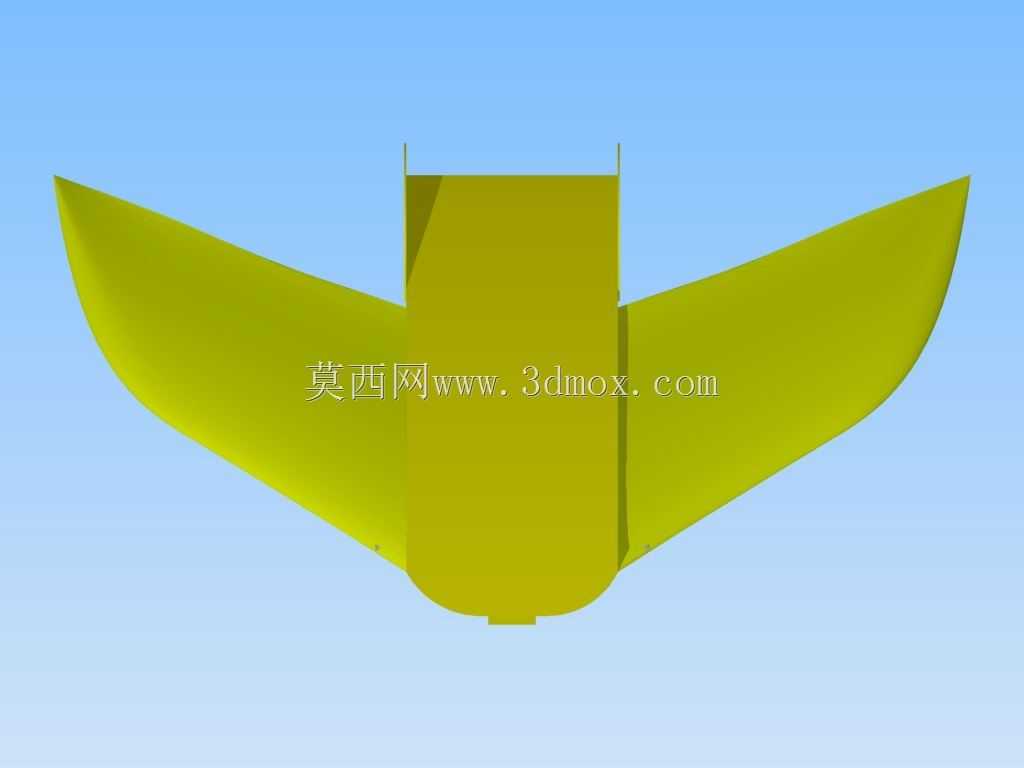

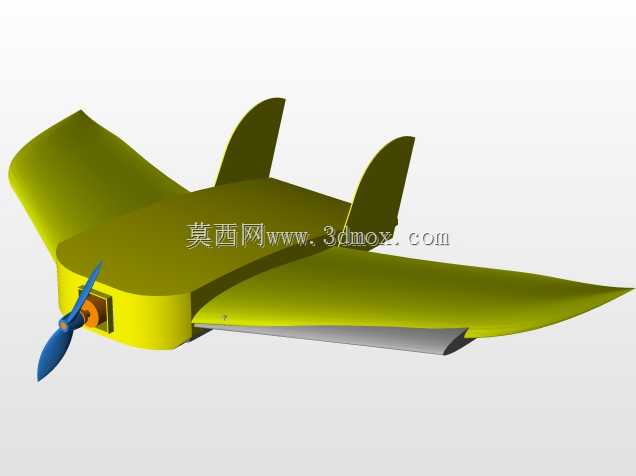

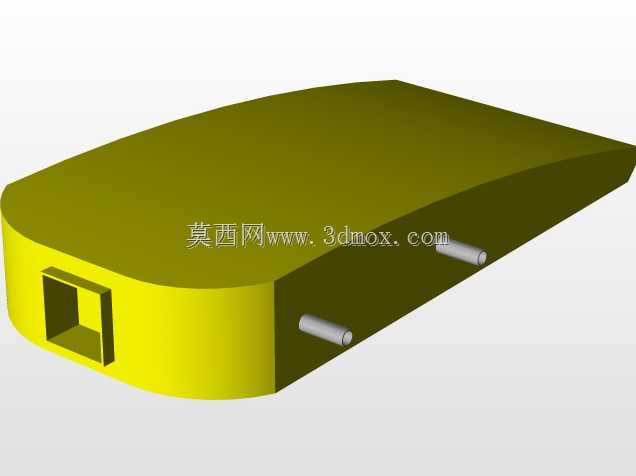

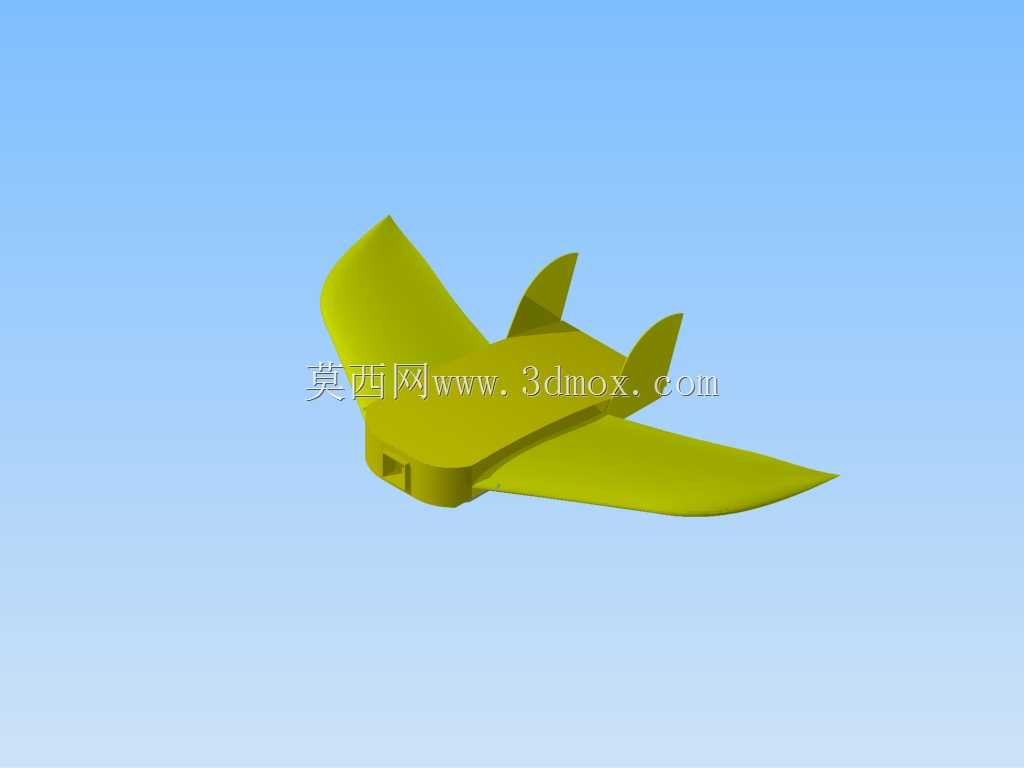

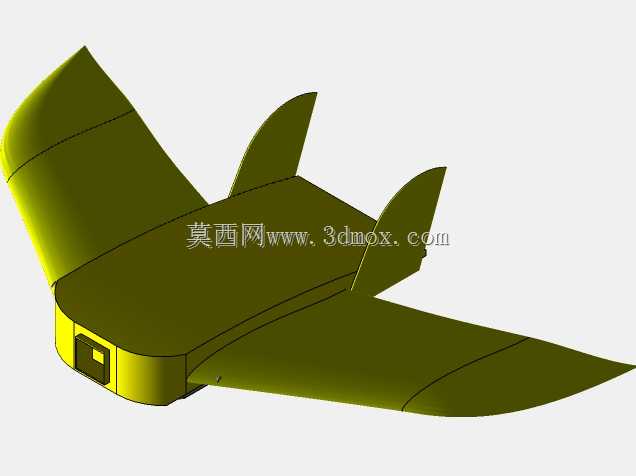

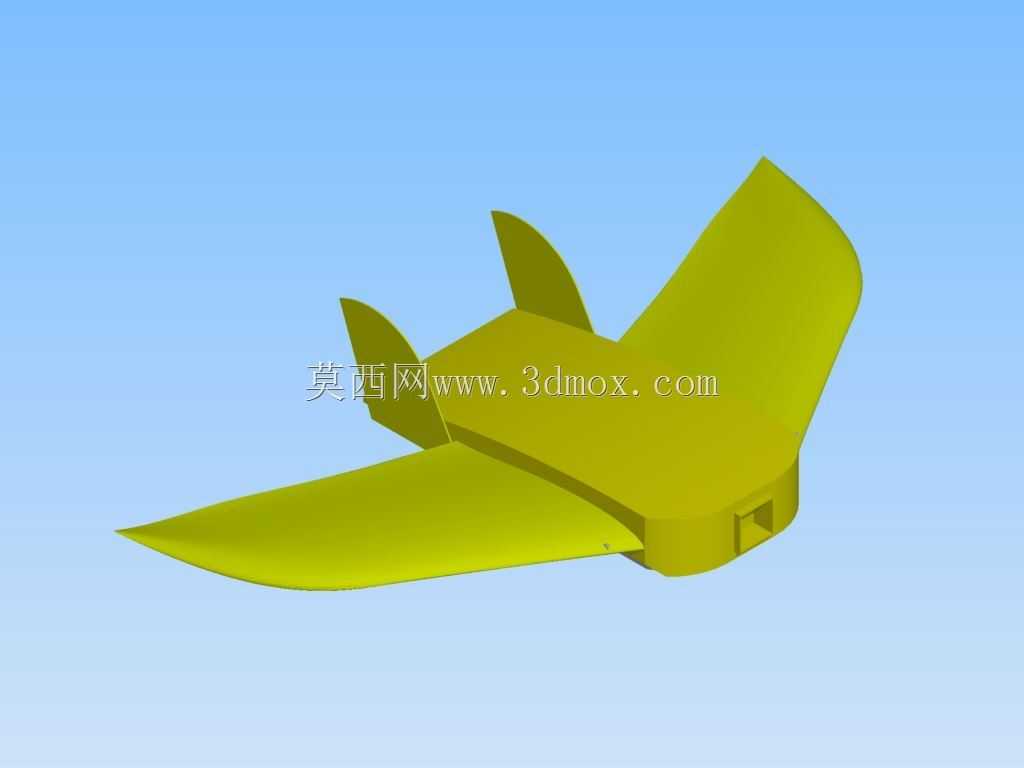

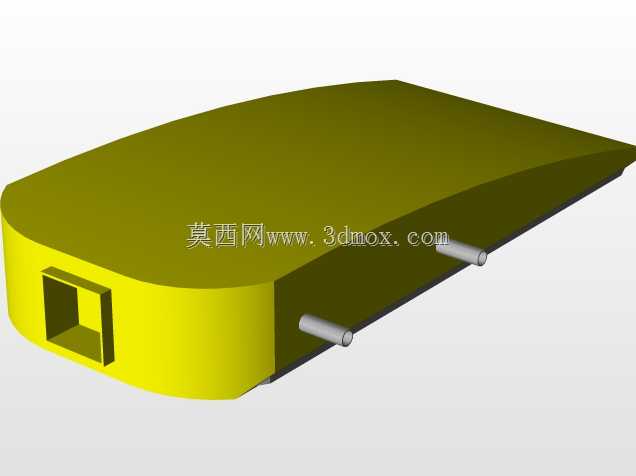

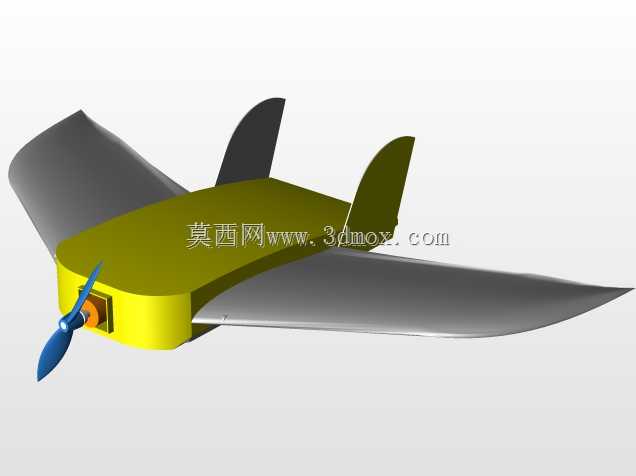

这款前拉式飞翼结构的小型无人飞行器，在设计阶段就优先考虑了低空低速作业场景的适配性，常被用于小范围航测、户外环境巡检、教学科研试飞等场景，相比常规尾翼布局的飞行器，飞翼构型没有额外的尾翼阻力，整机升阻比表现更优，同等动力配置下能获得更长的滞空时间。从结构设计逻辑来看，整机采用翼身融合的一体化构型，机身中段作为载荷与动力舱，既承担前拉动力单元的安装固定，也预留了飞控、电池、任务载荷的安装空间，两侧机翼平滑过渡到翼尖，没有明显的机身机翼分界，能大幅降低飞行过程中的诱导阻力。垂尾设置在机翼后缘的翼尖位置，采用双垂尾布局，既可以保证飞行过程中的航向稳定性，避免飞翼布局常见的航向阻尼不足问题，也不会额外增加机身中段的结构重量，垂尾与机翼采用一体化的连接结构，减少了额外的紧固件安装需求，降低装配复杂度。动力单元布置在机头最前端，采用前置拉力螺旋桨的配置，相比后置推力布局，前拉式的螺旋桨气流不会直接冲刷机翼表面，能减少气流扰动对机翼升力效率的影响，同时机头位置的动力安装座做了加强结构设计，能承受螺旋桨转动带来的振动载荷，避免动力振动传递到机身中部的飞控与载荷舱，影响传感器的工作精度。在安装边界的考量上，整机机翼展长控制在小范围作业的便携尺寸区间，机身中段的舱室预留了标准化的载荷安装位，可根据不同作业需求更换航拍模块、气体检测模块等不同任务设备，机翼与机身采用快拆式的连接结构，不需要复杂工具就能完成拆解与组装，方便外场作业时的携带与快速部署。机翼的翼型采用低速高升力翼型，在低速飞行状态下能维持足够的升力系数，降低失速速度，对于新手操作或者低空复杂气流环境下的飞行适应性更强，整机的重心设计严格控制在机翼气动中心的靠前位置，配合飞翼后缘的升降副翼控制面，能保证飞行过程中的纵向稳定性，不需要额外的水平尾翼就能完成俯仰与滚转方向的姿态控制，减少了操纵面的数量，也降低了飞控系统的调试复杂度。机身下部做了平滑的曲面过渡，既可以减少飞行过程中的底部阻力，也能在起降过程中避免凸起结构剐蹭地面，对于不配备起落架的手抛起飞、滑降回收的作业场景，这种平滑的底部结构能大幅降低回收时的结构损坏概率。
