带10度角标记的180度网格缩放球体

项目分类:3D模型 发布时间:2021-08-28 ID:246666
  • 带10度角标记的180度网格缩放球体
  • 带10度角标记的180度网格缩放球体

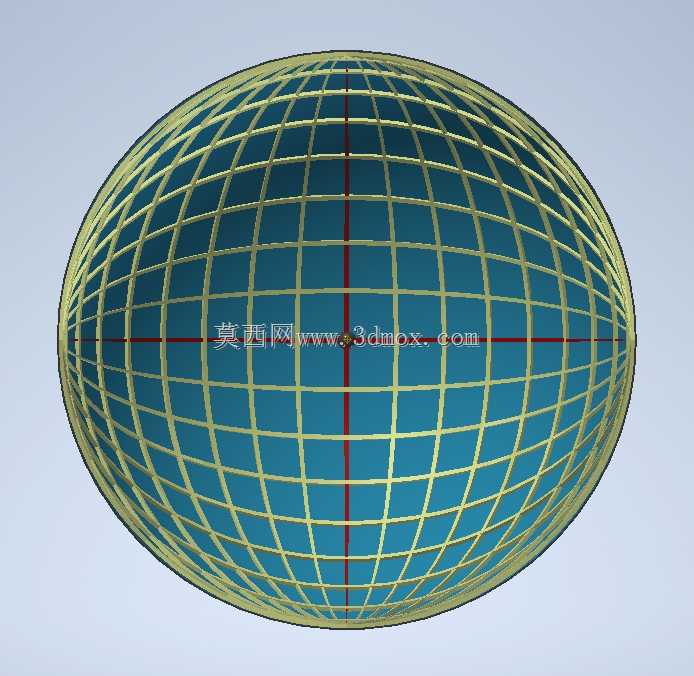

在机械结构设计、空间坐标标定、多轴运动轨迹仿真等场景中,这类带角度标记的网格球体是非常实用的空间参照构件。不同于普通实心球体或光面球体,该构件表面采用等距经纬网格划分,每10度设置一道醒目的角度标识线,能够在三维空间中快速完成角度判读、方位对齐,尤其适合多轴设备的调试环节——比如在五轴加工中心的旋转轴标定、工业机器人关节运动范围校验、光学测量设备的空间坐标校准工作中,将该球体放置在标定工位上,操作人员可以通过不同视角下网格线的形变状态,直观判断设备的旋转角度偏差、轴向偏移量,省去反复换算坐标参数的繁琐步骤。从设计逻辑来看,该球体采用180度半球覆盖的网格布局,经纬线采用等角度差排布,避免了常规球面建模中极点位置网格畸变过大的问题,每道网格筋条的宽度保持一致,既保证了角度判读的清晰度,也不会因为筋条过宽遮挡角度标记线。在实际使用中,这类球体不需要额外的安装固定结构,可直接通过底部平面放置在标定平台上,其外轮廓为标准回转球面,安装边界仅需满足球体最大直径的放置空间即可,不需要预留额外的操作间隙,因为所有角度标记都分布在球面外侧,从任意水平视角都能读取到对应角度数值。在三维建模过程中,这类球体的建模思路也具备很强的参考性:先通过旋转命令生成基础球面轮廓,再以球心为原点建立经纬方向的基准平面,每旋转10度生成一个剖切平面,与球面求交得到网格线的路径,最后沿路径扫掠生成统一截面的网格筋条,同时在对应角度位置嵌入标识线,确保不同视角下的角度识别一致性。在设备调试的实际应用里,这类网格球体还可以作为视觉测量的标定靶,配合工业相机完成空间姿态的解算,相比平面标定板,球面结构能够覆盖更大的视角范围,不需要反复调整标定物的摆放角度,就能完成全周方向的参数校准,尤其适合在紧凑的设备内部空间开展标定工作,不需要拆解周边防护结构就能完成角度校验工作。其网格结构采用通透的框架形式,不会遮挡后方的参照物,在进行多设备协同的空间对位时,能够同时观察到球体本身的角度标记和后方的设备基准,大幅提升对位效率。
