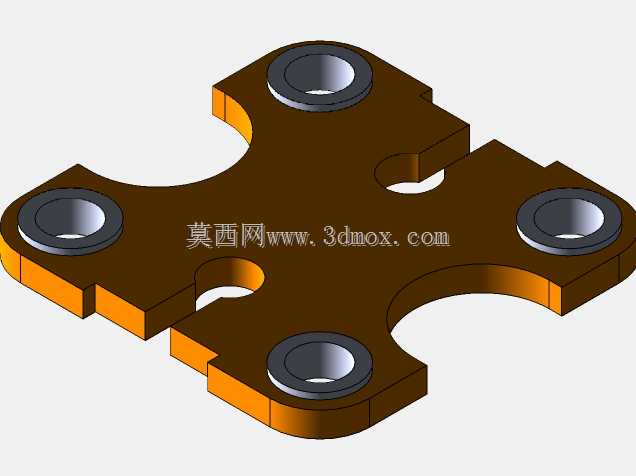

四孔定位异形连接安装板结构

这款异形安装板在工装夹具、小型自动化模组的工位衔接环节应用十分广泛，日常多作为气动执行元件、小型检测传感器的安装承载基座，也可在非标设备的层板间做过渡连接构件，替代常规方形连接板适配紧凑安装空间的布局需求。从结构设计逻辑来看，板件主体采用对称式异形轮廓，四个角位设置带沉台的通孔，沉台深度刚好覆盖标准内六角圆柱头螺钉的头部高度，安装后螺钉端面不会突出板件表面，避免干涉相邻运动部件的行程；四个安装孔的孔位公差按H7级精度预留，装配时可配合定位销实现板件的快速精准对位，重复安装定位误差可控制在0.02mm以内，满足频繁拆装的工装维护需求。板件边缘的多处半圆缺口与凹形避让槽，是设计阶段针对相邻管线、凸台结构做的空间避让，无需额外在安装面加工让位槽，既缩减了板件整体重量，也能避免装配时出现结构干涉。板件厚度方向做了等厚设计，主体厚度适配常规M6规格螺钉的啮合长度要求，边缘位置做了小尺寸倒角处理，去除加工毛刺的同时，也能减少装配过程中对操作人员、相邻管线的剐蹭风险。实际选型使用时，需要注意四个安装孔的中心距边界，相邻两个角位安装孔的中心距要匹配所承载元件的安装孔位尺寸，板件整体外轮廓的最大宽度与长度，要提前核算安装工位的预留空间，避免板件突出安装面影响设备整体外观或者安全防护门的闭合。这类板件加工时多采用45号钢铣削成型，表面做发黑处理提升防锈能力，若应用在有轻量化需求的设备上，也可替换为6061铝合金材质加工，在保证结构强度的前提下降低整体模组重量。建模过程中优先绘制中心对称的轮廓草图，先定位四个安装孔的中心位置，再绘制外轮廓的异形曲线，通过拉伸凸台生成主体结构后，再逐个处理沉孔、边缘倒角与避让槽特征，能有效减少草图过定义问题，提升建模效率，也方便后续根据实际安装需求调整孔位间距与轮廓尺寸，快速衍生出适配不同工位的同系列安装板结构。
