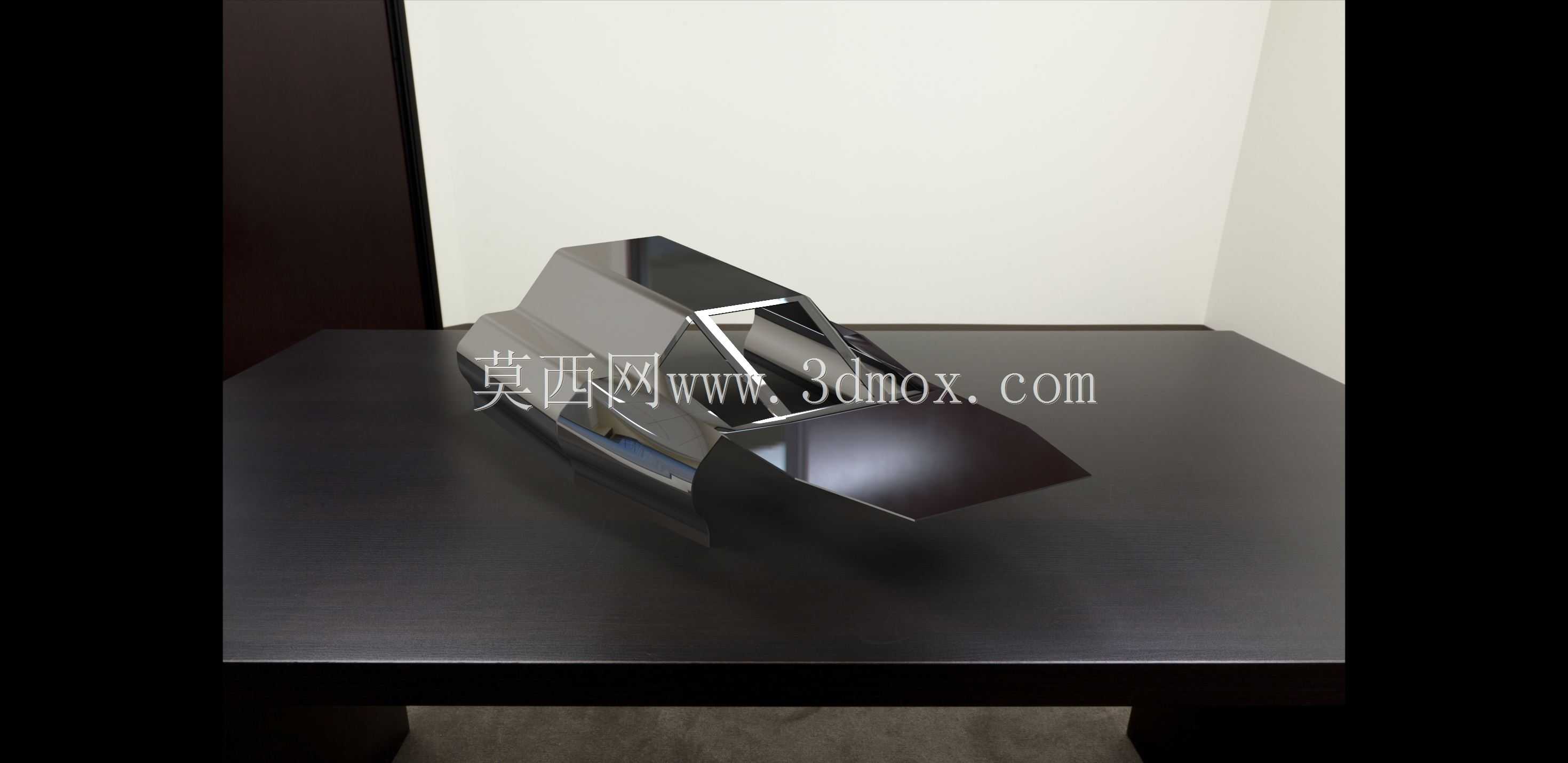

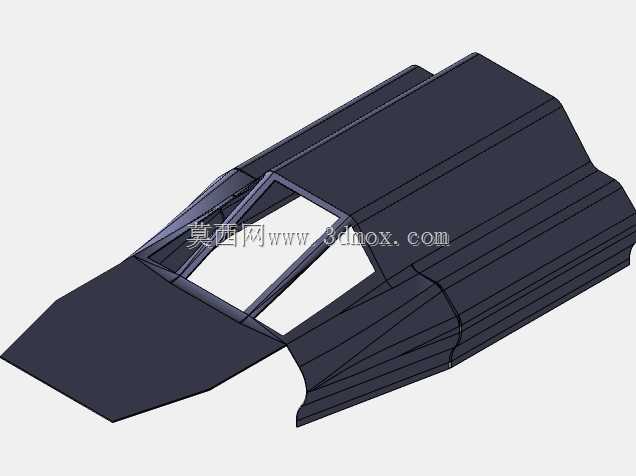

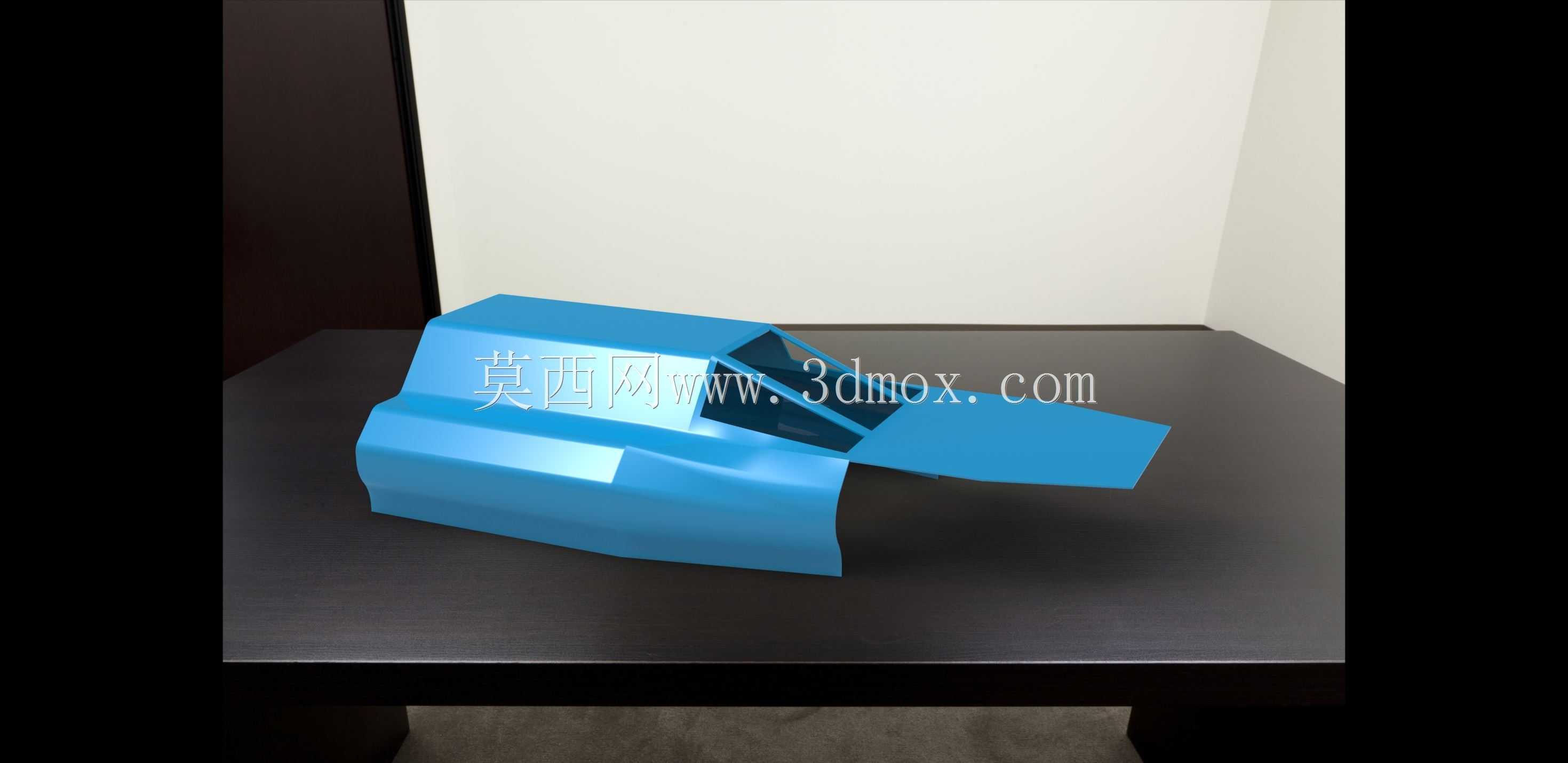

曲面结构快艇外壳造型设计

这款快艇外壳采用曲面建模思路完成整体造型构建，核心服务于小型休闲快艇的船体装配需求，适配近岸浅水区休闲驾乘、短途水上通勤、水上运动配套载具等实际应用场景。从实际使用维度看，外壳作为快艇的核心外部承载构件，首先要承担航行过程中的水流冲击、浪涌拍打载荷，同时要兼顾驾乘舱的空间预留、动力组件的安装边界匹配，以及航行过程中的水阻优化需求。设计过程中优先以曲面顺滑过渡为核心原则，从船艏的起翘线型开始推导，船艏位置做了适度的前倾收窄处理，能够在高速航行时快速破开迎面水流，减少浪涌对船体前部的抬升阻力，避免航行过程中出现船头埋水的风险。船身中段的曲面做了外凸的弧面过渡，一方面拓宽了中部驾乘舱的横向可用空间，能够满足常规2-3人驾乘的布局需求，另一方面弧面结构能够分散水流侧向冲击的应力，降低高速转向时的侧倾幅度。船尾位置的曲面做了平缓收边处理，预留了外挂动力推进装置的安装平面，同时匹配尾浪导流的线型需求，减少动力输出时的涡流阻力。从安装边界来看，外壳整体的下部预留了与船体龙骨框架对接的安装法兰边，法兰边上的安装孔位按照均匀受力的原则排布，能够直接与内部的金属支撑框架做螺栓固定，不需要额外做大量的修配调整。外壳上部的驾乘舱开口位置做了内翻边处理，既能够提升开口位置的结构强度，避免长期受水流冲击出现形变，也为后续安装座舱挡风玻璃、舱门密封胶条预留了安装位。整个曲面构建过程中严格控制了不同曲面衔接处的G2连续，避免出现折线、凹坑等缺陷，一方面能够降低航行时的水流摩擦阻力，另一方面也能减少外壳表面的水流附着，提升航行过程中的平顺性。针对日常使用中容易出现磕碰的船身侧舷位置，曲面设计时做了适度的加厚余量预留，能够在发生轻微剐蹭时避免外壳直接出现贯通性破损，降低日常维护的成本。船身底部的曲面做了纵向的导流筋线型整合，和整体外壳曲面做一体化顺滑过渡，不需要额外加装导流构件就能起到引导底部水流、提升航行直线稳定性的作用。
