对开式滑动轴承座装配结构三维设计

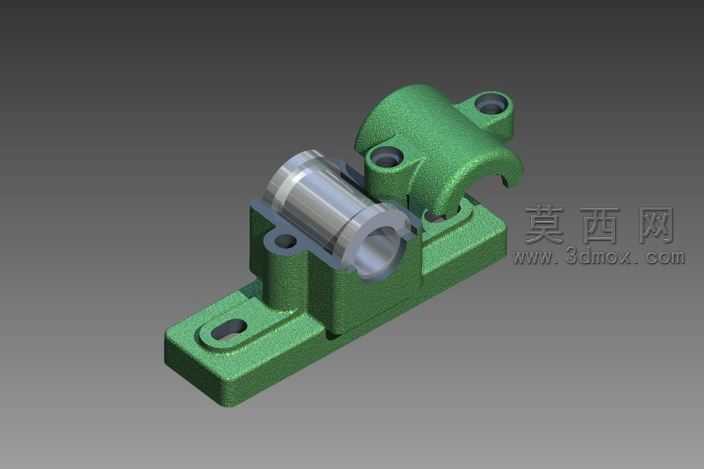

本作品为对开式滑动轴承座的三维数字化设计成果，建模阶段采用参数化特征建模思路完成全零件构建，首先针对底座部分，通过草图绘制带安装孔的底板轮廓，经拉伸生成底座基体，再通过切除特征加工出安装腰型孔、轴承下半腔定位结构，同时在底座两侧设计螺栓过孔与定位凸台，保证上下座体的装配同轴度。上盖部分采用镜像式结构设计，通过草图绘制半圆弧轴承腔轮廓，拉伸后添加螺栓沉孔、注油孔预留结构，上下座体的结合面设计有定位止口，避免装配后出现径向错位。中间衬套部分采用回转体建模方式，通过旋转特征生成带油槽的轴套结构，表面做光滑过渡处理，还原轴瓦的实际工作形态。材质渲染阶段，对底座与上盖赋予铸铁质感的绿色涂装材质，调整材质粗糙度模拟铸件表面的细微颗粒感，同时添加轻微的反光效果还原工业漆面的视觉特征；中间轴套赋予金属银灰色材质，调高金属度与反光参数，模拟精加工后的钢质轴套表面质感，安装螺栓部位做深色金属材质区分，强化装配结构的层次区分。结构设计上充分考虑滑动轴承座的实际使用需求，底座的腰型安装孔可适配一定范围的安装位置调整，上下对开的结构便于轴系的安装与后期维护，轴套与座体的配合面设计有合理的过盈配合公差预留，上盖的螺栓锁紧结构可提供足够的压紧力保证轴套固定稳固，整体结构完全符合滑动轴承座的工程设计规范，可用于机械设计教学演示、轴系部件选型参考以及相关设备的配套结构设计参考，建模过程中所有特征均保留完整参数，可根据实际轴径、安装尺寸需求进行快速参数调整，适配不同的使用场景。
