喷气式发动机安装固定支撑支架结构

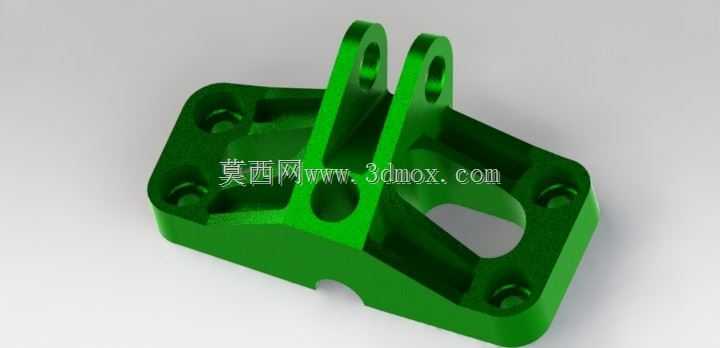

该支架作为喷气发动机与安装基体之间的核心传力构件，主要应用于小型航空动力单元、试验台架动力挂载以及航改型动力设备的安装场景，承担发动机工作过程中的静载荷传递与动载荷缓冲作用，需同时满足安装定位精度、结构强度与重量控制的多重要求。从结构设计逻辑来看，支架整体采用一体化铣削成型思路，底部为带四个安装沉孔的矩形法兰基座，沉孔深度与孔径匹配对应规格的内六角安装螺栓，可保证螺栓头完全沉入安装面，避免与周边部件产生运动干涉，基座底面设计为全平面加工，安装时可与基体安装面完全贴合，保证接触刚度，减少振动传递过程中的应力集中。基座上方延伸出两个平行的带孔耳板，耳板孔为同轴铰制孔设计，用于穿装连接销轴实现与发动机安装吊点的铰接，耳板间距经过尺寸链校核，与发动机吊点的安装间隙控制在合理公差范围内，既保证安装时销轴可顺利穿入，又能避免间隙过大导致的运行过程中横向窜动。两个耳板与基座之间设置了渐变式加强筋结构，筋板厚度从根部到端部平滑过渡，在不额外增加过多重量的前提下，大幅提升耳板的抗弯与抗扭刚度，可承受发动机运行时产生的各个方向的冲击载荷。基座中部开设了异形减重孔，减重孔的轮廓经过拓扑优化，去除了受力较小区域的冗余材料，在保证整体结构强度满足载荷要求的前提下，有效降低了支架自身重量，符合航空类零部件轻量化的设计原则。安装边界方面，支架底部法兰的安装孔位采用对称式布局，孔距尺寸符合对应动力单元的通用安装接口标准，可直接适配同系列多款小型喷气发动机的安装需求，无需额外加工转接板；耳板铰接孔的中心高经过精准计算，可保证发动机安装后轴线与设计轴线重合，避免因安装高度偏差导致的传动轴系不对中问题。支架的所有棱边均做了倒角处理，既可以消除机加工产生的锐边毛刺，避免安装过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。在实际台架测试场景中，该支架可有效隔离发动机运行时产生的高频振动，减少振动向安装基体的传递，同时在发动机急加速、急减速的瞬态载荷冲击下，支架的形变量控制在设计允许范围内，不会出现永久变形或连接松动的问题，可长期稳定支撑动力单元运行。
