轻量化喷气发动机安装固定支架结构

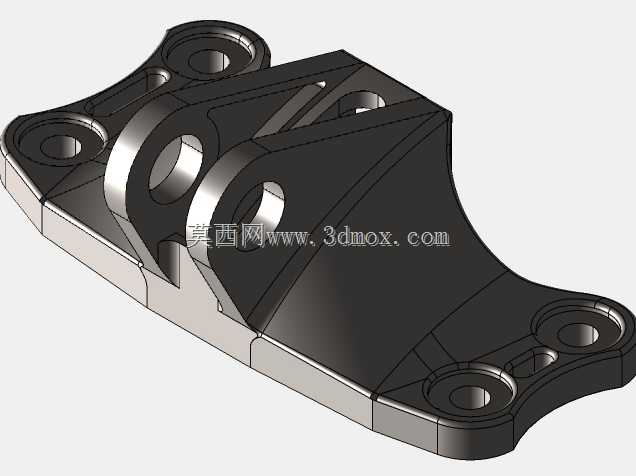

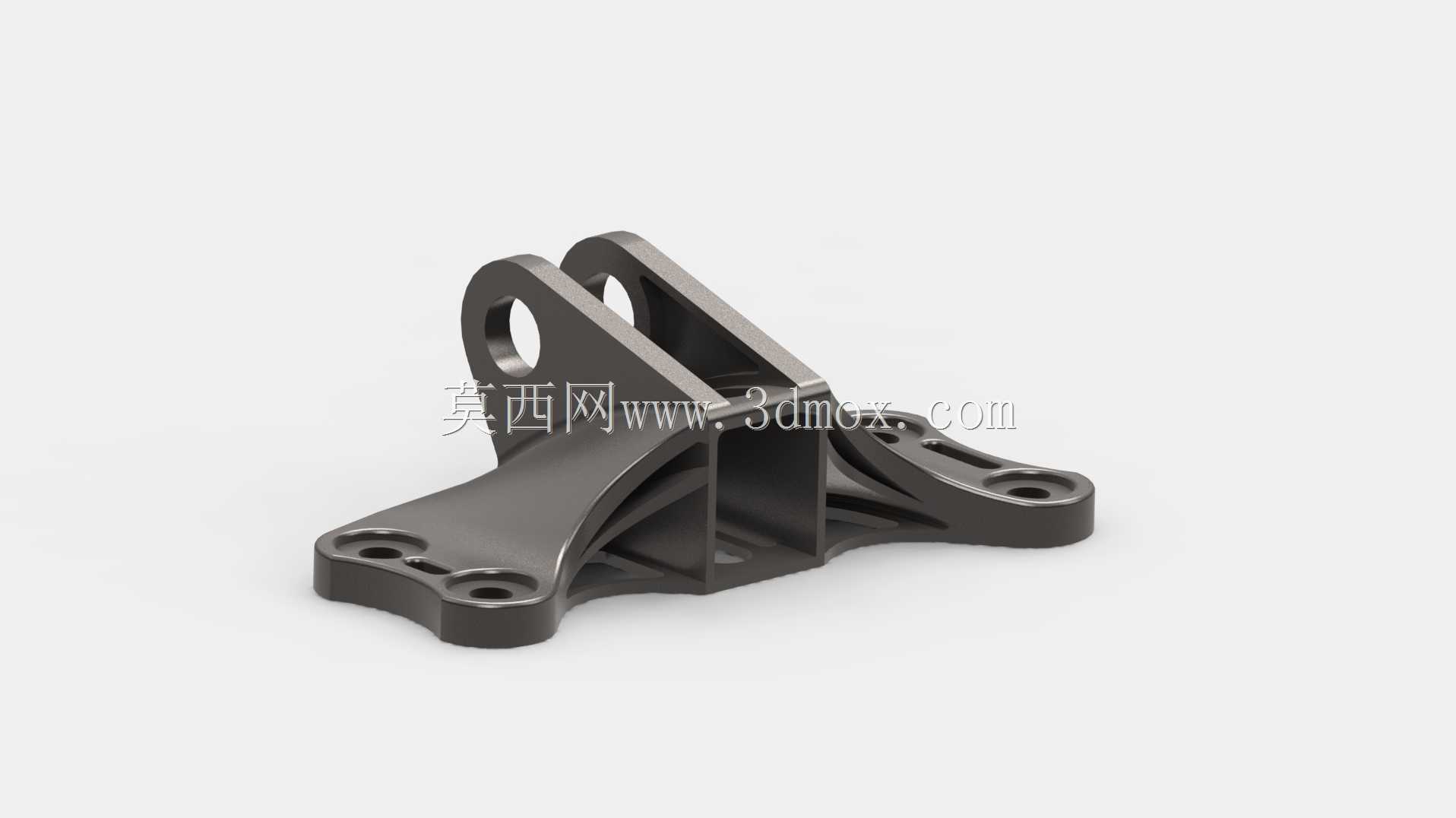

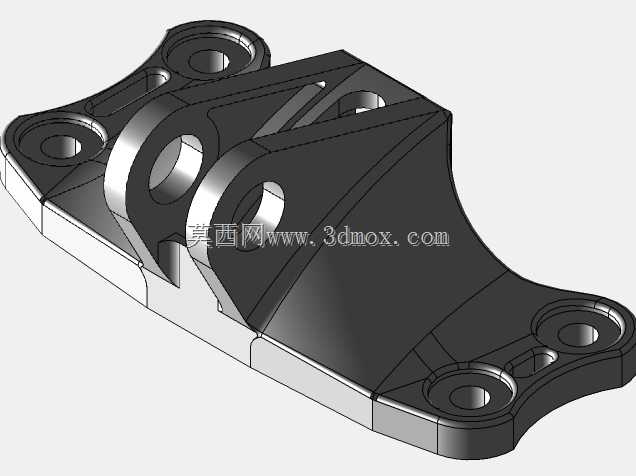

该支架作为喷气发动机与安装基体之间的核心传力构件，主要应用于小型航空动力单元、试验台架动力挂载、工业燃气轮机辅助固定等场景，承担发动机工作过程中的静载荷传递、振动缓冲约束、热变形位移补偿等核心作用，可在动力单元启停、工况波动、外部载荷冲击的条件下维持安装位置精度，避免动力单元出现位移偏移、应力集中开裂等失效问题。从结构设计逻辑来看，该支架采用拓扑优化思路完成构型迭代，在保证安装接口强度、整体刚度满足载荷要求的前提下，去除了非受力区域的冗余材料，整体构型采用三角加强筋与镂空翼板结合的形式，主承力区域设置变厚度加强筋，将发动机挂载点的集中载荷通过筋条结构均匀分散至底部安装面，避免局部应力超出材料许用值。支架上部设置两处同轴铰接安装孔，用于与发动机侧的挂载耳片对接，孔位周边做局部加厚处理，提升铰接位置的挤压强度与抗疲劳性能，可适配铰接式挂载的小幅摆动需求，抵消发动机工作时的微幅振动位移。底部设置四处带沉孔的安装法兰面，法兰面与基体安装面完全贴合，沉孔结构可容纳螺栓头部，避免安装后螺栓突出影响周边部件布局，安装孔位的孔距公差、端面平面度均按照通用航空安装标准设定，可直接适配标准规格的安装螺栓，无需二次修配即可完成装配。在外形与安装边界层面，该支架整体轮廓紧凑，无突出的尖锐结构，所有棱边均做倒圆角处理，既可以减少应力集中风险，也能避免安装维护过程中划伤操作人员；支架中部的镂空区域既可以实现减重目标，也能为发动机周边的管路、线束布置留出足够空间，避免支架与周边附属部件发生运动干涉。实际应用中，该支架可承受发动机自重、工作推力、振动加速度耦合的复合载荷，在-40℃至120℃的工作环境下保持结构尺寸稳定，不会因温度变化出现安装精度偏移，同时结构表面做硬质氧化处理，具备一定的防腐蚀、抗磨损性能，可适应户外试验、长期挂载等不同使用场景的需求。设计过程中针对安装接口的匹配性做了多轮校核，上部铰接孔的孔径、孔距与主流小型喷气发动机的挂载接口完全匹配，底部安装孔的布局可适配标准规格的安装台架、机身挂载点，无需额外加工转接板即可完成装配，能够大幅缩短动力单元的安装调试周期。
