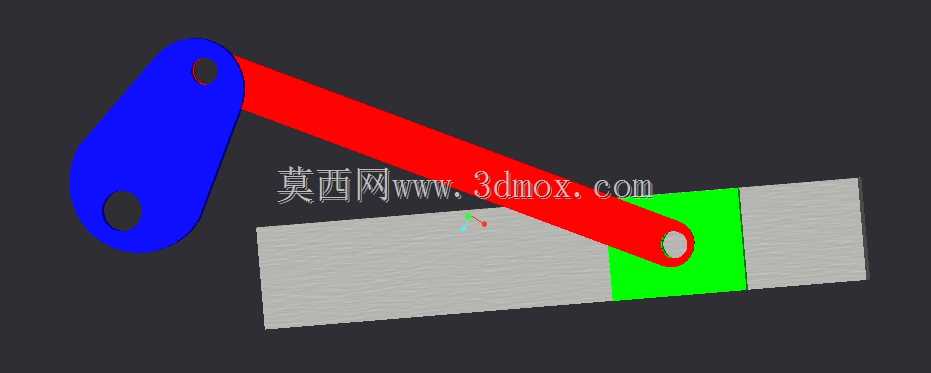

这套曲柄连杆组件核心作用是实现旋转运动与直线往复运动的相互转换,在各类需要运动形式切换的通用机械场景中应用广泛,比如小型冲压设备的动力端、往复式给料机构、内燃机的动力传递单元、缝纫机的主轴传动段都能见到同原理结构的身影。从结构设计逻辑来看,这套组件的曲柄部分采用长圆形偏心结构,两个安装孔分别对应动力输入轴与连杆铰接端,孔位的中心距直接决定了连杆端的往复行程,设计时需要根据目标设备的行程要求反推偏心距,同时要校核曲柄在高速旋转时的动平衡,避免因质量分布不均带来的整机振动。连杆部分采用长直杆结构,两端的铰接孔分别与曲柄、滑块端连接,杆身的截面尺寸需要根据传递的扭矩大小做强度校核,既要避免传动过程中杆身发生挠曲变形,也要控制整体重量减少运动惯性带来的冲击。末端的滑块部分被约束在直线导轨槽内,只能沿固定方向做往复运动,滑块与连杆的铰接点需要保留合理的配合间隙,既要保证转动灵活无卡滞,也要控制间隙量避免运动过程中出现回程误差。安装边界上,曲柄的动力输入孔需要与驱动轴做过渡配合,通过键槽传递扭矩,安装时要保证曲柄的旋转平面与连杆的运动平面完全共面,否则会在铰接处产生额外的侧向力,加速铰接销轴的磨损。连杆两端的铰接处通常会加装耐磨衬套,减少长期往复转动带来的磨损,衬套的材质多选用锡青铜或者自润滑复合材料,无需频繁加注润滑脂就能维持较长的使用寿命。滑块部分与导轨的配合面需要保证足够的平面度,配合间隙控制在合理范围,间隙过大会导致滑块运动时出现晃动,影响传动精度,间隙过小则会增大运动阻力,甚至出现卡滞现象。在实际选型适配时,首先要明确设备需要的往复行程、传递的额定扭矩、最高运行转速这几个核心参数,再对应调整曲柄的偏心距、连杆的杆长、各铰接孔的直径以及构件的材质,比如低速重载场景下可以选用45号钢做调质处理,高速轻载场景则可以选用铝合金材质降低运动惯量。这套结构的运动特性是曲柄做匀速旋转时,滑块的往复运动速度是按正弦规律变化的,存在急回特性,在有快速回程需求的设备中可以利用这一特性缩短非工作行程的时间,提升设备整体运行效率。设计建模过程中需要重点校验各构件在运动极限位置是否存在干涉,尤其是曲柄旋转到与连杆共线的两个死点位置时,要保证构件之间不会发生碰撞,同时对于需要连续运转的设备,通常会在滑块端加装飞轮或者利用多组机构错相位布置来越过死点,避免机构出现卡停。
- 上一篇:水平对置动力装置结构设计方案
- 下一篇:航模飞机机翼连接固定结构件
- 全部评论(0)
- 模板大小 509.16 KB
- 售价 5金币
- 浏览次数
- 系统要求 Solid Edge,Solid Edge,Solid Edge,Solid Edge,Solid Edge,Rendering
- 软件分类 通用机械零部件
