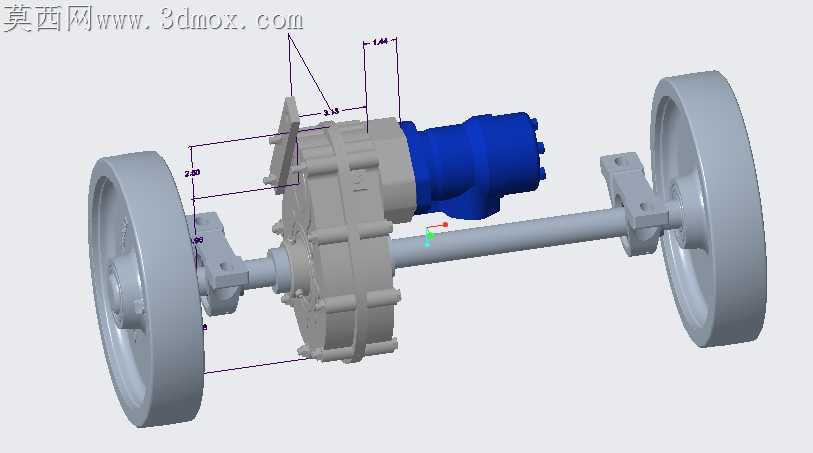

萨澳丹佛斯OMP轮边液压驱动桥结构

低速重载作业场景下，常规电机驱动桥往往面临扭矩输出不足、启停冲击过大的问题，轮边集成液压马达的驱动结构恰好能填补这一工况缺口。这款驱动桥将液压马达、减速机构、桥壳、轮辋安装位做了高度集成，没有冗余的外置管路走线，所有高压油道都整合在桥壳与减速箱的铸件内部，避免了户外作业时管路被碎石刮蹭、被杂物拉扯导致的泄漏隐患。桥体中段的传动轴采用空心薄壁结构，在保证抗扭刚度的前提下尽可能降低了非簧载质量，两端连接减速箱体的法兰面做了止口定位设计，装配时不需要反复调校同轴度，止口的过渡配合公差控制在0.02mm以内，既可以保证装配时的顺畅推入，又能避免长期受交变载荷时连接螺栓承受额外的剪切力。两侧的减速箱壳体采用分模面错位设计，合箱时的密封胶槽开在非承压面外侧，就算长期承受大扭矩输出带来的壳体微变形，密封胶也不会被高压油液冲挤脱落，不会出现常见的合箱面渗油问题。液压马达的安装座与减速箱壳体做了一体化铸造成型，没有额外的连接转接板，马达输出轴直接插入一级减速太阳轮的内花键，花键配合面做了镀铜处理，既能减少花键啮合时的磨损，又能填充花键齿侧的微小间隙，降低重载换向时的敲击异响。轮辋的安装螺栓孔采用不等距分布设计，从根源上避免了维修拆装时轮辋装反的可能，螺栓孔的沉头座深度比螺栓头厚度大1mm，就算轮辋接合面有轻微的锈蚀凸起，螺栓拧紧后也能保证轮辋完全贴合安装面，不会出现高速行驶时车轮摆动的问题。轮胎选用深块状的越野花纹，胎侧的加厚橡胶层可以抵御工地碎石的穿刺，轮毂与桥轴的配合处采用双唇口油封，外侧油封阻挡泥水灰尘侵入，内侧油封阻挡齿轮油泄漏，两道油封之间预留了储脂腔，装配时填充耐高温润滑脂，就算在零下二十度的低温环境下长时间停放，油封也不会因为硬化失去密封效果。桥体上方的液压阀组安装座预留了标准的安装孔位，可以直接加装平衡阀、过载溢流阀，不需要额外焊接支架，避免焊接应力导致的桥壳变形。接线端子的防护套采用卡扣式固定，相比传统的螺纹拧紧结构，维修时拆装效率提升三倍以上，护套内部的密封胶圈采用耐油橡胶材质，长期接触液压油也不会出现溶胀开裂的问题。
