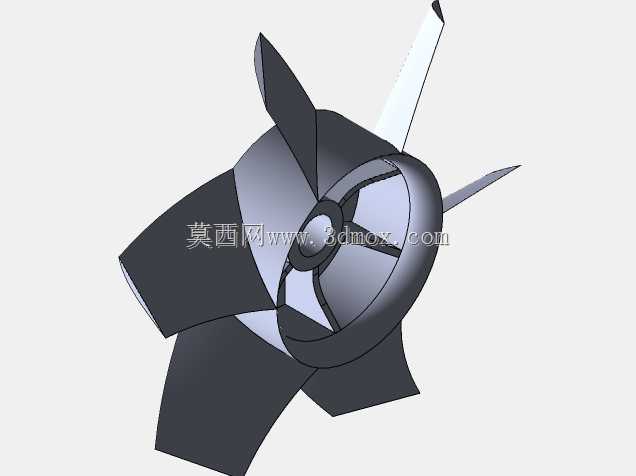

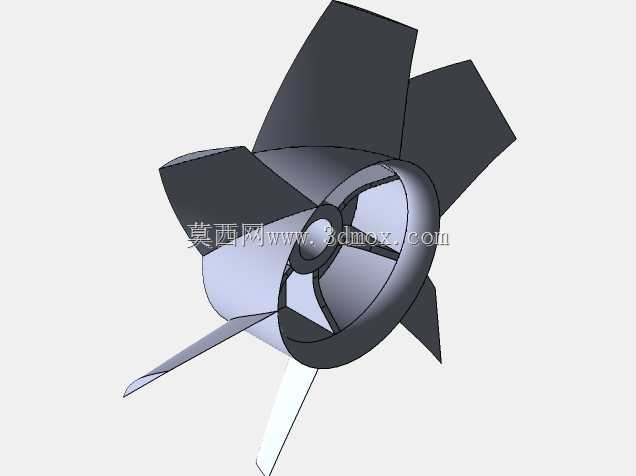

70毫米EDF配套六叶转子支柱结构

在航模涵道动力系统的实际装配场景中，转子支柱是连接叶片与中心转轴、传递扭矩同时保障运转稳定性的核心承载部件，这套适配70毫米级别EDF的转子结构，针对小尺寸涵道的高转速工况做了针对性的结构优化。从实际使用场景来看，这类转子组件主要应用于电动涵道航模的动力单元，在高速运转时既要承受叶片旋转产生的离心载荷，也要平衡气流经过叶片时产生的轴向与径向作用力，因此结构设计上对形位公差、叶片曲面精度都有较高要求。

这套转子的叶片直径设定为68毫米，与70毫米涵道内壁保留了合理的装配间隙，既避免运转时叶片剐蹭涵道壁，也能尽可能缩小叶尖间隙提升涵道的气动效率，总共6片叶片的布局，相比常见的五叶结构能在相同转速下提供更均匀的气流输出，降低高转速下的振动幅值，提升动力输出的平顺性。设计过程中，叶片的翼型曲面参考了低速涵道的气动特性做了扭转角匹配，从叶根到叶尖的弦长与安装角逐步过渡，保证不同半径位置的叶片截面都能在设计转速下处于合适的攻角区间，减少气流分离带来的效率损失与气动噪声。

支柱部分与叶片采用一体化结构设计，中心的安装孔位匹配常规EDF电机的输出轴尺寸，安装端面预留了锁紧定位的贴合面，保证转子装配到电机轴上后不会出现径向跳动，支柱的辐条结构做了流线型修型，减少气流经过中心区域时的阻力，同时辐条的分布角度与叶片位置做了错位匹配，避免气流经过支柱时产生的紊流直接冲击叶片前缘，降低运转时的气动干扰。从安装边界来看，整个转子的轴向尺寸控制在适配70毫米EDF常规壳体的范围内，不需要额外修改涵道外壳的内部空间就能直接替换同规格的原厂转子，叶片前缘做了小角度的钝化处理，既不影响气动效率，也能避免轻微异物吸入时出现叶片崩缺的问题。

在实际装机测试的工况下，这套转子在额定转速区间内的动平衡表现稳定，六叶结构带来的更高排气流量能让航模获得更充沛的低速推力，适合需要大拉力起飞的固定翼涵道机型，同时均匀的叶片分布也降低了高转速下的共振概率，减少对航电机身内部电子元件的振动干扰。结构设计上充分考虑了小尺寸涵道的装配公差，中心安装孔的公差带匹配常用电机轴的配合精度，装配时不需要额外打磨就能实现紧配合，支柱的结构强度经过离心载荷校核，在设计最高转速下不会出现结构变形，保证长期使用的结构可靠性。
