无人机动力系统专用电机安装固定支架

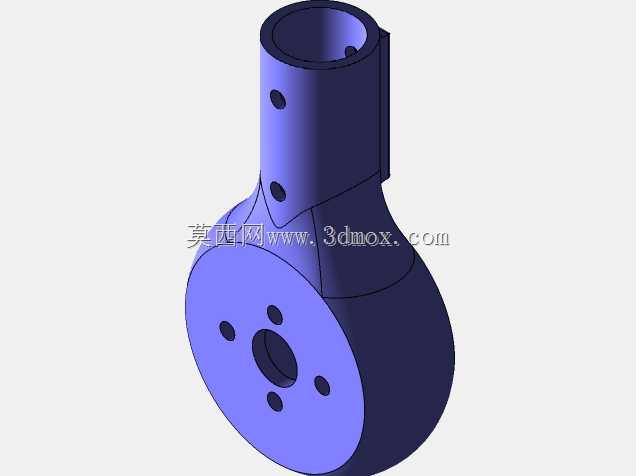

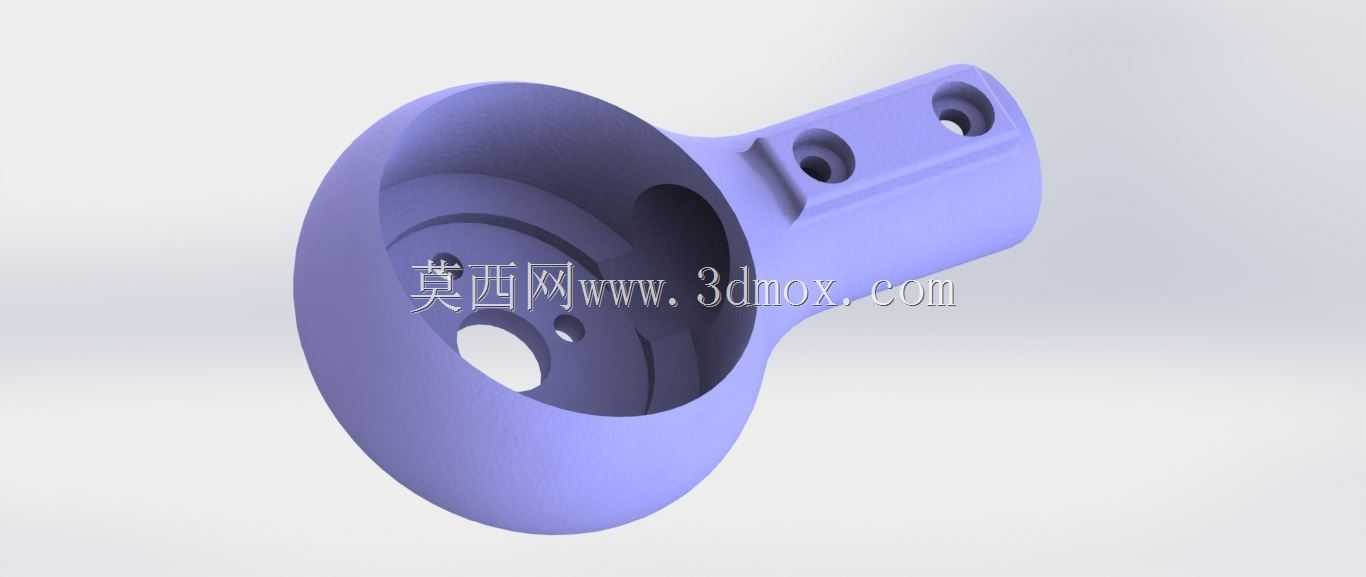

在多旋翼无人飞行器的机架结构设计中，动力单元的安装固定件是直接影响飞行稳定性与动力传递效率的核心零件，这款支架正是针对小型多旋翼平台的电机安装需求开发的结构件。从实际装机场景来看，该支架适配外径22mm-28mm区间的圆形碳管机臂，上端的抱箍式结构通过侧面两颗锁紧螺钉实现与机臂的抱紧固定，抱紧接触面做了微弧面贴合处理，避免硬锁紧时对薄壁碳管造成局部压损，同时能抵消电机高速转动时产生的周向扭转力矩，防止动力单元在大油门工况下出现偏转移位。下端的法兰式安装面是与无刷电机端盖配合的定位结构，法兰面中心预留了电机轴穿过的避让通孔，周围四个呈圆周均布的安装孔位对应主流22系列、23系列外转子无刷电机的固定孔距，安装时电机端盖与法兰面完全贴合，能将电机运转产生的振动均匀传递到机臂结构上，减少局部应力集中。设计过程中特意将支架主体做了渐变式的流线过渡，没有采用直角转折的生硬结构，一方面是降低飞行过程中支架本身带来的空气阻力，另一方面是优化注塑或3D打印成型时的应力分布，避免转角处出现成型缺陷或受力断裂。从安装边界来看，支架整体轴向长度控制在45mm以内，法兰端最大外径38mm，安装后不会超出常规多旋翼机臂的外侧轮廓，不会与相邻的螺旋桨旋转平面产生干涉，同时上端抱箍的开口宽度预留了0.2mm的装配间隙，既能保证碳管插入时的顺畅度，又能在螺钉锁紧后提供足够的抱紧摩擦力。针对不同机型的适配需求，支架侧面预留的走线槽可以让电机的三相电源线从支架内部穿过，顺着机臂走线到电调位置，避免线材外露被螺旋桨打到，也能减少飞行时的线材风阻。实际装机测试中，这款支架可以兼容四旋翼、六旋翼以及小型共轴双旋翼直升机的动力安装需求，不管是用于航拍作业的消费级无人机，还是用于教学实验的小型DIY飞行器，都能通过该支架实现动力单元与机臂的可靠连接，支架的壁厚控制在2.5mm，在保证结构强度足够承受3kg以内单轴拉力的前提下，尽可能降低了零件自身重量，符合无人机结构设计中“减重不减刚”的核心原则。
