简易固定翼滑翔飞行器结构设计

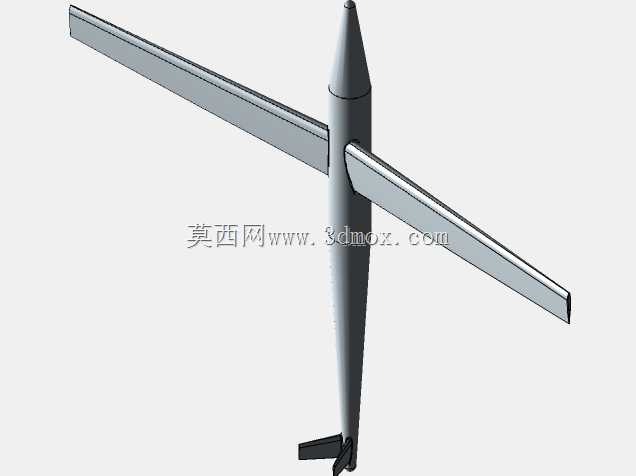

这款滑翔机结构采用极简构型设计，核心面向航空入门教学、低速气动验证场景使用，可作为中小学航模科普的演示载体，也能为小型固定翼无人机初期布局验证提供基础参考框架。整机采用中单翼常规布局，细长锥形机身有效降低飞行过程中的迎面阻力，机头做钝尖修型，既避免尖锐结构带来的使用安全隐患，也能在低速飞行状态下优化头部气流附着效果，减少紊流对机翼前段的干扰。机翼采用等弦长矩形翼型设计，平直翼构型在低速下拥有更优的升阻比，加工难度低，不需要复杂的翼型曲面加工工序，无论是采用泡沫切割、轻木粘接还是3D打印制作，都能快速完成实体样机的加工，机翼与机身采用插接式装配结构，不需要额外的紧固件即可完成组装，拆卸后可大幅缩小收纳体积，方便户外试飞时的携带运输。尾翼部分配置垂直安定面与水平安定面，垂直尾翼布置在机身尾部末端，为整机提供航向稳定性，水平尾翼与机翼保持平行安装，保障纵向飞行姿态的稳定，尾翼与机身同样采用插接固定，可根据试飞时的重心表现灵活调整尾翼安装角度，快速修正飞行过程中出现的抬头、低头偏差。从安装边界来看，整机展长控制在常规航模试飞的合理区间，机身长度与翼展比例符合低速滑翔机的常规配平要求，机翼安装位置预留了足够的设备安装空间，可根据使用需求加装小型配重块调整整机重心位置，重心设计区间落在机翼平均气动弦长的前三分之一位置，符合无动力滑翔机的常规配平要求，能够保障无动力投掷滑翔时的姿态稳定。设计过程中刻意简化了不必要的曲面结构，所有零部件均采用规则几何构型拼接，没有复杂的倒扣、薄壁特殊结构，建模过程中不需要复杂的曲面拆分操作，新手建模学习者也能快速参照完成结构复刻，理解固定翼飞行器的基本布局逻辑。实际使用场景中，该结构既可以作为手掷滑翔机直接使用，也可在机头位置预留的安装空间内加装小型动力模块，改造为简易电动固定翼航模，机翼表面平整，可根据试飞需求粘贴副翼舵面，加装微型舵机后实现横滚姿态控制，拓展飞行操作的可玩性。结构各部件的连接处均做了圆角过渡处理，避免应力集中导致的起降碰撞损坏，机身尾部的厚度做了渐变收窄，在保障结构强度的前提下尽可能降低尾部结构重量，减少整机配平时需要额外增加的配重重量，提升整机的滑翔滞空性能。
