MQ-1捕食者长航时察打一体无人机结构模型

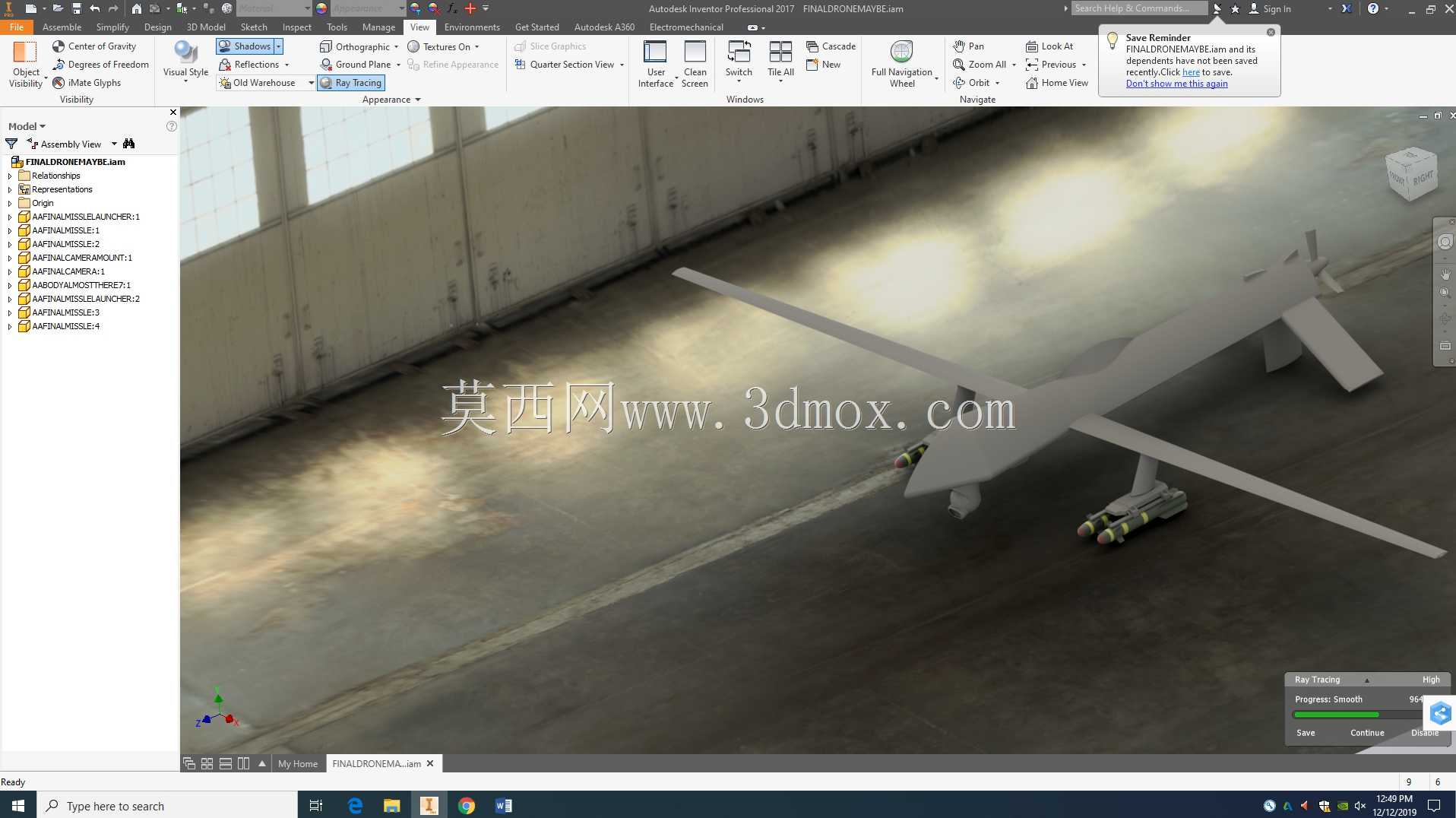

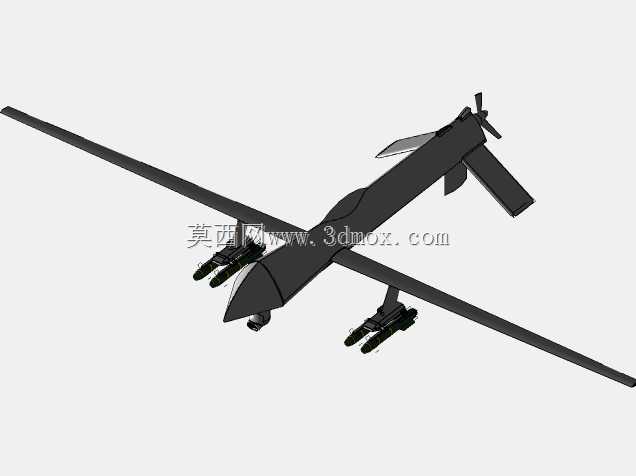

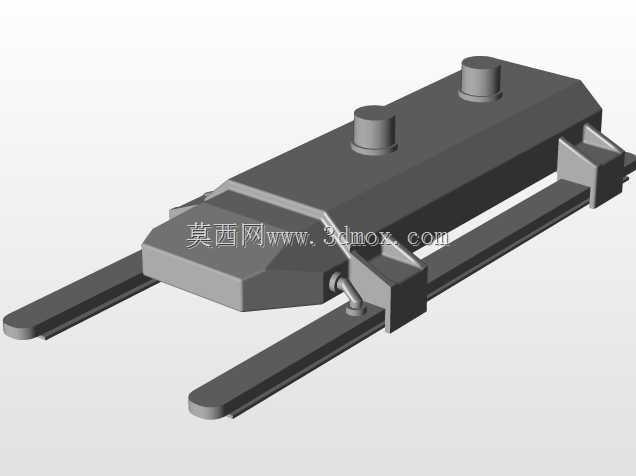

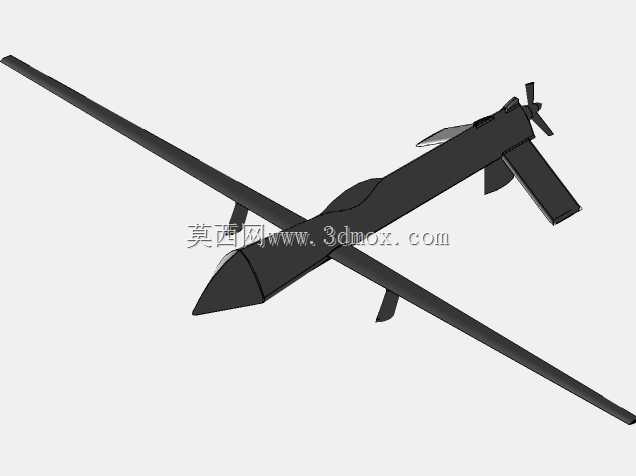

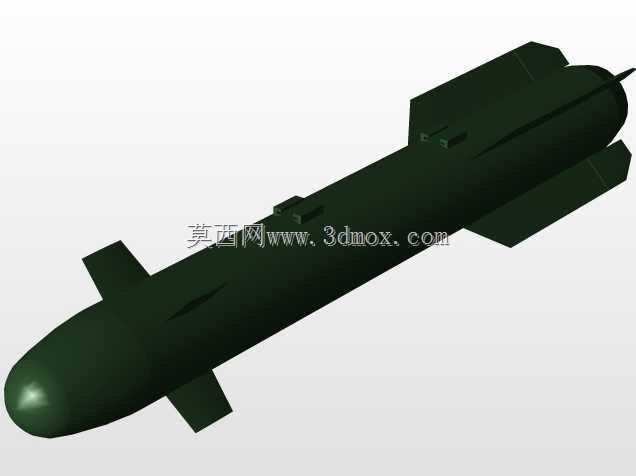

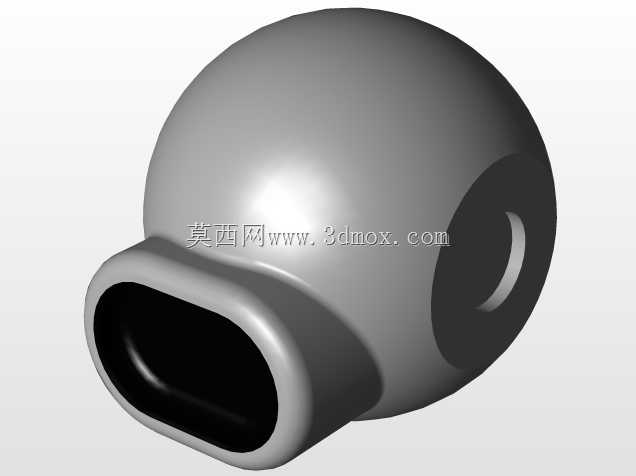

该模型还原的察打一体无人机，最初列装场景以战区前沿持续侦察为主，后续拓展出精确对地打击能力，可在中低空域执行长时滞空任务，既能够为地面指挥单元传输实时战场态势影像，也可挂载小型精确制导武器对时间敏感性目标发起快速打击，在边境巡逻、反恐作战、要地防空补盲等场景中均有成熟应用。从气动布局设计来看，模型还原了大展弦比平直下单翼构型，这种布局能够在低亚音速飞行状态下获得极高的升阻比，配合尾推式螺旋桨动力单元，可在较低油耗水平下维持数十小时的连续飞行能力，机身采用流线型截面设计，从机头光电探测舱位置平滑过渡至尾翼段，尽可能降低飞行过程中的空气阻力。模型完整呈现了机身下方的两处武器挂点结构，挂点位置沿机身纵轴对称布置，距离机身重心的距离经过严格匹配，避免挂载载荷后影响整机配平平衡，每个挂点可适配对应规格的机载弹药或任务吊舱，安装接口预留了标准的连接点位，可匹配不同任务载荷的快速换装需求。机头下方的球形光电转塔结构做了细节还原，该转塔可实现多自由度旋转，内部集成可见光、红外探测模块，可在复杂气象条件下完成对地目标的搜索、识别与跟踪，为打击任务提供目标指引。尾翼采用V型尾翼布局，相比常规垂尾平尾组合结构，能够有效减少尾翼部分的雷达反射截面积，同时降低结构重量，尾翼操纵面的偏转结构在模型中也有对应体现，可直观展示飞行姿态调整的作动逻辑。起落架采用前三点式可收放结构，前起落架位于机头下方，主起落架布置在机翼根部位置，收放路径完全贴合机身内部预留舱室空间，不会与机载设备、燃油舱产生干涉。在建模过程中，整机外形尺寸严格参照实机比例缩放，各部件的安装边界做了精准匹配，机翼与机身的连接段做了加强结构的细节呈现，尾撑段与机身主体的连接过渡自然，螺旋桨桨叶的翼型弧度、挂架与机翼的连接角片、光电转塔的密封边框等细节均有还原，能够直观展示该型无人机的整体结构布局与各系统的位置分布，可用于航空装备结构教学、无人机气动布局方案参考、相关科普场景的展示使用，也可作为同类型无人机改型设计的基础参考框架，帮助设计人员快速梳理长航时固定翼无人机的结构布置逻辑，校验挂点、起落架、探测设备的位置合理性，规避不同系统之间的安装干涉问题。
