小型便携盒式无人机承载骨架结构设计

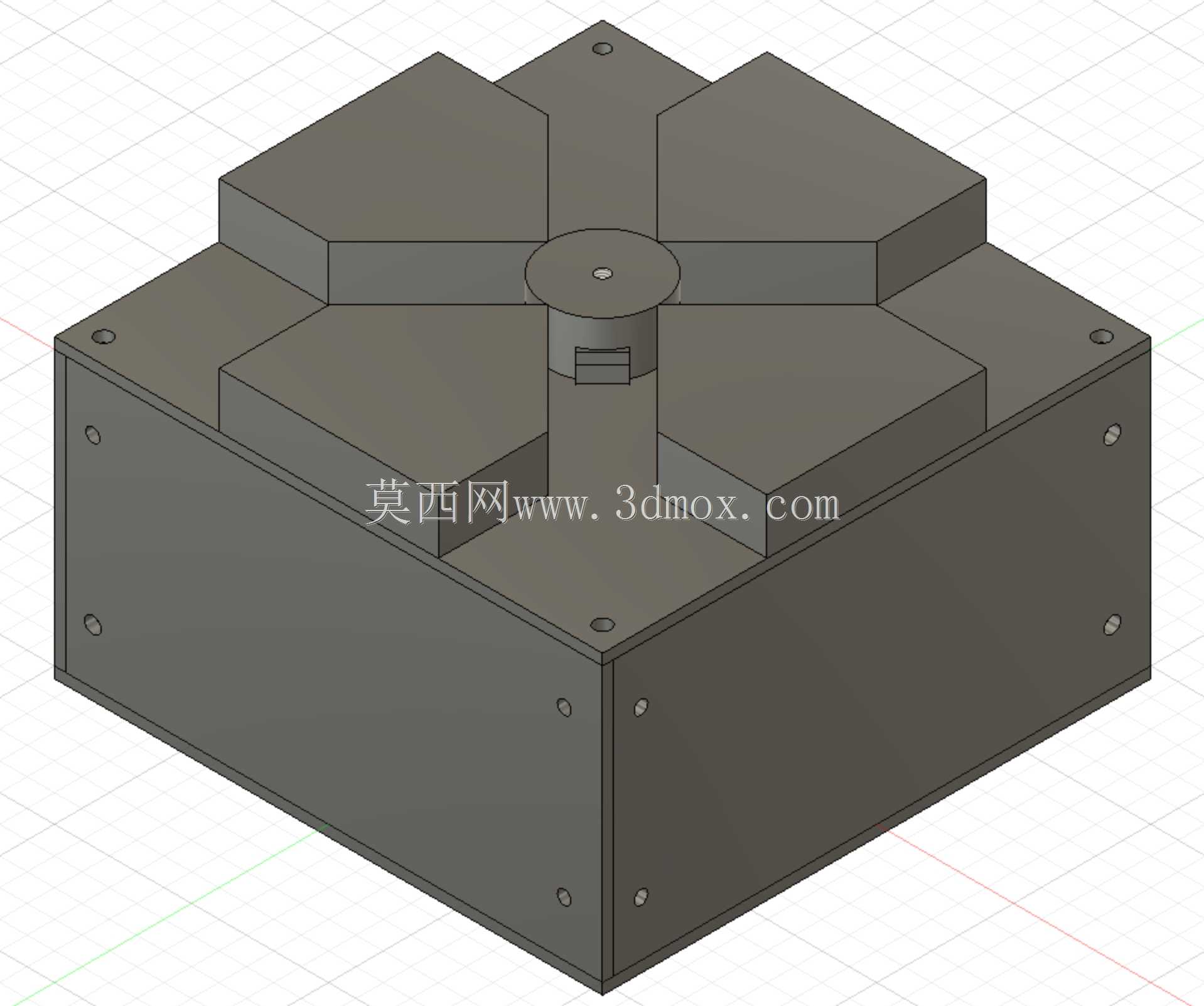

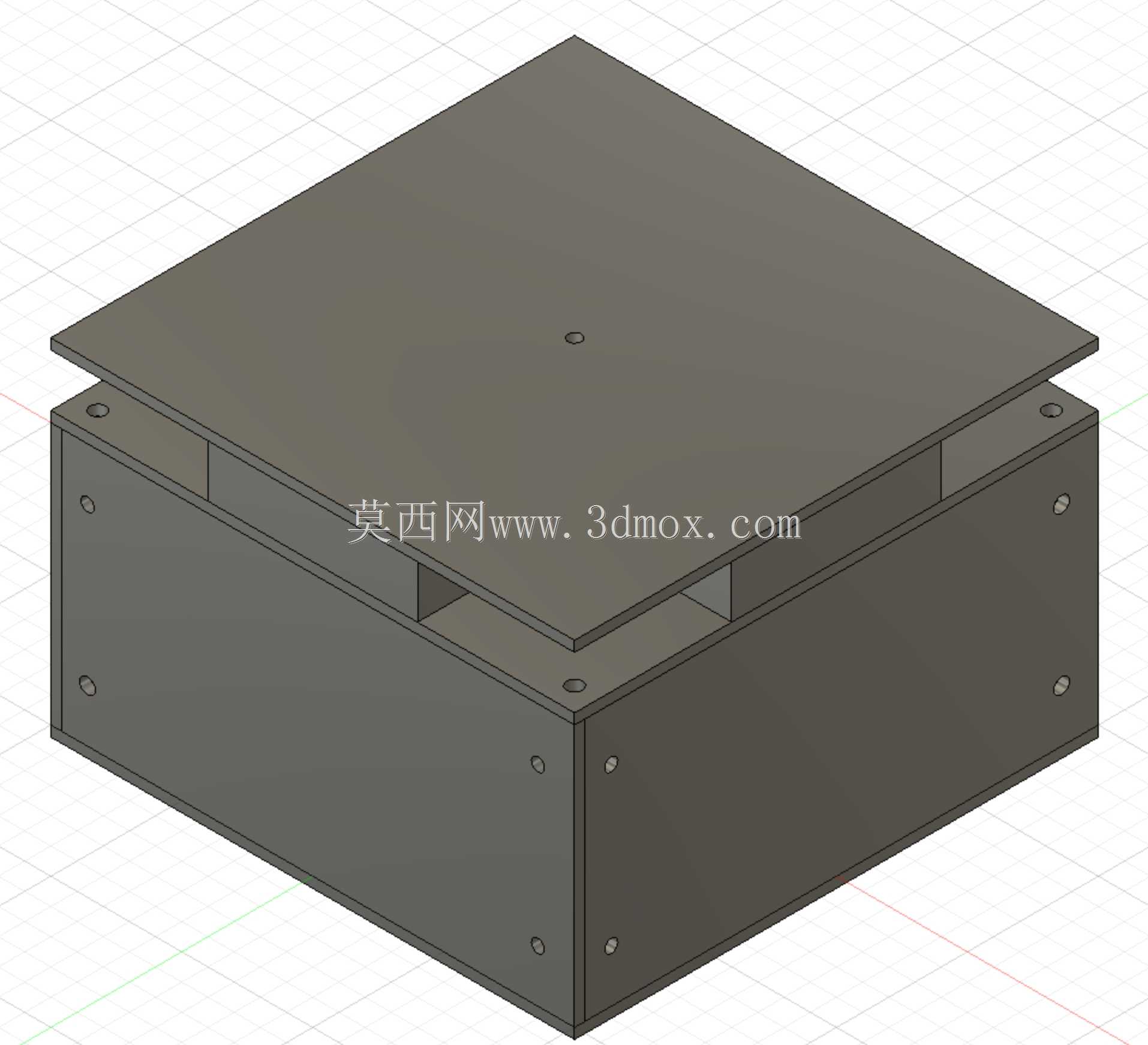

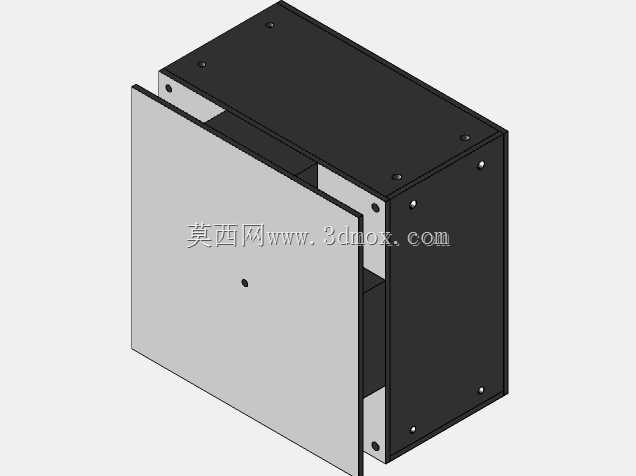

这款盒式骨架结构主要面向消费级小型便携无人机的开发场景，适配日常随身航拍、短途户外轻量作业、入门级飞行体验这类对设备收纳体积、携带便捷性有较高要求的使用需求，核心作用是为无人机的飞控模块、动力组件、储能单元以及功能载荷提供稳定的安装基准，同时承担飞行过程中的载荷传递与结构防护作用。从功能特性来看，整体采用方正盒型的封闭式框架布局，上下分层的安装面预留了统一的螺接固定点位，上层平板可直接承载核心功能模块的安装，下层围合形成的封闭腔体可容纳电池、线路等内置组件，侧面的围板通过均匀分布的紧固件实现拼接，既可以在日常携带过程中抵御外部磕碰对内部元件的冲击，也能在飞行过程中抵消旋翼转动带来的持续振动，避免结构共振影响飞控稳定性。设计思路上全程围绕低成本、易量产、高通用性的核心目标展开，整体采用正方形对称构型，所有结构件均采用标准化的对称设计，没有异形定制零件，既可以降低开模与加工的成本，也能减少装配过程中的零件区分难度，普通作业人员无需复杂工装即可完成整机组装；方正的盒型轮廓可以让无人机像日常收纳的小盒子一样直接放入口袋、随身小包中，不需要额外定制专用的收纳防护箱，进一步降低用户的携带负担。从安装边界与尺寸适配来看，整体外轮廓为规整的正六面体结构，所有安装孔位均采用等距排布的通用规格，上层安装面的中心预留了定位基准孔，可适配不同规格的飞控板、摄像模块的安装需求，侧面围板的固定点位沿边均匀分布，可根据实际动力配置调整侧板的开孔位置，适配不同尺寸的旋翼电机安装座，框架内部的腔体预留了足够的走线空间，不会出现线路挤压干涉的问题；上下层板之间的间隙经过精准核算，既可以满足内置元件的散热需求，也能控制整体的结构高度，将整机收纳体积压缩到便携设备的合理区间。这类对称标准化的骨架设计，还能大幅降低后期维护的零件替换成本，单个结构件损坏后可直接替换同规格零件，不需要针对特定位置定制配件，对于面向大众消费市场的低成本小型无人机来说，能够有效拉低整机的生产与维护门槛，适配大规模量产的需求。
