折叠式四旋翼航拍飞行器结构设计

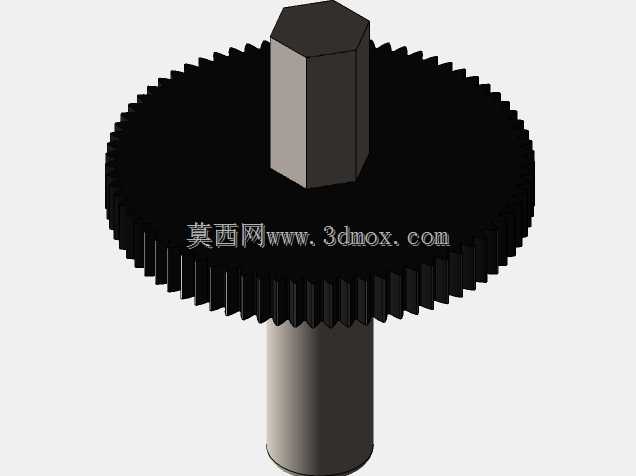

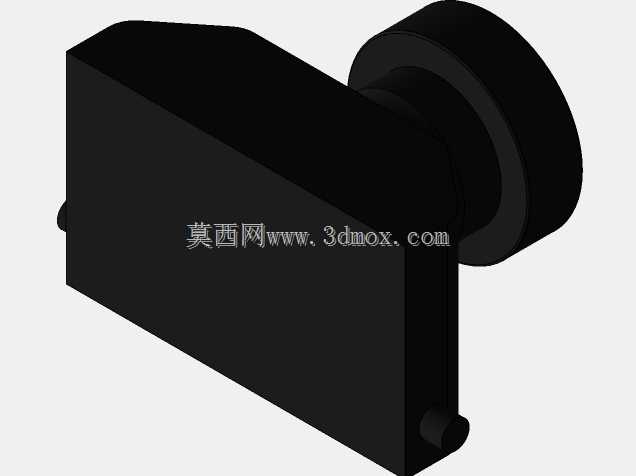

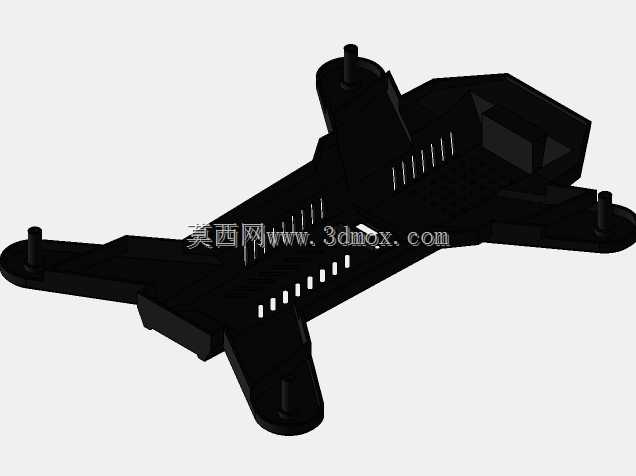

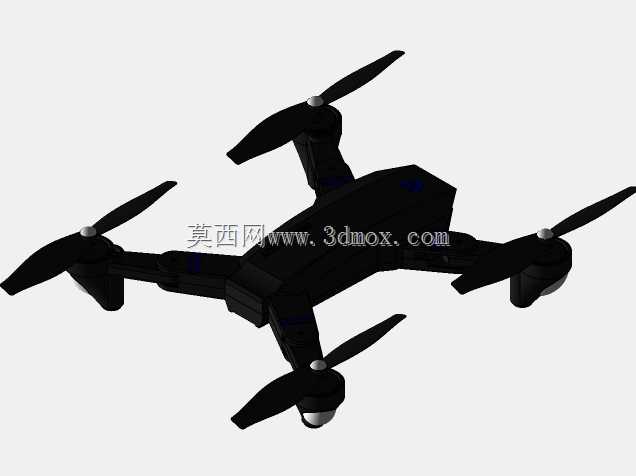

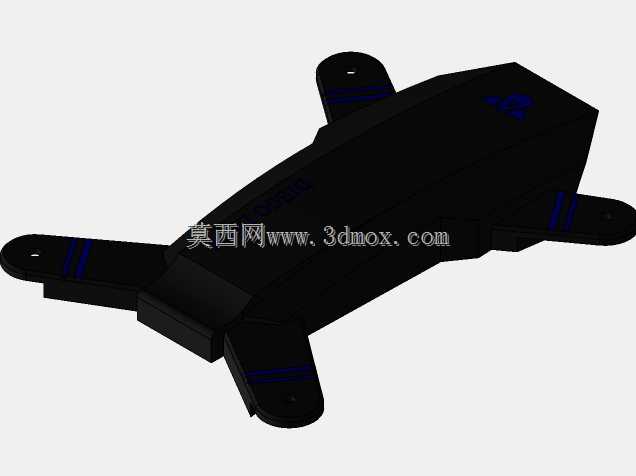

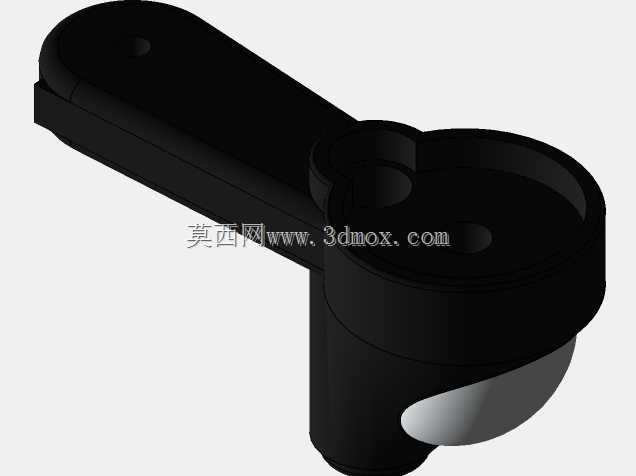

这款折叠式四旋翼飞行器的结构设计，首先围绕户外便携作业场景做了核心优化，日常作业中不管是电力线路巡检、农林植保小样区勘测，还是户外航拍素材采集，折叠状态下可直接放入常规双肩背包侧袋，不需要额外定制防护箱，转场时的携带负担大幅降低。从结构布局来看，机臂采用转轴式折叠锁紧结构，展开后机臂与主机身的锁紧面做了锥面定位设计，飞行过程中机臂不会因为旋翼振动产生松旷偏移，四个旋翼的动力输出轴线始终保持与机身水平面垂直，避免了机臂偏移带来的飞行姿态偏移问题。机臂末端的电机安装座预留了标准的电机安装孔位，适配常规22系列无刷电机，安装时不需要额外做转接件，电机座下方集成了桨叶保护座的安装接口，在人员密集区域作业时可快速加装保护圈，降低桨叶剐蹭带来的安全风险。主机身中部为核心舱位，分层设计了飞控安装层、电池安装层与载荷挂载层，飞控安装位预留了减震球安装孔，可直接搭载标准规格的飞控减震板，隔离旋翼转动带来的高频振动，避免飞控陀螺仪采集数据出现偏差；电池舱采用抽拉式锁紧结构，适配常规3S/4S航模锂电池，安装到位后自动触发锁紧卡扣，飞行过程中不会因为机动动作出现电池滑脱，同时电池接口做了导向设计，盲插即可完成供电连接，户外换电作业不需要反复对准接口。机身底部预留了通用载荷安装孔位，可根据作业需求快速更换航拍相机、小型抛投装置、气体检测模块等不同载荷，孔位间距采用通用航模载荷标准，不需要重新打孔适配。从尺寸边界来看，折叠状态下整机轮廓尺寸控制在180mm×100mm×80mm以内，可轻松放入常规摄影包的隔层；展开状态下旋翼轴距为280mm，单支桨叶长度为120mm，作业时的最小安全悬停空间只需要直径500mm的无遮挡区域，在楼宇间、林间等狭窄空间作业时的通过性更强。机身外壳采用上下扣合结构，接缝处做了止口设计，日常小雨环境下作业时，可阻挡少量雨水溅入核心舱，避免电路出现短路问题；机臂转轴处做了阻尼设计，折叠展开时的阻尼感均匀，长期使用后不会出现转轴松垮的问题，锁紧结构的重复定位精度控制在0.1mm以内，每次展开后不需要重新校准旋翼的动平衡参数。在结构强度校核阶段，机臂主体采用玻纤增强尼龙材质，既保证了足够的结构强度承受飞行时的拉力与机动过载，又将整机空重控制在合理范围，配合常规容量电池可实现20分钟以上的有效作业时长，机臂的受力薄弱位置做了加强筋设计，做小速度迫降时，机臂可吸收大部分冲击能量，不会直接断裂损坏核心舱内的电子元件。
