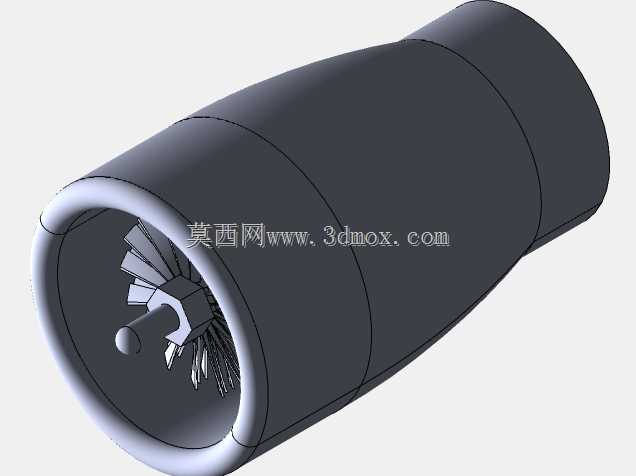

航空涡轮动力单元结构设计方案

该航空涡轮结构主要面向小型航空动力单元的试验验证场景，可适配微型涡喷动力试验台、小型无人机动力系统的原理样机开发环节，也可作为航空类教学实训的结构演示载体，帮助从业者理解涡轮动力单元的气流组织逻辑与部件配合关系。从功能特性来看，该结构整合了进气整流段、涡轮叶轮做功段、壳体包容段三个核心功能区，进气端采用收敛型流道设计，能够对进入叶轮的气流做初步整流，降低进气紊流对叶片的冲击损耗，叶轮部分采用径向叶片布局，可在气流冲击下将流体动能转化为旋转机械能，外侧的分段式壳体既承担流道约束作用，也为内部叶轮提供防护与安装定位基准。设计过程中优先考虑了部件的装配可行性，壳体采用分段拼接结构，各段之间通过止口定位，可降低加工阶段的同轴度控制难度，叶轮与中心轴的连接采用六角定位结构，能够传递更大扭矩的同时，避免高速旋转下的连接松脱风险，进气端的中心凸台结构用于安装前轴承组件，可对叶轮轴系提供前端支撑，减少轴系高速运转时的径向跳动量。从安装边界来看，该涡轮整体为回转类结构，最大外轮廓位于壳体中段，安装时可通过壳体外侧的环形凸台做轴向定位，进气端与排气端的接口均采用等直径圆柱面设计，可直接对接标准通径的气流管路，无需额外做转接结构设计，轴系输出端从壳体尾部伸出，可通过联轴器连接负载端的测试设备或者动力输出组件。在实际工程应用中，这类小型航空涡轮结构常被用于小型飞行器的辅助动力单元，为机载设备提供电力或者压缩气源，也可作为地面小型高速气源的核心做功部件，设计阶段充分考虑了高速旋转工况下的结构强度需求，壳体壁厚做了均匀化处理，避免应力集中区域的出现，叶片根部做了圆弧过渡处理，可降低高速旋转下的根部应力集中，提升结构的疲劳寿命。
