民用飞机机身内部结构三维数模

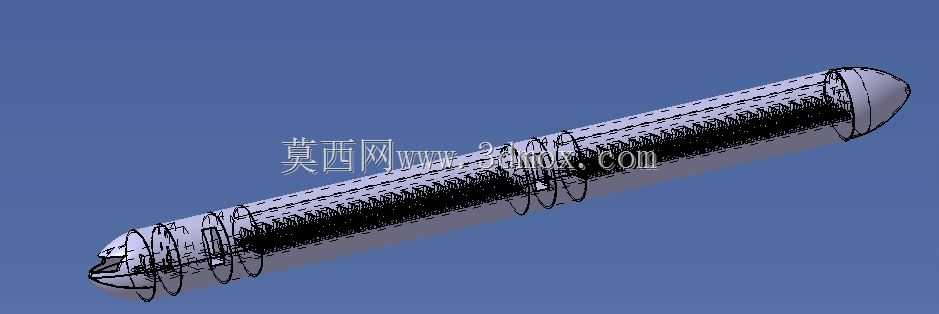

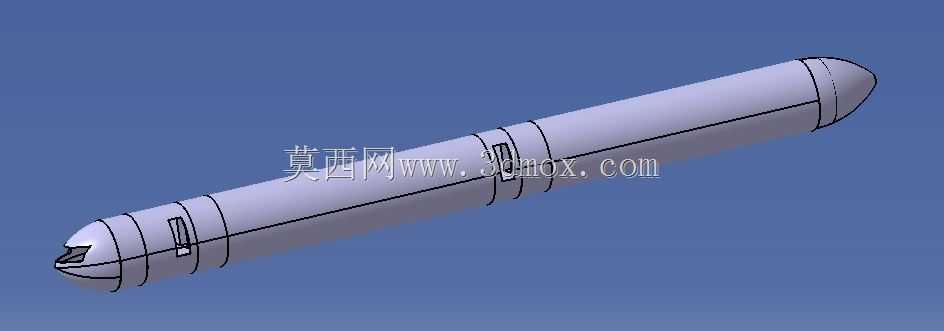

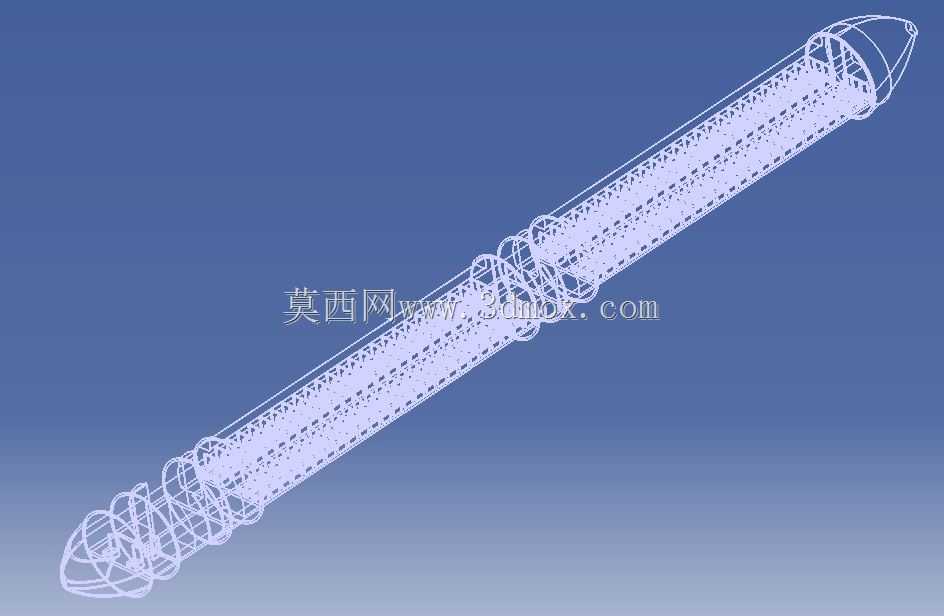

在民用航空装备的研发流程中，机身作为整架飞机的核心承载基体，承担着连接机翼、尾翼、起落架等各关键子系统，容纳客舱、货舱、机载设备、燃油管路等内部单元的核心作用，其结构设计的合理性直接决定了整机的气动效率、结构强度、重量控制水平与运维便利性。这套数模完整还原了民用飞机机身的内部布局逻辑，从机头雷达罩后端的驾驶舱区域开始，沿机身轴向依次呈现了框梁结构、长桁排布、蒙皮连接节点的空间位置关系，每一处框位的站位设置都匹配民用客机的载荷传递路径设计：气密框承担客舱增压带来的环向载荷，加强框对应机翼、起落架的连接交点位置，将集中载荷均匀扩散到整个机身壁板结构上。从实际工程应用场景来看，这类机身结构数模可用于新研机型的初步方案论证阶段，帮助结构设计人员快速梳理内部管路、线缆、机载设备的排布空间，校核不同站位处的设备安装边界，避免后续详细设计阶段出现结构干涉问题；也可用于航空类专业的教学演示环节，让学习者直观理解半硬壳式机身的受力传递逻辑，区分不同类型框梁的功能差异。设计层面上，数模遵循了民用飞机机身的典型设计思路：机头段采用曲面渐变的流线型外形，匹配整机气动外形要求，降低巡航阶段的压差阻力；中段机身采用等直段截面设计，最大化客舱与货舱的可用容积，同时统一框、长桁的截面规格，减少零部件种类以降低制造与运维成本；尾段逐步收缩过渡，匹配尾翼的安装交点位置，优化尾部流场特性。数模中呈现的内部结构细节，还能帮助设计人员在改型设计阶段快速评估改装方案的可行性，比如调整客舱座椅排布、新增机载设备安装位时，可直接在数模上核对对应位置的结构强度余量、安装操作空间，无需从零开始搭建基础机身框架，大幅缩短方案迭代周期。需要注意的是，这类机身结构的安装边界需要严格匹配机翼根肋、尾翼对接框的交点坐标，所有连接孔位的位置度公差需要满足航空装备的装配精度要求，才能保证后续总装环节的对接顺畅，避免出现应力集中问题影响结构疲劳寿命。
