自制煎饼挂载四旋翼飞行器结构设计

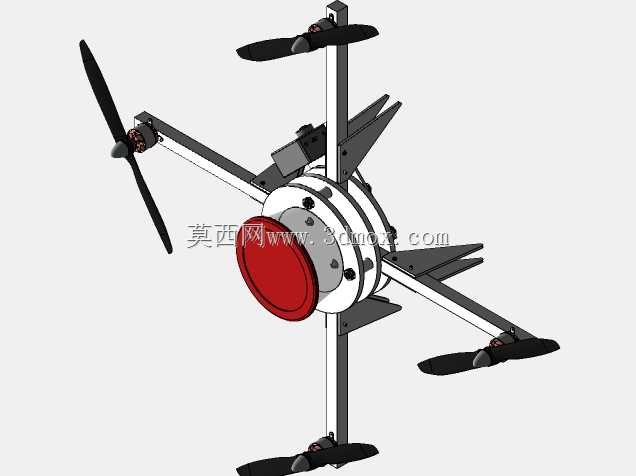

这款四旋翼飞行器的设计核心围绕小型物件空中投送与低空作业场景展开，机身中心采用上下对合的盘式承载结构，预留了标准挂载接口，可适配煎饼类轻质餐食的配送载具，也可更换为小型航拍、环境监测模块，适配城市短途配送、园区巡检、低空航拍等多类作业场景。从结构设计逻辑来看，机臂采用等距十字布局，四根机臂从中心盘向外水平延伸，每根机臂末端独立安装动力单元，动力输出端的螺旋桨采用正反桨配对设计，抵消飞行过程中的自旋扭矩，保证飞行姿态稳定。中心盘的上下壳体通过周向均布的紧固件连接，内部预留了飞控板、电池、电调的安装腔室，走线槽沿机臂内部贯通至末端动力位，避免线材外露在飞行过程中产生风阻或被桨叶剐蹭。机臂与中心盘的连接位置设置了加强筋结构，分散飞行过程中机臂承受的升力与振动载荷，避免长期使用后连接位出现疲劳断裂。从安装边界来看，整机展开状态下对角电机轴间距控制在常用四旋翼的便携尺寸区间，机臂采用快拆式连接结构，拆卸后可放入常规尺寸的设备收纳箱，方便外场作业携带。中心挂载位的承载面做了防滑处理，挂载物的重心与整机重心重合，避免挂载后出现姿态偏移，影响飞行稳定性。起落架采用轻量化支脚结构，分布在中心盘下方四个点位，降落时可缓冲地面冲击，同时为下方挂载的载具预留足够的离地间隙，避免起降过程中挂载物与地面发生磕碰。动力单元的安装座设置了微小的倾角调整余量，可根据实际飞行测试的姿态偏差微调电机角度，优化飞行的操控手感与悬停精度。整机的结构件多采用轻量化板材加工，在保证结构强度的前提下尽可能降低自重，提升有效载荷能力与续航表现，机臂末端的桨叶保护结构可在低空作业时避免桨叶触碰障碍物造成损坏，适配城市楼宇间、园区内部等复杂低空环境的作业需求。
