四旋翼无人机机身壳体结构设计

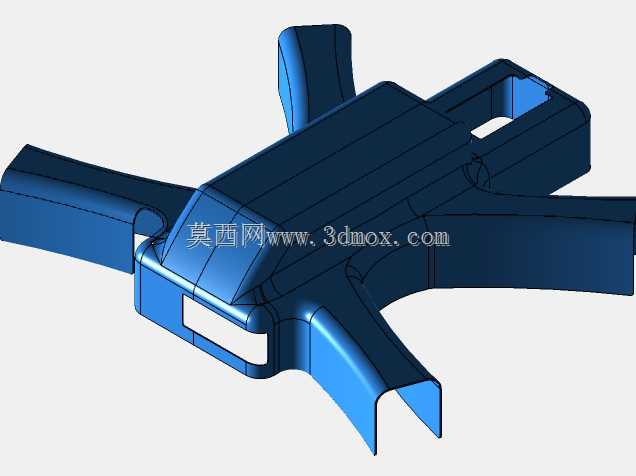

该结构为四旋翼无人机的核心承载机身壳体，主要面向低空航拍、小型作业载荷搭载、教学实训等民用场景，作为整台无人机的安装基体，承担着连接机臂、固定飞控与电池模块、防护内部电子元件的核心作用。设计时优先考虑一体成型的结构合理性，机臂与主体壳体采用一体化延伸布局，减少后续装配的拼接缝隙，降低飞行过程中连接部位的振动松脱风险，四个机臂的延伸角度经过对称校核，保证旋翼安装位的中心距一致，避免飞行时出现升力不对称的偏航问题。壳体上部预留了电池仓的安装卡槽，卡槽边缘做了限位凸起，能够适配常规规格的锂聚合物电池，无需额外绑带即可完成快速固定，同时仓体侧面开有走线缺口，方便电源线路与飞控、电调的连接，避免线路外露被旋翼剐蹭。壳体前部预留了摄像头安装位，带有标准的安装孔位，可直接固定小型航拍模组，孔位周边做了局部加厚处理，抵消飞行时的振动对成像清晰度的影响。机身下部设计有起落架连接的卡扣结构，卡扣的卡合量经过校核，既保证起落架安装后不会在降落冲击下脱落，又能在受到侧向撞击时及时脱开，避免冲击力传导至机身主体损坏内部元件。从安装边界来看，四个机臂末端的电机安装座平面度控制在合理范围内，保证电机安装后转轴垂直于水平面，减少飞行时的动力损耗；壳体整体的壁厚采用渐变设计，受力集中的机臂根部、电池仓位置壁厚稍大，非受力的外观面壁厚适当减薄，在保证结构强度的前提下尽可能降低整机自重，提升续航表现。壳体表面的开槽设计一方面是为了减轻结构重量，另一方面可作为内部电子元件的散热通道，避免长时间飞行时飞控、电调积热导致的工作异常。整体结构没有多余的冗余设计，所有曲面过渡都兼顾了气动减阻与成型便利性，适合采用注塑工艺批量生产，也可通过3D打印制作小批量样机用于飞行测试，机臂的弧度设计既考虑了飞行时的气流导向，也能在发生轻微碰撞时通过自身形变吸收部分冲击力，保护核心的机身主体不受损坏。
