适配赛车航拍场景的四轴防护型机架

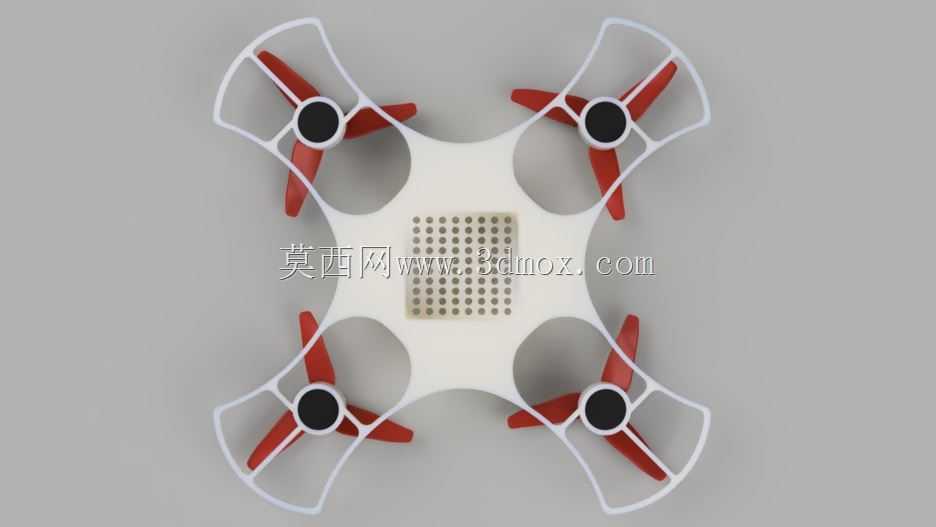

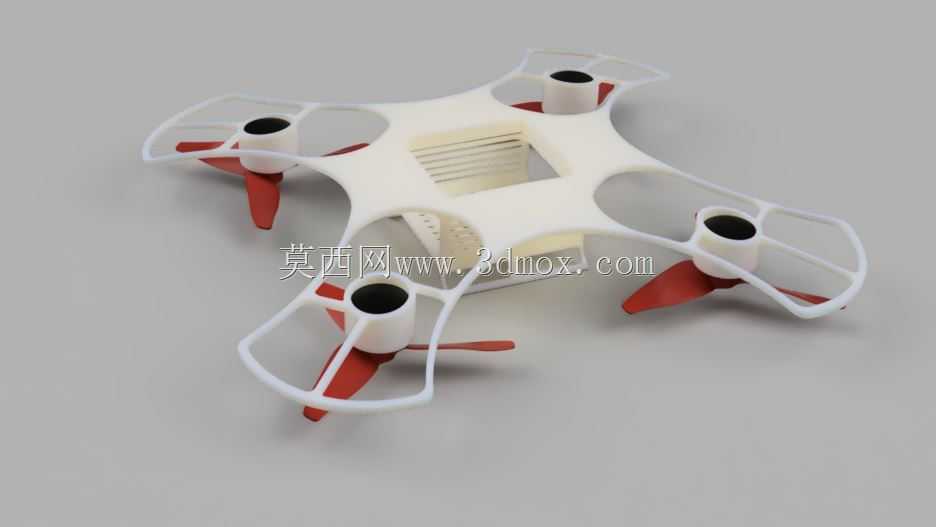

这款四轴机架的设计初衷，是为赛车跟拍、近景竞速航拍场景提供高可靠性的飞行载体，区别于普通航拍机架，它在结构防护、空间集成上做了针对性优化。从实际使用场景来看，赛车跟拍过程中无人机需要频繁在赛道护栏、车身周边做低空高速机动，很容易出现擦碰障碍物的情况，因此机架在四个旋翼外侧集成了一体式防护圈，防护圈与机身主体采用一体化成型结构，没有额外拼接缝隙，碰撞时不会出现防护件脱落的问题，能有效避免桨叶直接撞击障碍物导致炸机。

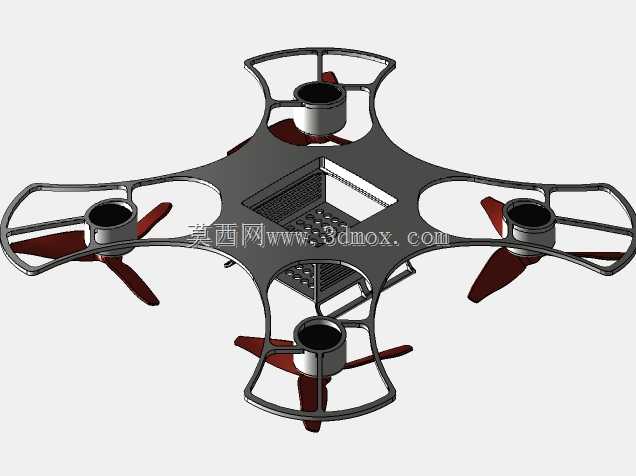

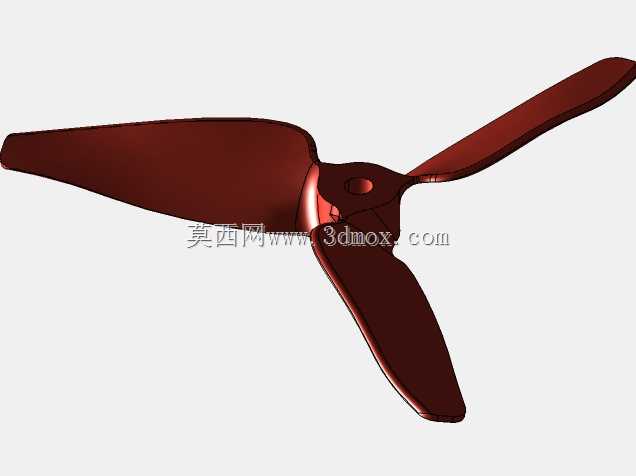

机身主体采用中心镂空的框架结构，中部预留的安装腔室做了分层规划，可同时容纳两块14.8V动力电池、电源分配板、飞行控制器、电调、信号接收器等核心飞控组件，腔室边缘做了走线卡槽设计，所有连接线材可以顺着卡槽规整排布，避免飞行过程中线材晃动干扰飞控传感器，也能减少线材被桨叶卷入的风险。四个机臂从中心腔体向外延伸，末端的电机安装座做了下沉式设计，电机安装后重心低于机臂平面，能提升飞行过程中的姿态稳定性，配合带倾角的桨叶安装位，可在高速前飞时减少空气阻力，提升跟拍过程中的机动响应速度。

从安装边界来看，机架整体轴距适配常规5寸桨叶，防护圈外径控制在合理范围内，不会因为加装防护结构导致机身尺寸过大，影响狭窄赛道内的穿行能力。机身底部预留了相机安装位，可适配轻量化运动相机，安装位做了减震孔位设计，能过滤飞行过程中的高频振动，保证航拍画面的清晰度。机架整体采用轻量化材质制作，在保证结构强度的前提下尽可能降低自重，搭配两块14.8V电池时可获得足够的续航时间，满足单节赛车赛程的跟拍需求。

设计过程中针对赛车场景的特殊需求做了多处细节优化，比如机身表面做了减阻流线处理，高速飞行时不会产生多余的紊流影响飞行姿态；防护圈边缘做了圆弧过渡，即使碰撞到车身或者护栏，也能顺着圆弧滑开，不会出现卡滞导致坠机；所有电子元件的安装位都做了限位设计，在大机动过载、急停急转的情况下，内部元件不会出现移位，保证飞控系统的工作稳定性。
