五缸星型航空活塞动力装置结构

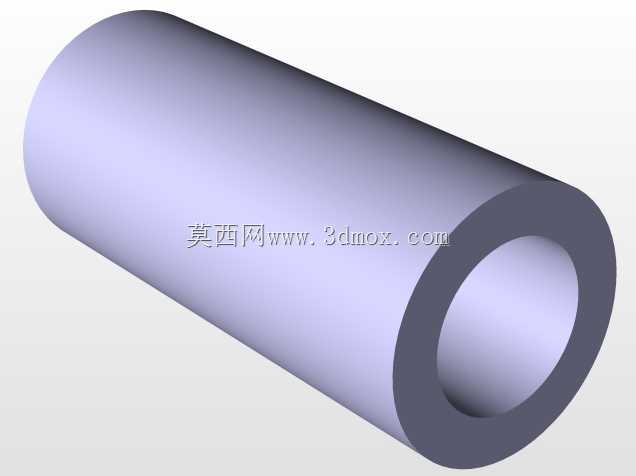

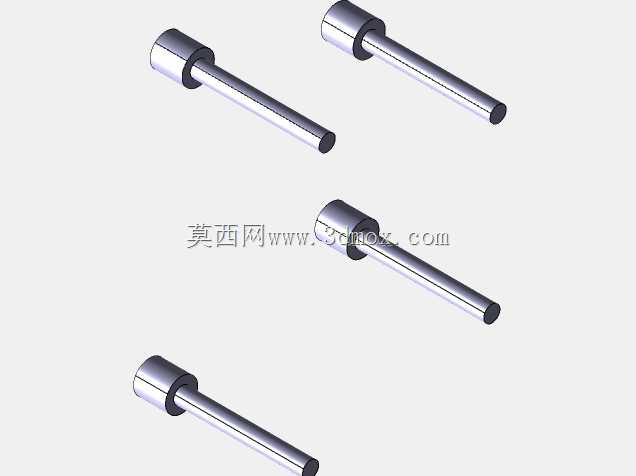

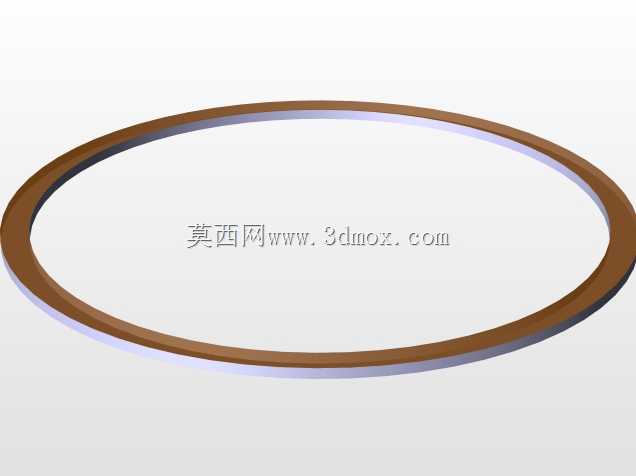

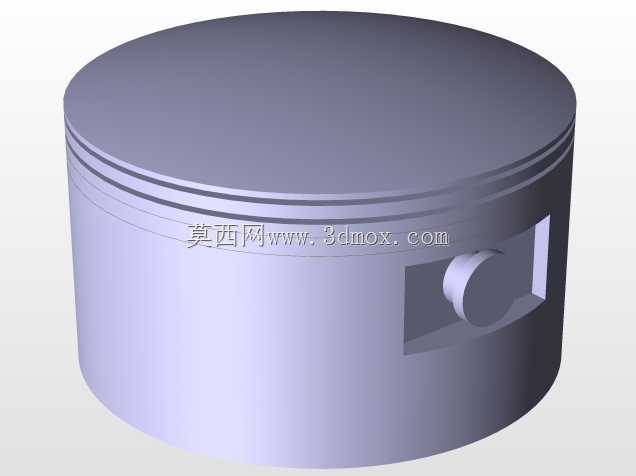

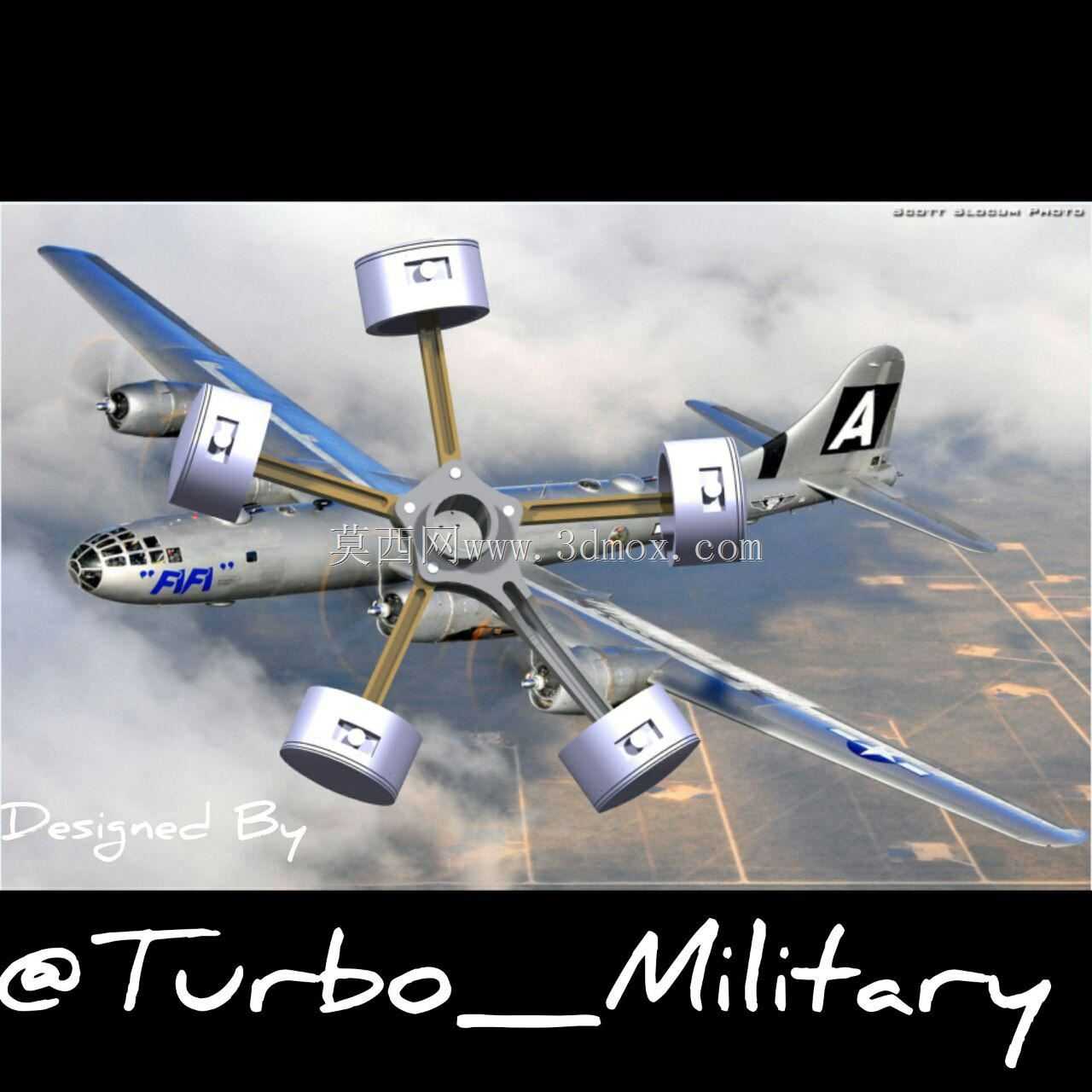

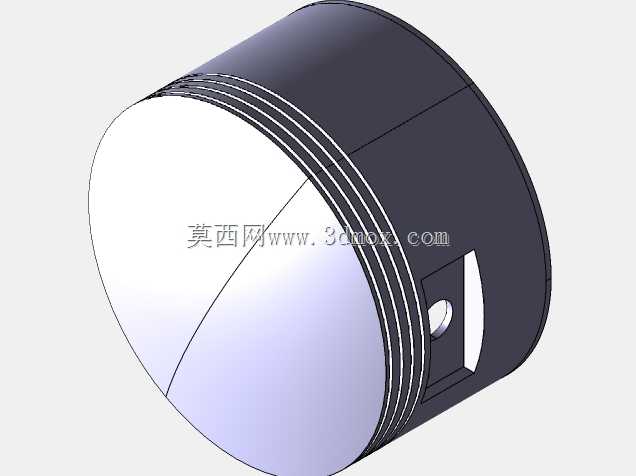

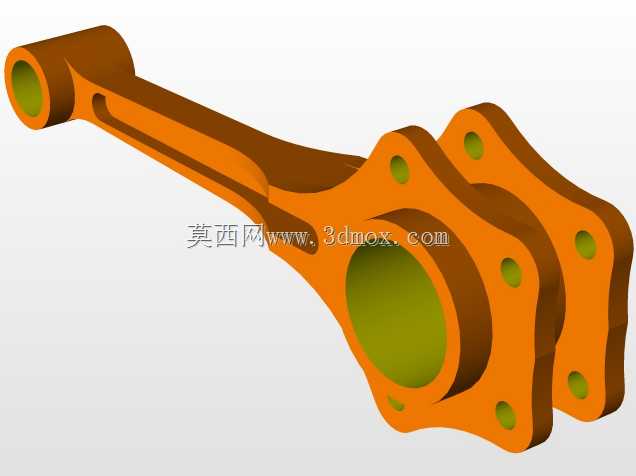

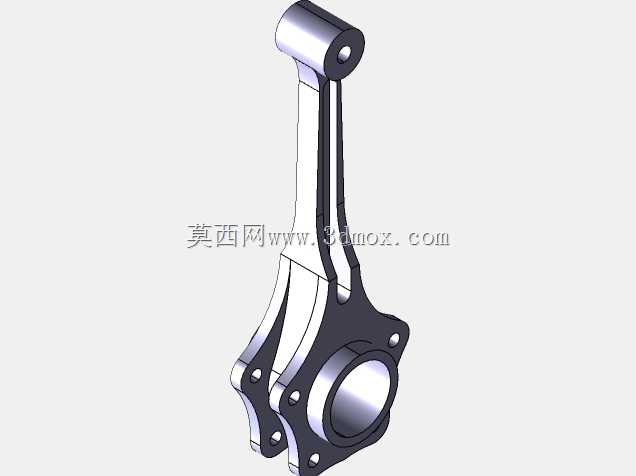

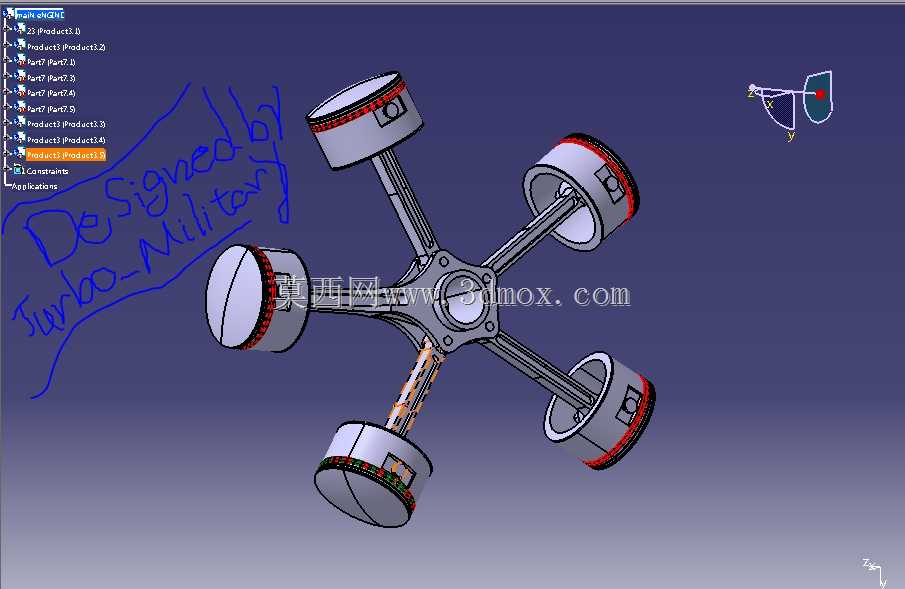

在早期螺旋桨航空器的动力选型阶段，星型活塞发动机凭借紧凑的径向布局，成为轻型通航飞机、初级教练机的主流动力配置，这类动力装置的气缸围绕中心曲轴呈辐射状排布，相比直列、V型动力布局，能在更小的迎风面尺寸下实现更大的总排量，同时缩短曲轴整体长度，降低动力段的整体重量占比。这套五缸径向动力结构的设计核心，是围绕中心曲柄的圆周均布逻辑，五个气缸组件以72度夹角均匀分布在曲轴箱的径向安装位，每个气缸的活塞通过独立连杆与中心曲柄销连接，做功行程沿圆周依次错开，能让动力输出的扭矩波动更小，相比少缸直列结构，不需要额外加装大质量飞轮就能维持运转平顺性，适配螺旋桨的低转速大扭矩输出需求。从安装边界来看，这类径向动力的核心安装基准是中心曲轴的输出端法兰，法兰端面设置有标准的螺栓孔位阵列，可直接匹配螺旋桨的安装座，曲轴箱后侧的安装支脚则用于和飞机防火墙的承力支架连接，整体径向尺寸控制在适配轻型飞机机头整流罩的范围内，不会超出常规轻型机的机头截面边界，气缸外侧的散热鳍片直接暴露在迎面气流中，不需要额外布置复杂的液冷管路，能大幅降低动力系统的维护复杂度。设计过程中需要重点考量连杆的运动干涉问题，由于五个连杆共用同一曲柄销，主连杆与副连杆的铰接点位置需要经过运动仿真校核，确保活塞在上下止点往复运动时，各连杆之间不会出现运动碰擦，同时活塞销的偏置设计能降低做功行程中活塞对气缸壁的侧压力，减少缸套的偏磨风险。每个气缸组件独立设置进排气道与气门机构，沿圆周排布的结构能让每个气缸都获得均匀的冷却气流，避免局部过热问题，中心曲轴箱采用分体式结构设计，方便内部曲柄连杆机构的装配与检修，曲轴的前后端分别设置支撑轴承，能承受螺旋桨旋转带来的轴向与径向复合载荷，适配航空器飞行过程中的复杂受力工况。这类动力结构除了航空领域应用外，也可作为小型固定式动力装置、复古特种车辆的动力源，其外露的机械结构也常被用于工业展示、教学教具的结构演示场景，帮助从业者理解往复式内燃机的曲柄连杆工作逻辑与径向布局的优势特点。
