星型布局径向活塞动力装置结构

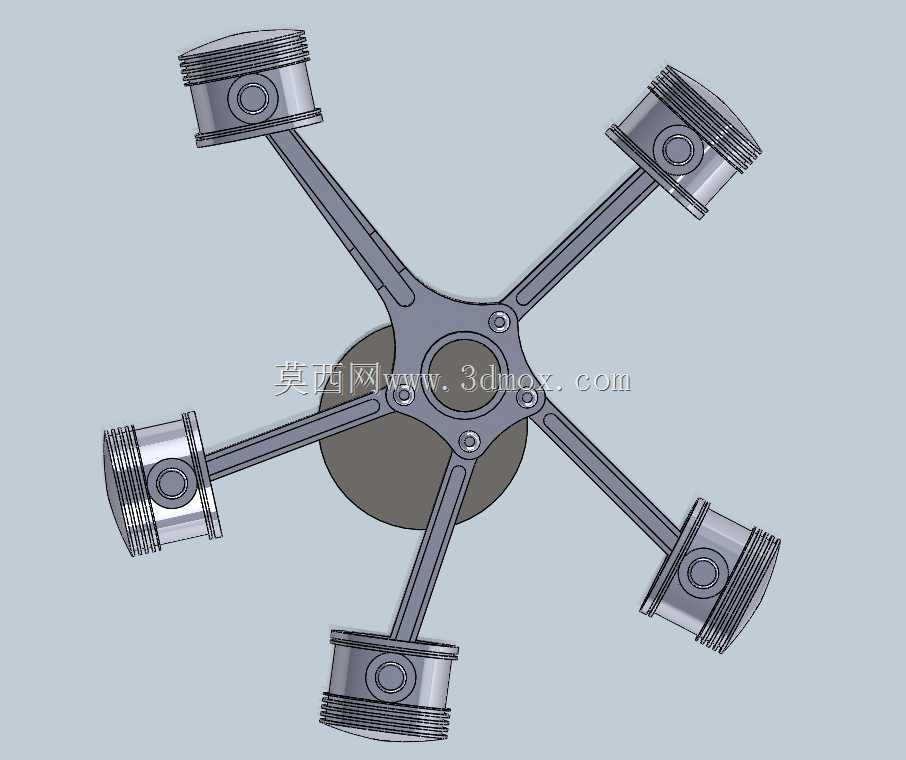

这类径向布局的活塞动力装置，早期在航空动力领域应用极广，在燃气轮机尚未普及的阶段，凭借紧凑的径向排布特性，能在有限的机头迎风截面内布置更多气缸，在相同输出功率等级下，整机轴向尺寸远小于直列、V型排布的动力装置，非常适配早期螺旋桨飞机的机头安装边界，不需要额外设计复杂的传动转接结构，曲轴输出端可直接对接螺旋桨桨毂，大幅缩短动力段的整机长度，降低机身前部的结构重量。从结构设计逻辑来看，所有气缸以中央曲轴为圆心呈放射状均匀分布，每一组气缸的活塞通过连杆直接与中央曲轴的曲柄销连接，相比多排直列发动机的分轴段曲轴结构，这种单曲轴销承接全部连杆的设计，大幅简化了曲轴的加工工艺难度，同时所有气缸的散热面直接暴露在迎面气流中，在早期风冷散热的技术条件下，不需要设计复杂的水冷管路与散热腔结构，降低了动力系统的整体故障率，也减少了维护环节的拆装工作量。实际应用中，这类结构除了早期航空场景，也被移植到部分小型固定动力站、特种轻型车辆的动力单元中，其工作时各气缸交替做功，曲轴运转的平顺性优于同缸数的单排直列结构，动力输出的扭矩波动更小，不需要搭配大尺寸的飞轮结构就能实现稳定运转。在建模过程中需要重点关注各气缸轴线与曲轴中心的夹角精度，每一组活塞的行程尺寸需保持完全一致，避免连杆运动过程中出现卡滞或运动干涉；连杆与曲柄销的配合间隙、活塞与气缸壁的配合公差，都需要按照往复式内燃机的通用设计规范预留合理的活动量，同时要兼顾气缸散热鳍片的排布角度，保证相邻气缸的鳍片之间留有足够的气流通道，避免出现散热死区。安装边界上，这类动力装置的固定点位通常布置在中央曲轴箱的环形安装面上，安装孔位呈圆周均匀分布，对接安装架时需要保证曲轴轴线与负载输入端的同轴度误差控制在允许范围内，避免运转过程中出现额外的径向载荷，加速轴承与曲柄连杆机构的磨损。
