弧形多孔阵列定位基座结构设计

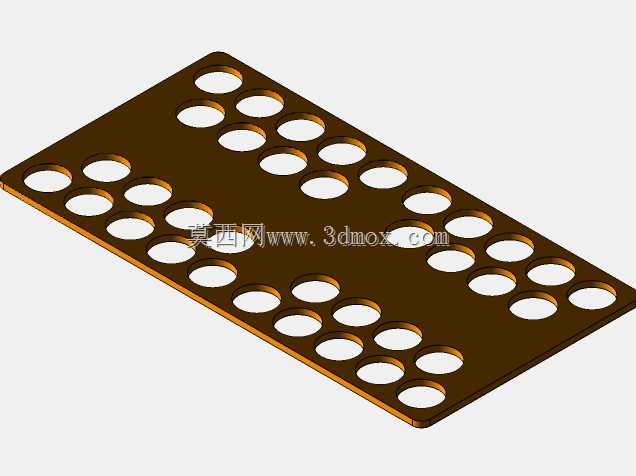

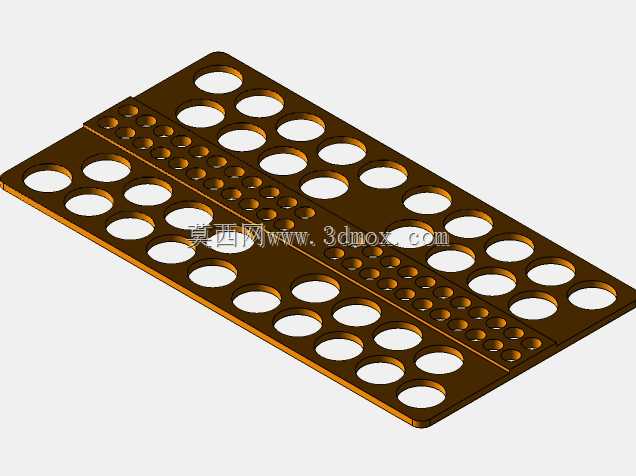

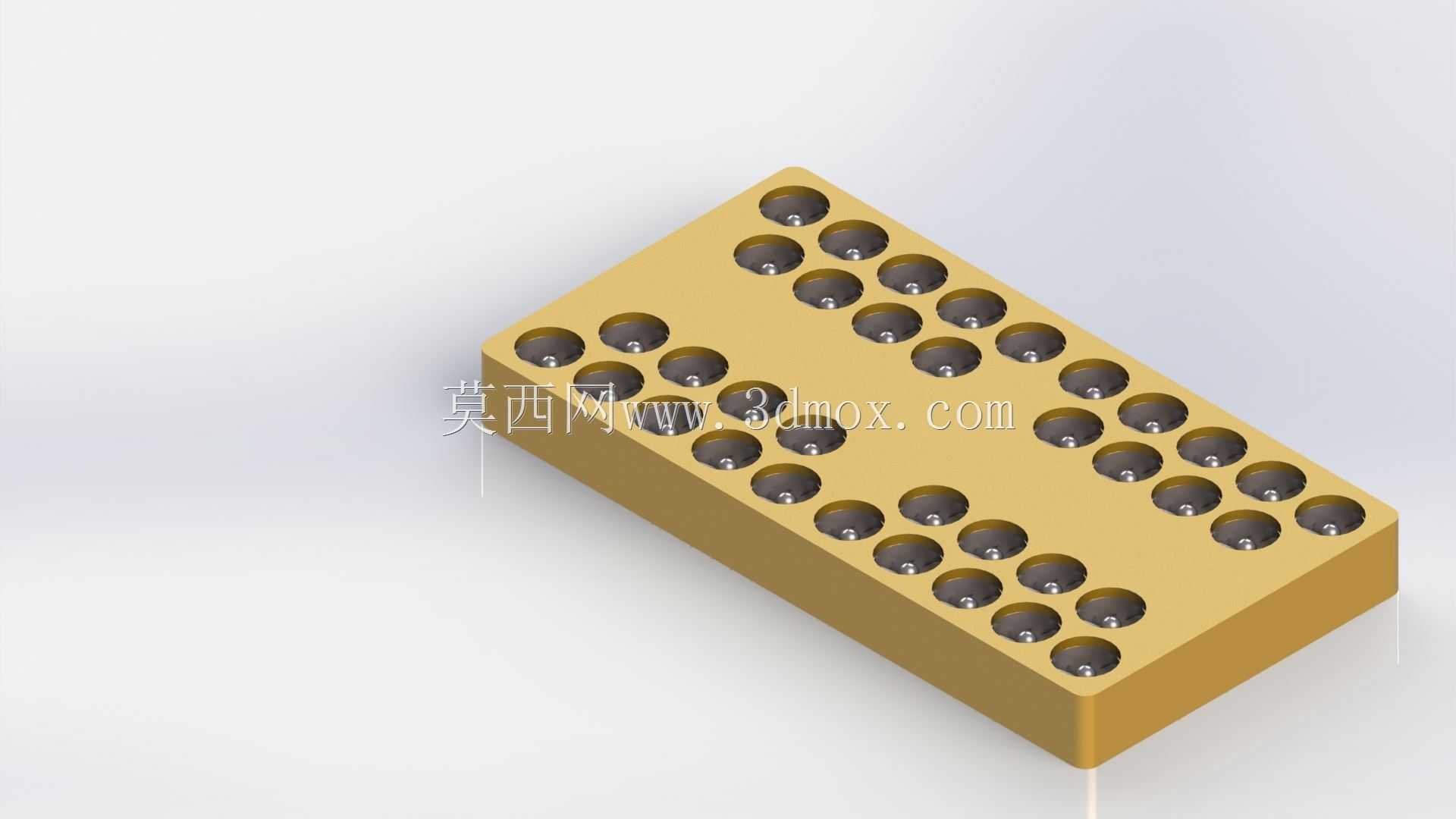

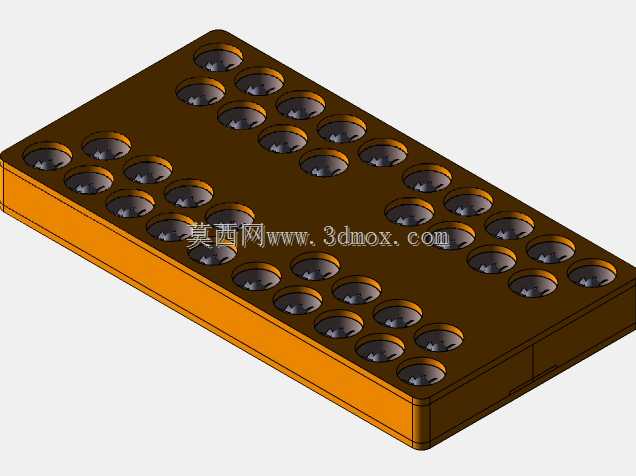

该弧形多孔定位基座主要应用于多工位工装夹具的定位安装场景，在小型零部件装配、检测工位中，可作为多组定位销、导向轴的安装载体，适配弧形排布的工位布局需求，解决直线排布基座无法适配弧形工位流转的安装痛点。从结构设计来看，基座整体采用长方体基体做承载基础，上表面的安装孔采用弧形阵列排布，孔位间距经过严格的公差校核，相邻孔位的中心距偏差控制在工装定位允许的范围内，可保证安装在孔内的定位元件位置精度满足工位重复定位要求。基体边缘做了微小的倒角处理，既可以去除加工毛刺避免装配划伤，也能在基座嵌入安装槽时起到导向导入的作用，降低装配对位难度。设计过程中优先考虑了安装边界的适配性，基座的长宽高尺寸按照常规小型工装的安装槽标准预留余量，底面为全平面结构，可直接贴合安装基准面通过侧边锁紧或者底面粘接的方式固定，不需要额外加工适配的安装凸台，减少现场二次加工的工作量。孔位内部采用台阶孔设计，上部为定位元件配合段，下部为避让沉孔，既可以保证定位元件的配合长度满足连接强度要求，也能避免定位元件尾部与安装基准面发生干涉，同时沉孔结构可以容纳装配过程中残留的细小切屑，避免切屑垫在定位元件端面导致安装高度出现偏差。在实际使用场景中，这类弧形排布的多孔基座常应用在转盘式装配工位上，沿转盘弧形轨迹布置时，每个孔位对应一个装配定位点，可同时承载多组待装配小型零件的定位工装，相比直线排布的基座，能更充分利用转盘的弧形安装空间，提升单工位的工装装载量。设计时还考虑了基座的受力特性，基体厚度按照单孔最大承载载荷做了刚度校核，在所有孔位同时安装定位元件承受额定载荷时，基体的最大变形量控制在微米级，不会因为受力变形导致孔位位置偏移，影响定位精度。孔口位置做了微小的倒角导向，方便定位元件快速插入孔内完成装配，提升工装更换的效率。基座的侧边无多余突出结构，多个同规格基座可以沿弧形轨迹紧密拼接，适配更长的弧形工位布局需求，拼接处的孔位间距与单基座孔位间距保持一致，不会出现拼接段孔位偏差超差的问题。
