深沟球滚动轴承教学练习三维结构

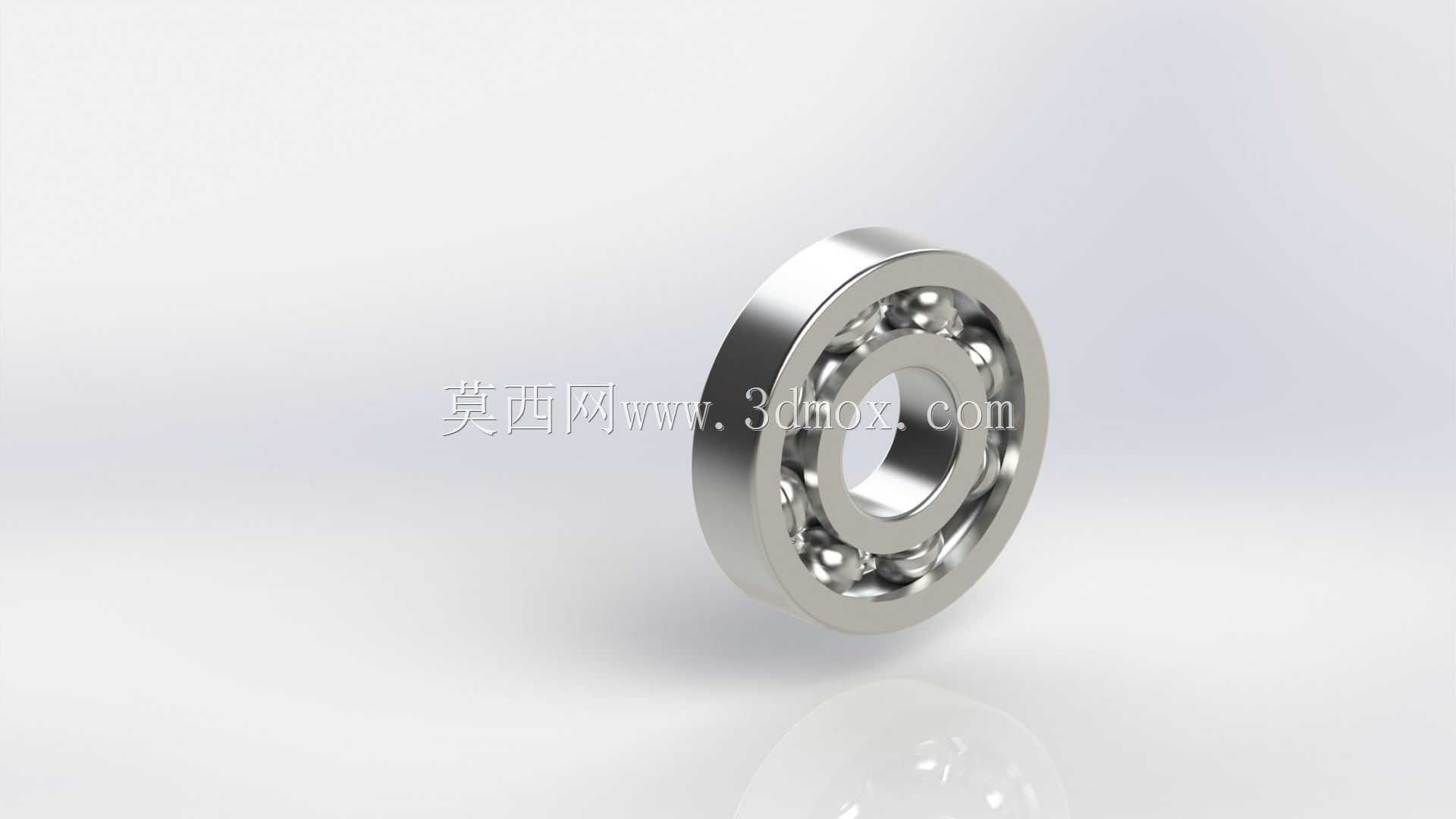

　　在各类旋转传动机构的设计选型中，滚动轴承是绕不开的基础支撑部件，这款滚珠轴承的三维结构，完整还原了深沟球轴承的核心组成逻辑，可作为机械入门阶段的结构认知、建模练习参考载体。从实际应用场景来看，这类结构的轴承广泛覆盖小功率电机输出端、小型输送机托辊、家用机电产品转轴、普通减速器输入输出轴支撑等低中载荷、中等转速的旋转工位，核心作用是约束转轴的径向与少量轴向窜动，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损速率。

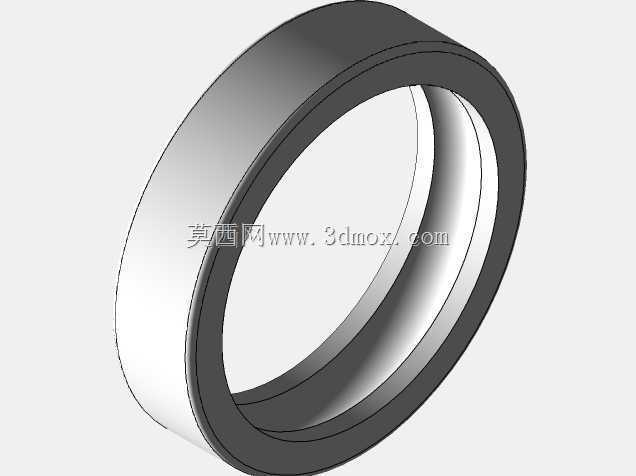

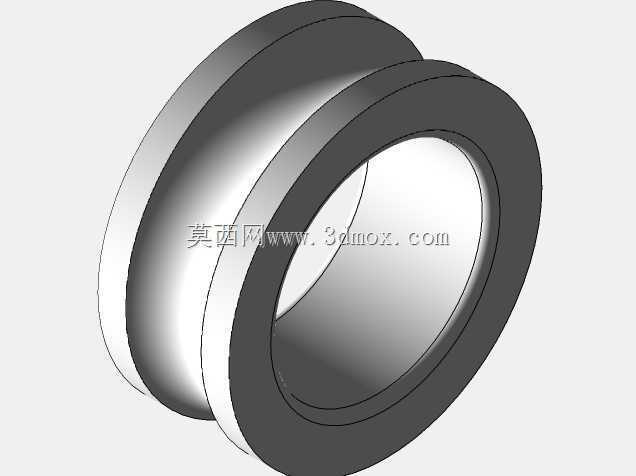

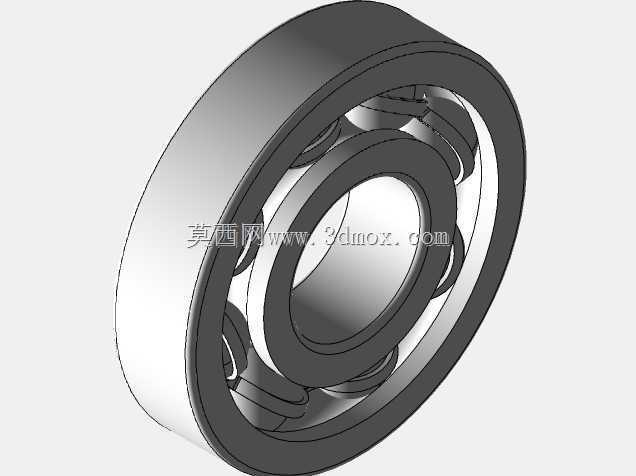

　　从结构设计逻辑来看，整个模型拆分了四个核心功能单元：外圈、内圈、滚动钢球、保持架。外圈通常与设备的轴承座孔采用过渡配合，安装时多通过轴承端盖压紧外圈端面实现轴向定位，其外圆柱面的尺寸公差需要匹配安装座孔的H7级公差带，避免过盈量过大导致外圈变形挤压钢球，或是间隙过大引发运转过程中的外圈蠕变磨损；内圈则与旋转轴采用过盈配合，随轴同步转动，内圈的内孔公差多选用k6级，保证与轴的紧密贴合，传递扭矩过程中不会出现相对打滑。

　　滚动体作为承载载荷的核心部件，均匀分布在内外圈的滚道之间，滚道的圆弧曲率设计略大于钢球半径，保证钢球与滚道之间为点接触状态，既可以降低滚动过程中的摩擦阻力，也能在承受径向载荷时，将载荷均匀分散到每个接触的钢球上。保持架的作用是将相邻钢球等距分隔，避免钢球在运转过程中相互挤压摩擦，同时引导钢球在滚道内正常循环，模型中保持架采用了浪形冲压结构，是小型深沟球轴承最常用的保持架形式，装配时通过两半保持架扣合后铆接固定，包裹住钢球的部分球面，预留足够的滚动间隙。

　　建模过程中需要重点关注几个安装边界尺寸：轴承的总宽度是轴向安装的核心限位尺寸，设计轴承座的安装腔深度时需要预留0.1-0.2mm的端盖压紧间隙，避免装配后轴承被轴向压紧导致运转卡滞；内外圈的倒角尺寸需要匹配安装轴与座孔的导入倒角，保证装配时可以顺利压入，不会出现棱边干涉；钢球的中心圆直径决定了轴承的额定动载荷数值，中心圆直径越大，相同钢球数量下的承载能力越强，但对应的极限转速会相应降低。

　　在实际选型校核时，这类滚珠轴承需要根据轴的转速计算所需的额定动载荷，保证轴承的额定寿命满足设备的设计使用周期；同时要注意安装时的同轴度要求，若轴承座孔与轴的同轴度偏差超过0.02mm，会导致钢球受力不均，局部载荷过大引发早期点蚀失效。日常维护中，这类轴承需要根据运转转速定期补充润滑脂，填充量控制在轴承内部空腔的1/3-1/2即可，过量填充润滑脂会导致运转过程中温升过高，加速润滑脂变质失效。

　　对于三维建模学习者而言，练习这类轴承模型可以掌握旋转凸台、圆周阵列、配合间隙校核等基础建模技能，理解标准件的参数化设计逻辑——这类轴承的尺寸都遵循对应的国家标准，建模时可以通过配置系列零件设计表，快速生成不同内径、外径、宽度规格的同系列轴承模型，直接调用到后续的设备装配设计中，减少重复建模的工作量。在装配体配合中，轴承的内圈与轴添加同轴配合与轴向端面配合，外圈与轴承座孔添加同轴配合，钢球与内外圈滚道添加相切配合，即可模拟轴承的自由旋转状态，用于后续的机构运动仿真，验证轴系运转过程中是否存在干涉问题。
