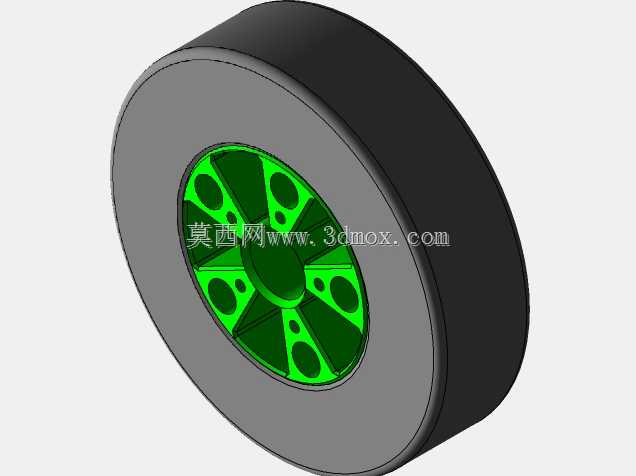

轻量化辐条式橡胶轮胎轮毂总成结构

该轮组总成主要面向小型电动代步车、低速巡检无人设备、轻型作业 AGV 等行走场景，作为设备与地面直接接触的承载行走部件，承担整机重量传递、地面附着力输出、行驶缓冲减震的核心作用，可适配铺装路面、平整厂区地坪等常规通行场景，轮面橡胶材质可过滤行驶过程中细小颠簸，降低硬质路面带来的刚性冲击，避免设备内部精密元器件受振动影响出现连接松动或精度偏移。设计阶段优先考虑承载与轻量化的平衡，轮毂部分采用镂空辐条结构，在保证轮辐抗弯、抗扭强度满足额定载荷要求的前提下，尽可能去除非受力区域的冗余材料，既降低轮组自身转动惯量，减少驱动端的动力损耗，也能为轮毂内部的刹车组件、轮毂电机安装预留足够空间，轮辐上的定位孔可直接与驱动轴法兰或轮轴端盖配合，安装时无需额外加工转接件，适配常规标准轮轴的安装尺寸边界。轮胎部分采用等截面圆柱胎面设计，胎侧与轮毂配合处设置定位止口，装配时可快速卡入轮毂轮辋的限位槽内，避免高速转动时轮胎与轮毂出现相对滑移，胎面无复杂花纹设计，降低硬路面行驶的滚动阻力，同时也能减少花纹卡入细小杂物造成的行驶跳动。从安装边界来看，轮组整体轴向厚度控制在适配小型设备轮舱的尺寸范围内，轮毂中心安装孔与轮轴采用间隙配合，装配时可通过轴端锁紧螺母实现轴向固定，轮辋外径与胎面厚度匹配常规小型行走设备的离地间隙要求，无需额外调整悬架高度即可直接替换同规格常规轮组。结构设计过程中对轮辐受力路径做了优化，载荷从轮轴安装位通过六条主辐条均匀传递到轮辋位置，避免局部应力集中导致的轮辐断裂问题，辐条上的减重孔同时兼顾了散热作用，长时间连续行驶时轮毂部位的热量可通过镂空区域快速散出，避免橡胶胎侧长期接触高温轮毂出现老化加速的问题。
