摩托车湿式多片离合器总成结构设计

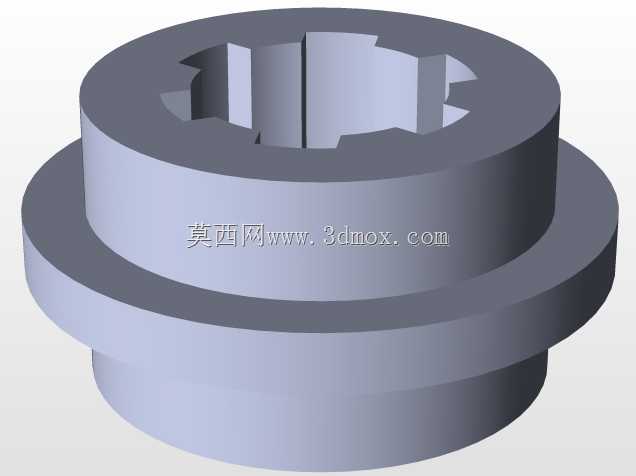

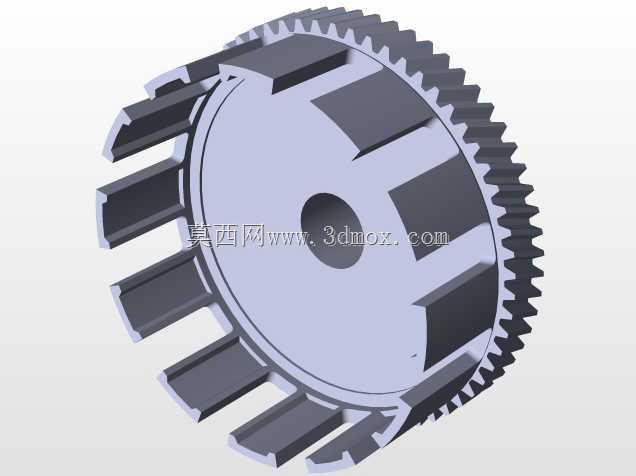

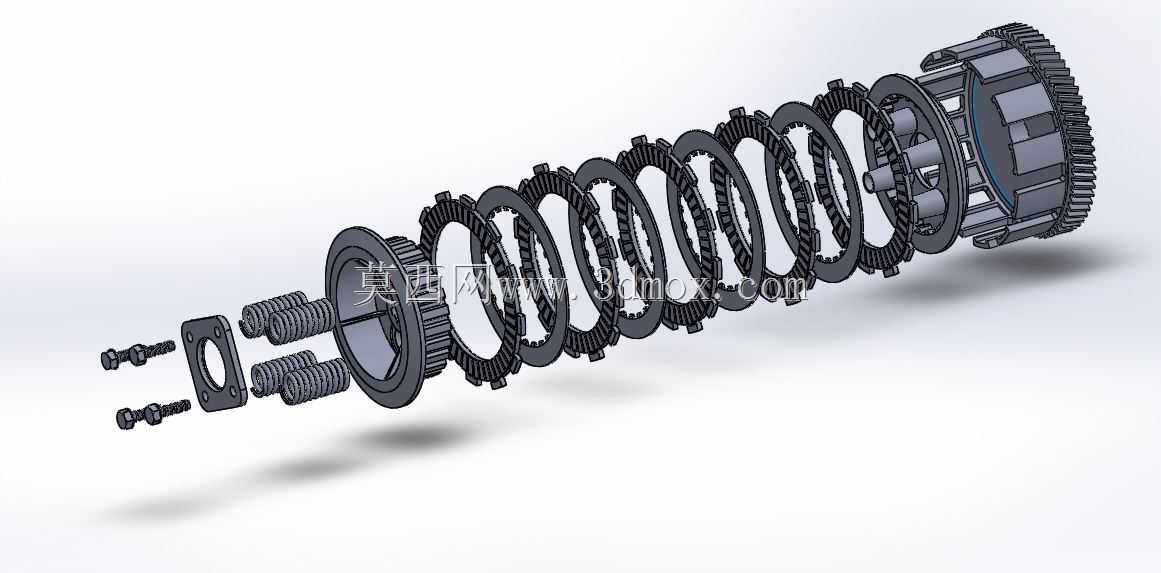

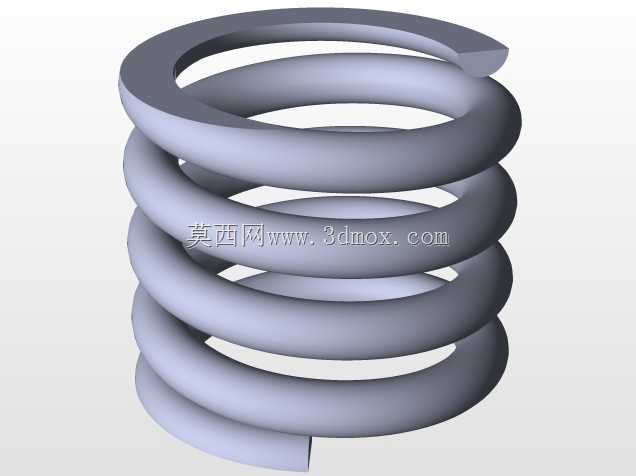

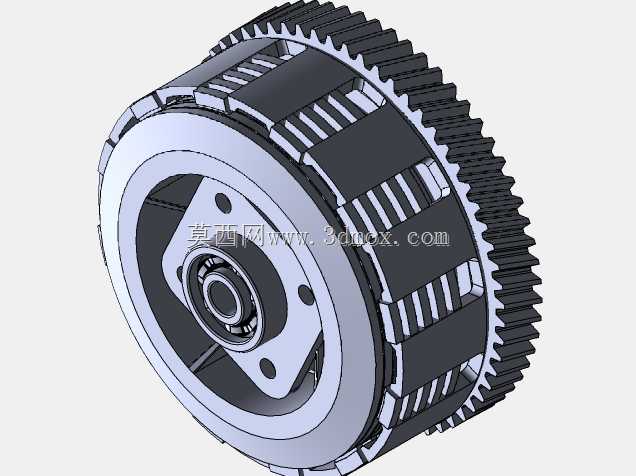

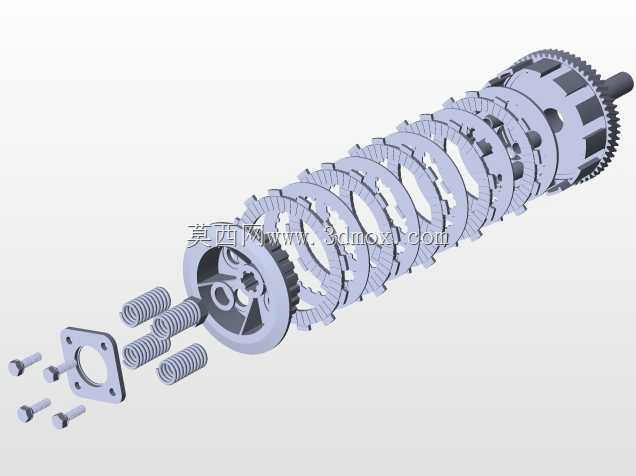

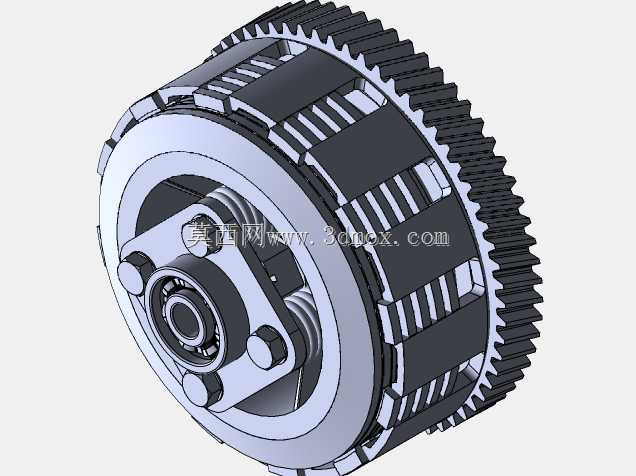

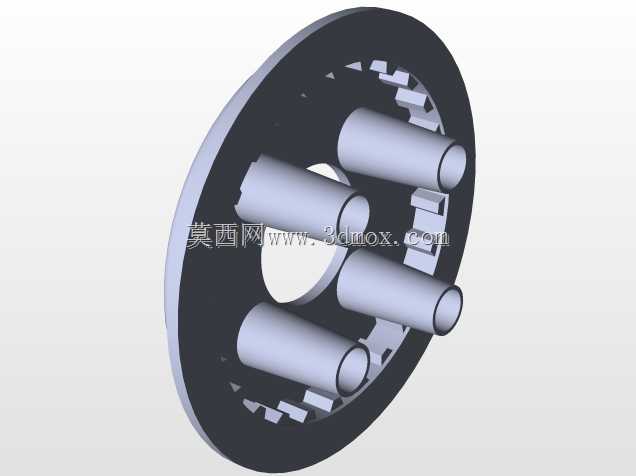

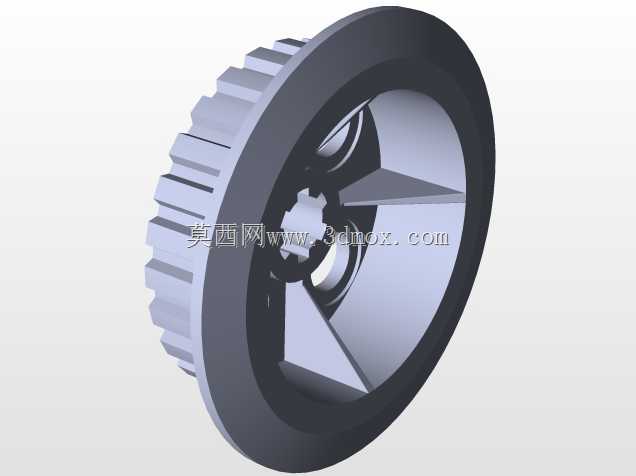

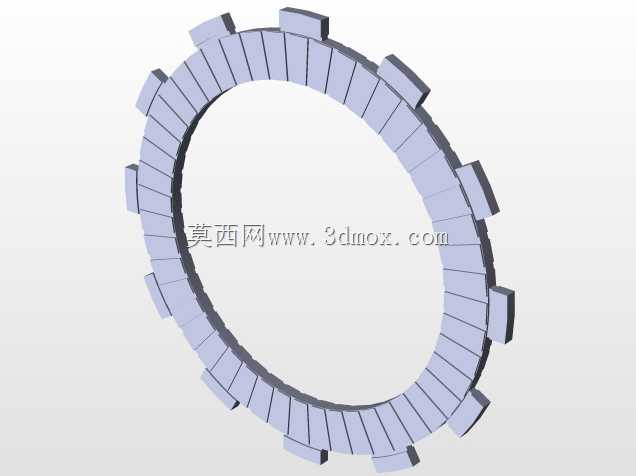

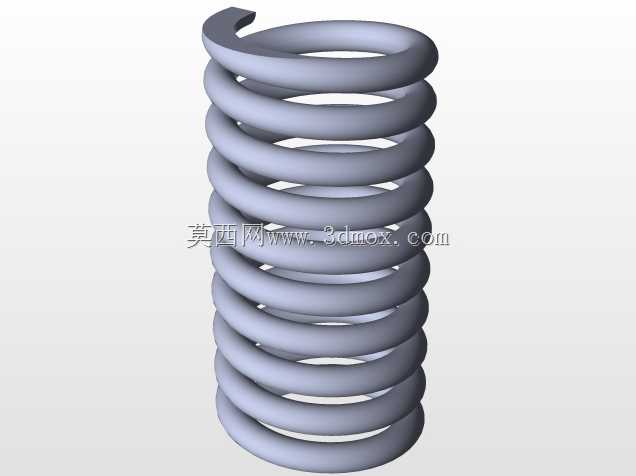

这套离合器结构主要适配小排量跨骑类摩托车型，作为动力传输路径上的核心通断部件，直接安装在发动机曲轴输出端与变速器输入轴之间，承担着动力接合、切断、过载缓冲的核心作用，日常骑行中的起步平顺性、换挡流畅度、高速传动可靠性都和这个部件的设计精度直接相关。从结构设计逻辑来看，整体采用湿式多片布局，外围的大模数从动齿轮直接和发动机初级驱动齿轮啮合，齿轮参数经过匹配调校，能保证动力输入时的啮合平稳性，降低高速传动的齿轮敲击噪音。离合器毂内部设计了多组交错排布的摩擦片与钢片，摩擦片外圈的凸卡嵌入离合器外毂的卡槽内，钢片内圈的花键齿和中心从动毂啮合，当离合器处于接合状态时，压盘在弹簧力作用下将所有摩擦片组压紧，动力从外围齿轮经摩擦片组的摩擦力传递到中心从动毂，再输送给变速器输入轴；当操控离合手柄时，分离机构推动压盘回退，摩擦片组失去压紧力进入相对滑动状态，动力传输被切断，此时即可完成换挡或者停车操作。设计时充分考虑了安装边界的适配性，中心位置集成了支撑轴承，直接套在变速器输入轴的对应轴颈上，轴承的选型匹配了径向承载需求，能承受传动过程中产生的径向跳动，保证高速旋转时的同轴度。离合器外毂的卡槽采用等距分布设计，和摩擦片凸卡的配合间隙控制在合理范围，既保证摩擦片轴向滑动顺畅，不会出现卡滞导致离合分离不彻底，又避免间隙过大造成传动冲击。摩擦片的沟槽设计兼顾了润滑油的流通，湿式工作环境下润滑油可以通过沟槽带走摩擦产生的热量，同时冲刷掉磨屑，延长摩擦片的使用寿命，避免长时间半联动状态下出现过热烧片的问题。中心从动毂的花键参数和变速器输入轴完全匹配，安装时不需要额外调整位置，外围齿轮的齿宽、节圆尺寸都和对应车型的初级传动比匹配，不需要对发动机箱体的安装空间做额外修改即可直接适配。压盘的弹簧安装位采用均匀圆周排布，保证每根弹簧的压紧力一致，避免接合过程中出现偏磨导致的离合打滑或者接合抖动问题，分离轴承的接触位置做了强化处理，能承受频繁分离操作带来的接触磨损。整个总成的旋转件都经过动平衡考量，质量分布均匀，高转速运转时不会产生额外的振动，避免传递到车把影响骑行体验。
