法兰安装式内联电连接器结构设计

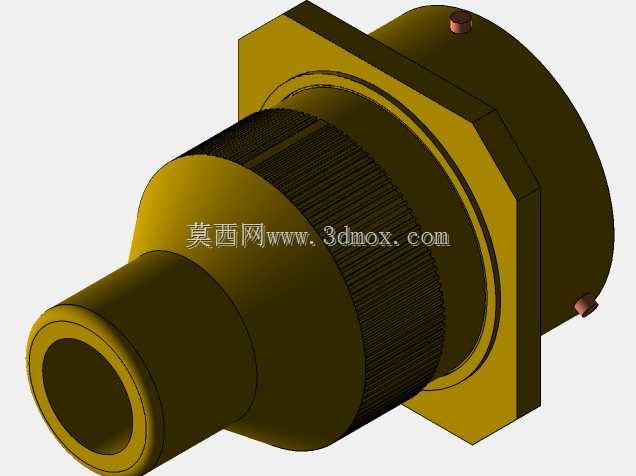

这款内联插座属于电连接器范畴，主要用于多线束交汇的电气回路中，实现不同线束段之间的信号与电流稳定传输，常见于工业控制柜内部布线、移动设备线束转接、机载设备舱线路排布等场景，能够在存在一定振动的工况下保持连接可靠性，避免线路松脱导致的信号中断或供电故障。产品采用法兰盘贯穿安装的结构形式，安装法兰为方形切边结构，相比圆形法兰更易在安装面板上定位，安装时通过法兰上的两个固定孔穿入紧固件，即可将插座整体固定在设备面板或舱壁上，安装边界需预留足够的旋钮操作空间，保证插合对接时旋钮可以顺畅旋转锁紧。插座主体分为对接端、锁紧段、固定法兰、接线端四个部分，对接端为圆柱形空腔结构，内壁设置有定位卡槽，与适配插头对接时可实现周向防呆，避免插错针位；中间锁紧段外壁设计有滚花纹理，无需借助额外工具即可手动旋转锁紧螺母，完成插头与插座的轴向固定，滚花的齿距与深度经过适配，既保证手动旋转时的摩擦力足够，又不会划伤操作人员手部；接线端设置有两个侧向紧定螺钉，线束穿入内部接线腔后，拧紧紧定螺钉即可压接线芯，无需焊接操作，现场布线时的装配效率更高。设计过程中优先考虑了现场装配的便捷性，整体结构没有复杂的异形曲面，所有回转面均采用同轴设计，加工时可通过普通数控车床一次装夹完成主要回转结构的加工，法兰部分采用铣削加工即可成型，没有过高的加工精度要求，适合批量生产。尺寸设计上，对接端的外径与同规格通用连接器适配，可直接替换同安装尺寸的现有产品，法兰的安装孔距符合常规面板开孔的通用规格，无需对原有安装面板进行二次改孔即可直接替换使用；接线端的内孔直径可容纳多股不同线径的线缆穿入，适配常规工业布线的线径范围，紧定螺钉的位置避开了法兰安装面，接线操作时不会被安装面板遮挡，即使是已经固定在面板上的插座，也可以单独完成接线操作。需要注意的是，该结构为线束设计用参考模型，具体尺寸需根据实际使用的针位数量、额定电流参数做对应调整，实际生产时需根据使用环境的防护等级要求，在对接处增加对应的密封结构，满足防水、防尘的使用需求。
