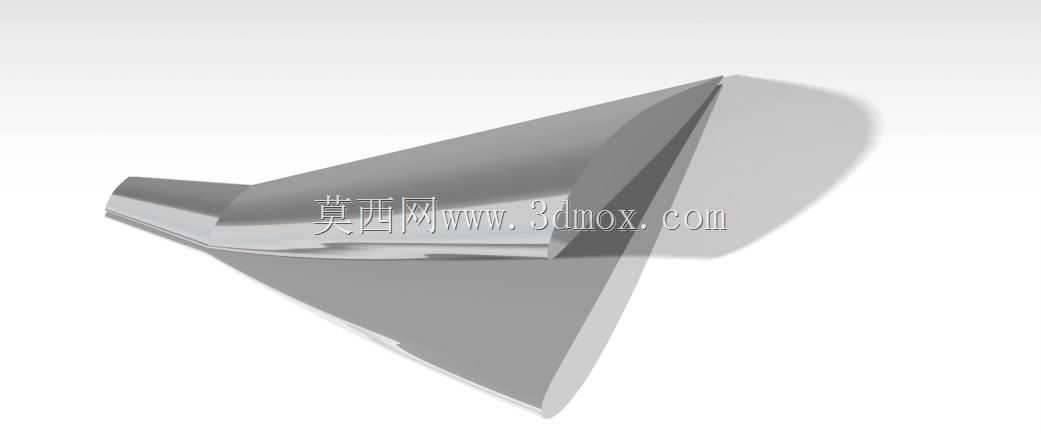

地效飞行器机翼曲面结构设计

在近水面低空飞行的地效飞行器设计中，机翼是直接决定地效利用效率、飞行稳定性与载荷承载能力的核心部件，区别于常规固定翼飞机的机翼构型，地效飞行器机翼需要兼顾地面效应下的气动增益、低速起降升力特性以及水面复杂气流扰动下的姿态控制能力，本次设计的机翼结构针对WIG类地效飞行器的作业场景做了针对性的构型优化。从实际应用场景来看，这类机翼主要适配内河、沿海区域的低空短途运载、巡逻搜救类地效飞行器，这类作业场景要求机翼在距离水面0.5-3米的地效区间内能够提供稳定的升阻比，同时避免翼尖涡流受水面反射后干扰整机气动平衡，因此在翼型选择上采用了相对厚度较大的低速翼型，翼根到翼尖的扭转角做了梯度设置，从翼根处的4度安装角逐步过渡到翼尖处的1度负扭转，既能够延缓翼尖失速的出现，也能让地效作用下的升力分布更趋近于椭圆分布，降低诱导阻力。在结构设计思路上，首先明确了机翼与机身的安装边界，翼根连接段采用了与机身中部承力框匹配的对接面，预留了主承力梁的安装位，对接面的孔位坐标按照机身框的承力点分布设置，确保机翼传递的升力、气动弯矩能够直接传导到机身主承力结构上，避免局部应力集中。机翼的展弦比设置为中等数值，既保证地效区间内的升力系数，也不会因为展长过大导致水面起降时翼尖擦碰浪面，机翼前缘后掠角做了小角度设置，能够降低低空飞行时遇到侧风、水面紊流时的航向不稳定问题，后缘则预留了操纵面的安装空间，可匹配襟翼、副翼的安装需求，满足低速起降时的增升要求与飞行过程中的姿态调整需求。从外形尺寸的匹配性来看，机翼的根梢比设置为2.3，能够在控制翼尖诱导阻力的同时，减轻机翼结构的整体重量，翼型的最大厚度位置设置在弦长30%处，既保证机翼内部有足够的空间布置燃油管路、操纵拉线以及翼内承力肋结构，也能让翼面的压力分布更平缓，降低低空高速飞行时的激波阻力出现概率。在曲面建模过程中，翼面的光滑度做了连续性约束，翼根与机身的过渡段采用了曲率连续的曲面衔接，避免连接处出现气流分离导致的阻力激增，翼尖部分做了切尖处理，能够削弱翼尖涡流的强度，进一步提升地效飞行时的稳定性。针对水面飞行的特殊环境，机翼下表面的曲面做了平直化处理，能够更好地利用地面效应形成的气垫增压效果，上表面则保持了低速翼型的流畅曲面，保证气流附着能力，避免大迎角状态下过早出现气流分离。在安装边界的校核上，机翼的下表面最低点距离机身底部的高度做了严格控制，确保飞行器在水面滑行、起降过程中，机翼不会首先接触水面，同时机翼后缘与机身尾部的操纵机构、尾翼组件之间预留了足够的间隙，避免气动干扰影响尾翼的操纵效率。
