碳纤维机架四旋翼航拍飞行器结构设计

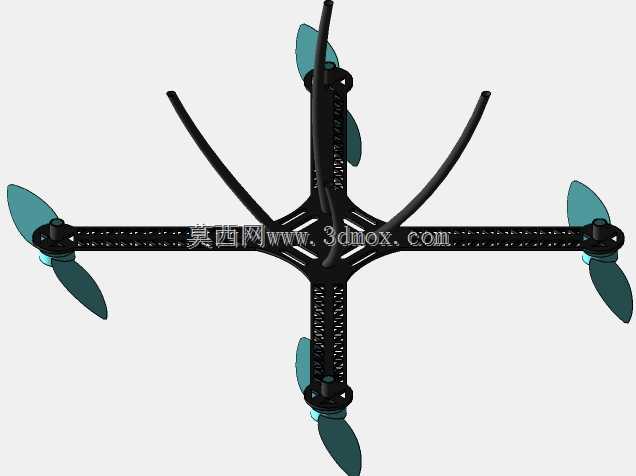

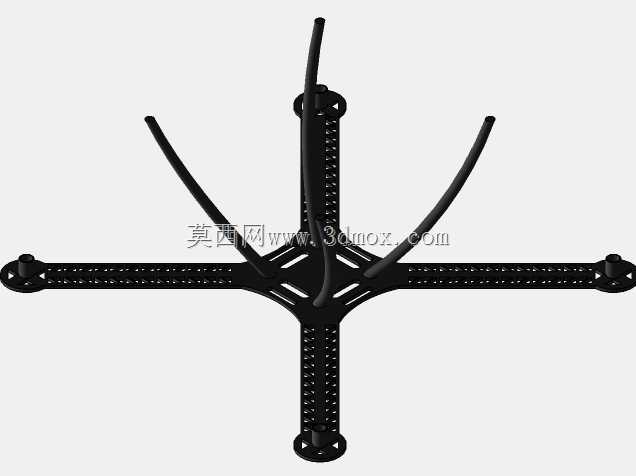

这款四旋翼机架采用X型对称布局设计，核心机臂与中心板均选用碳纤维板材加工，在保证结构刚度的前提下尽可能降低整机自重，适配中小负载的航拍、巡检作业场景。日常作业中，这类机架可搭载轻量化可见光相机、小型环境监测传感器，完成低空园区巡检、农田苗情普查、小型活动航拍等任务，机臂末端预留的电机安装孔位适配主流22、23系列外转子无刷电机，安装孔距兼容行业通用的16mm、19mm电机固定标准，无需额外打孔改件即可完成动力系统装配。中心板区域做了分层镂空设计，上层预留飞控、GPS模块的安装位，下层可放置电调、电池绑带固定座，走线槽沿机臂内侧一体成型，避免飞行中线路外露被桨叶剐蹭，同时减少飞行风阻。机臂采用快拆式插接结构，插接处做了定位凸台设计，日常转场运输时可快速拆卸机臂缩小收纳体积，装配时凸台可自动对齐安装位置，无需反复校准机臂角度，保证四个机臂的对称度误差控制在0.2mm以内，降低飞行时的动力损耗与震动偏移。机臂末端的桨座安装位预留了桨叶防撞间隙，适配10寸到12寸的正反螺旋桨，桨叶旋转平面与机臂上表面保留8mm安全距离，避免大机动飞行时桨叶形变碰擦机架。起落支架采用弧形碳纤维杆插接在中心板四角，支架向外倾斜15度，既可以在降落时分散冲击力，也能避免遮挡下置相机的拍摄视野，支架底部预留了减震海绵的粘贴位，可搭配3mm厚EVA海绵降低硬着陆时的冲击传导，保护飞控与搭载的任务设备。整个机架的装配边界控制合理，对角电机轴距为380mm，整机装配完成后不含电池的自重可控制在180g以内，中心板最大可承载800g的任务载荷，满足多数低空民用作业的负载需求。结构设计上特意在中心板四个角做了圆弧过渡处理，避免尖锐棱角在装配、运输过程中划伤线路或操作人员，所有安装孔位均做了沉头处理，螺丝装配后表面与板材齐平，不会突出表面增加风阻。机臂内部的走线槽宽度为5mm，可同时容纳电调电源线与信号线，槽口边缘做了倒角处理，穿线时不会磨损线皮，降低飞行中线路短路的风险。
