双叶无人机螺旋桨结构设计

这款双叶螺旋桨主要适配小型多旋翼无人机的动力输出端，作为直接将电机转动扭矩转化为空气推力的核心部件，其气动外形直接决定无人机的悬停稳定性、续航表现与机动响应速度。从实际应用场景来看，这类双叶桨多用于消费级航拍无人机、小型植保巡检无人机以及入门级教学实训无人机，在低空低速飞行工况下，双叶结构相比多叶桨拥有更小的转动惯量，电机加减速时的响应延迟更低，适合需要频繁调整姿态的飞行场景。

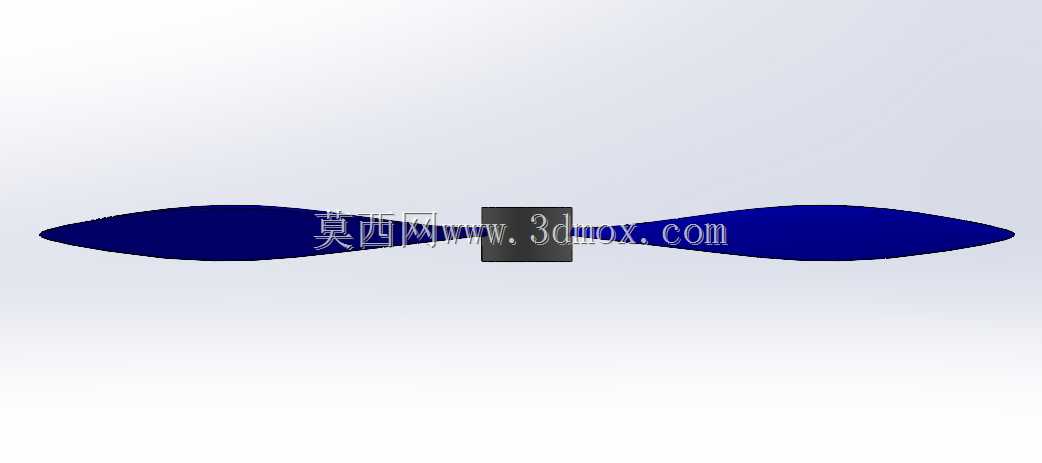

设计过程中首先围绕桨叶的翼型选型做了多轮校核，桨叶从根部到梢部采用渐变翼型设计，根部弦长更大，保证与电机安装座连接位置的结构强度，避免大拉力输出时出现桨根断裂的问题，梢部做了收窄与后掠处理，能够降低桨尖涡流带来的能量损耗，同时减少飞行过程中的气动噪音。桨叶的扭转角从根部到梢部呈线性递减，匹配不同半径位置的线速度差异，保证整个桨叶展向的迎角处于合理区间，避免局部失速导致推力损失或者异常振动。

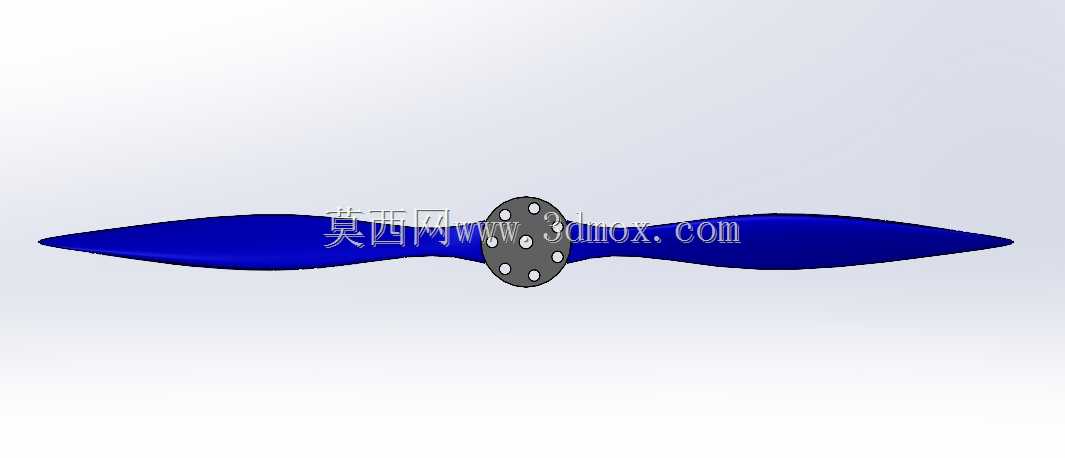

安装边界方面，桨毂位置采用多孔位法兰式连接结构，孔位分布与市面上主流的22系列、23系列外转子无刷电机的安装孔距匹配，安装时不需要额外制作转接件，桨叶的转动直径控制在适配小型无人机机架的范围内，不会在转动时与机臂、起落架产生运动干涉。桨叶整体采用对称翼型布局，正反桨的气动参数完全对称，能够保证无人机正反向飞行时的推力输出一致性，在做倒飞、侧飞等特技动作时不会出现动力偏差。

从结构特性来看，桨叶的重心经过精准配平，转动时的离心力分布均匀，不会给电机轴承带来额外的偏载，能够延长电机的使用寿命。桨叶表面做了光滑过渡处理，没有明显的棱角与台阶，能够减少空气摩擦阻力，提升动力转化效率。在实际装机测试时，这款螺旋桨在额定转速下能够提供足够的静拉力，满足无人机搭载小型航拍相机或者轻量化作业载荷的起飞需求，同时在巡航转速下的功耗控制表现优异，能够有效延长无人机的单次飞行时长。针对日常使用中可能出现的轻微磕碰，桨叶根部做了局部加厚处理，小幅度的碰撞不会直接导致桨叶断裂，降低日常使用的维护成本。
