Creo环境下多叶曲面螺旋桨结构设计方案

这类多叶螺旋桨的应用场景覆盖船舶推进、小型流体输送设备、水下作业装置等多个领域，核心作用是通过叶片的曲面旋转将轴系输出的扭矩转化为流体方向的推力，不同的叶片曲面弧度、叶数、安装倾角会直接影响推进效率、流体噪声与抗空化性能。在实际工程选型中，首先要匹配配套动力的输出转速与扭矩区间，螺旋桨的轮毂直径需要和动力输出轴的安装尺寸完全契合，轮毂内的轴孔键槽尺寸、轴向定位台阶的公差要严格对应传动轴的配合要求，避免运转过程中出现松动、偏心振动等问题。

设计过程中首先要确定螺旋桨的整体直径边界，这个尺寸直接决定了设备安装时的径向预留空间，比如小型船用外挂螺旋桨的直径不能超过船体尾部的安装间隙，水下机器人配套的螺旋桨则要控制整体外径避免和周边框架、传感器支架发生运动干涉。轮毂部分优先采用旋转特征构建基础实体，先绘制轮毂的轴向截面轮廓，确定轴孔深度、轮毂两端的过渡圆角、叶片安装基面的倾斜角度，这个基面的角度直接决定了叶片的初始安装攻角，是影响推力输出的核心参数之一。

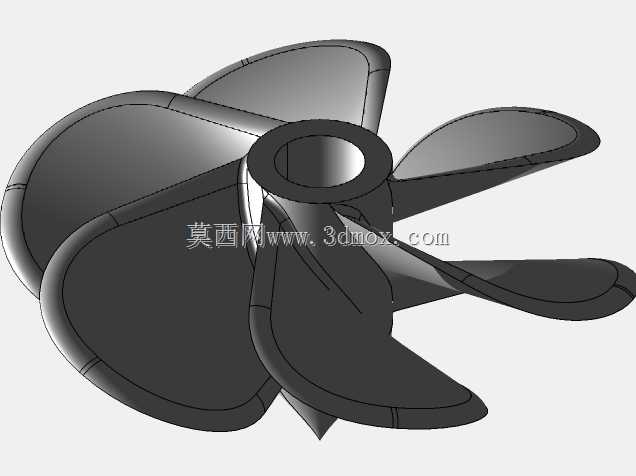

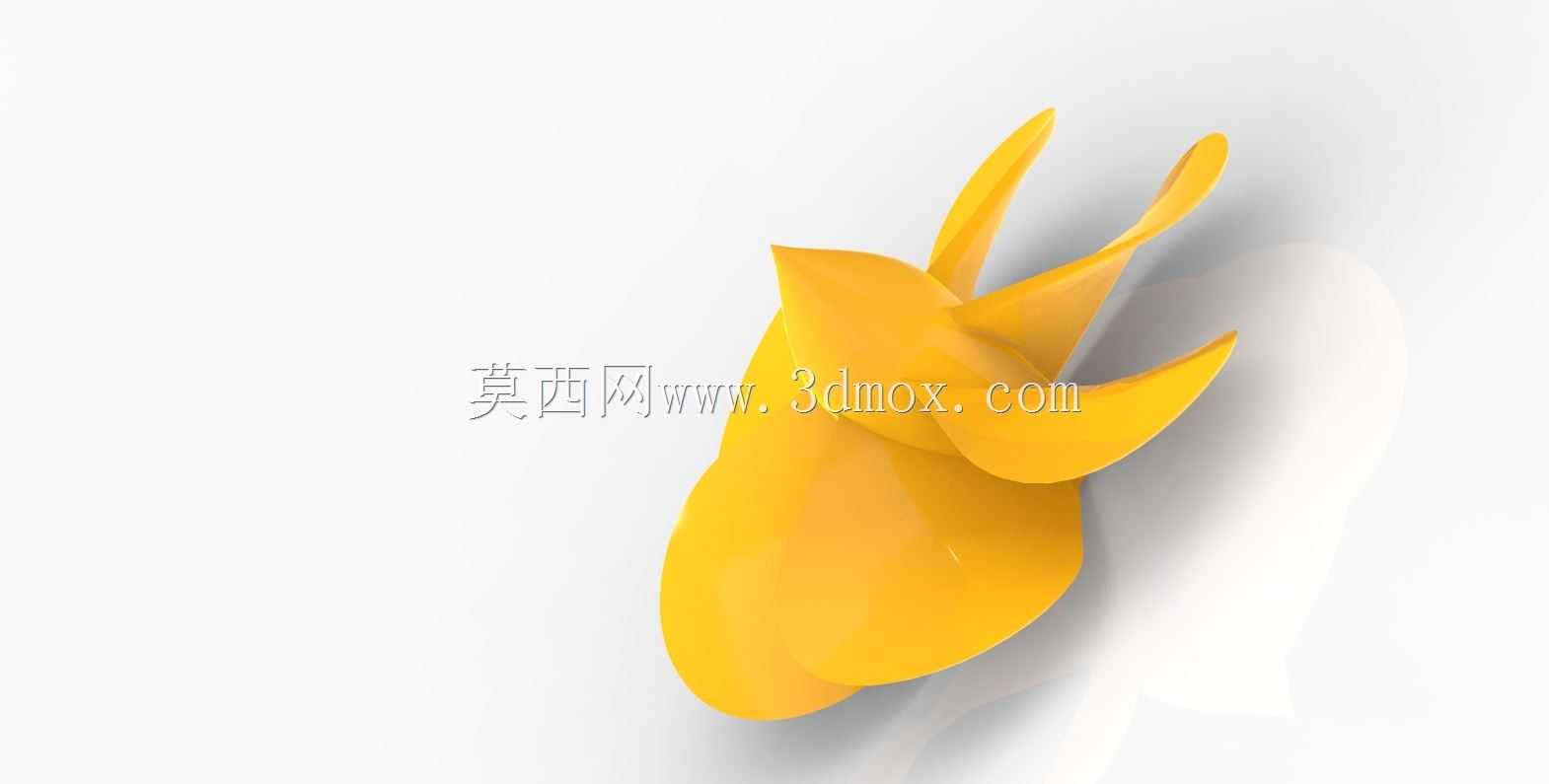

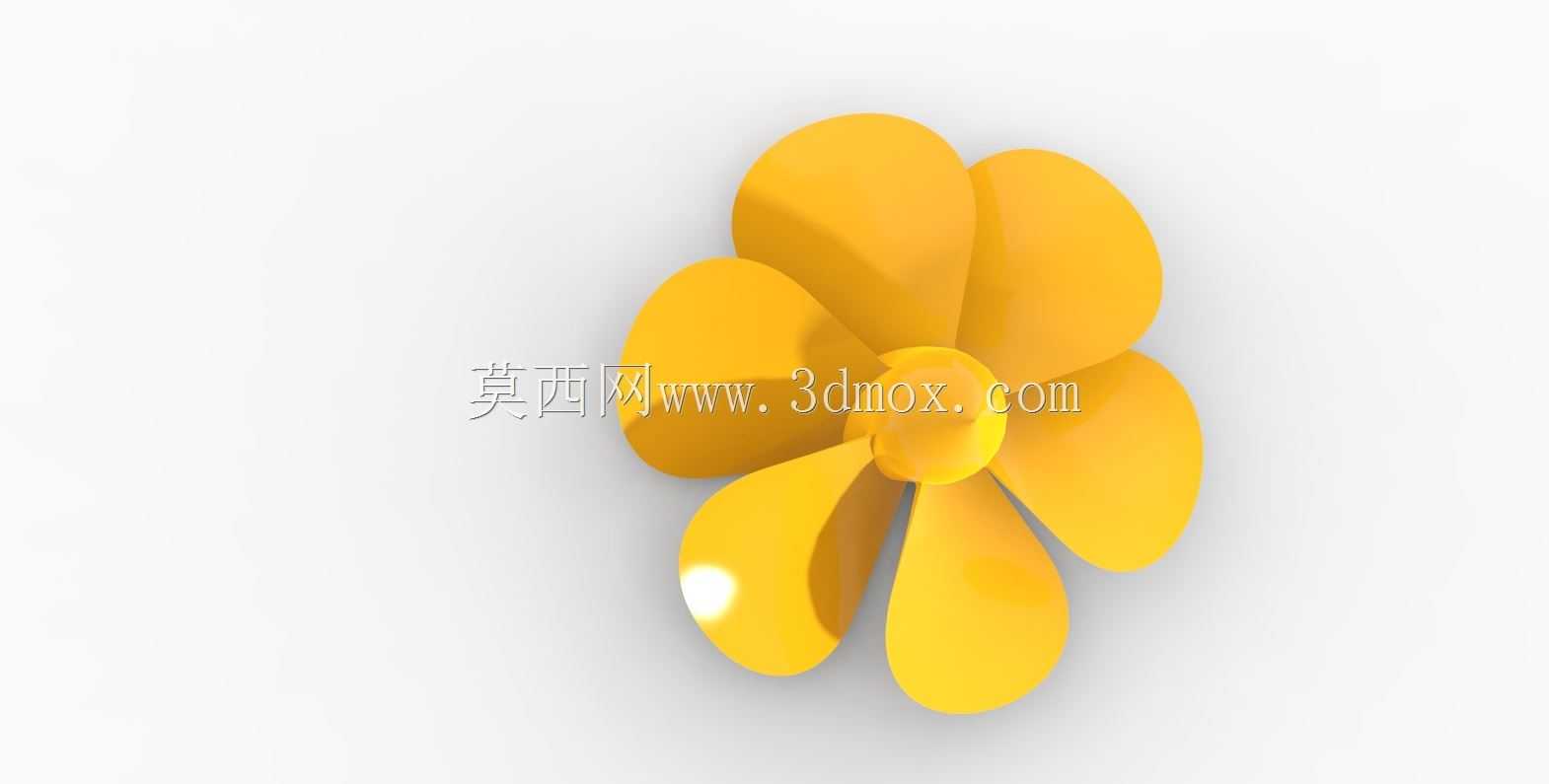

叶片部分的构建需要结合混合特征与曲面修剪逻辑，先绘制不同截面位置的翼型轮廓，从叶根位置到叶尖位置的翼型厚度、弦长要做渐变处理，叶根位置厚度更大以保证和轮毂连接的结构强度，叶尖位置做收薄处理降低运转时的流体阻力。完成单个叶片的实体构建后，采用轴阵列特征围绕轮毂中心轴做圆周阵列，阵列的角度间隔根据叶片数量均分，阵列过程中要保证每个叶片的安装角度完全一致，避免动平衡偏差导致运转时的径向跳动。叶片和轮毂的连接位置需要做倒圆过渡处理，消除直角连接的应力集中点，提升整体结构的抗疲劳强度，倒圆的半径要从叶根到叶尖做渐变匹配，避免局部曲面突变影响流体流动状态。

完成整体实体构建后，采用挤出切除特征加工轮毂内的轴孔、键槽以及轴向定位的卡槽，切除过程中要注意孔壁的加工余量预留，配合面的公差等级要满足传动轴的装配要求，过盈配合段的表面粗糙度要控制在合理区间，方便后续压装工序的开展。设计阶段还要提前做动平衡校验，每个叶片的质量偏差要控制在允许范围内，对于质量偏差的位置可以通过背面局部切除的方式做配重调整，保证高速运转时的稳定性。实际应用中，这类曲面螺旋桨的表面光洁度也会影响推进效率，建模时要保证曲面的连续性，避免出现局部凹陷、折面等缺陷，减少流体流经叶片表面时的紊流产生。
