低噪V形喷射喷嘴结构设计

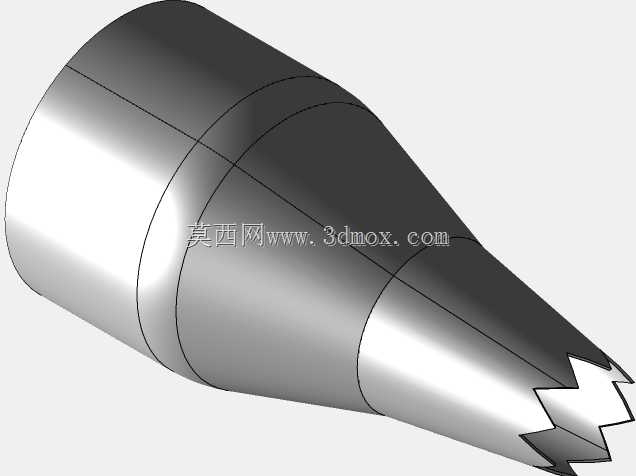

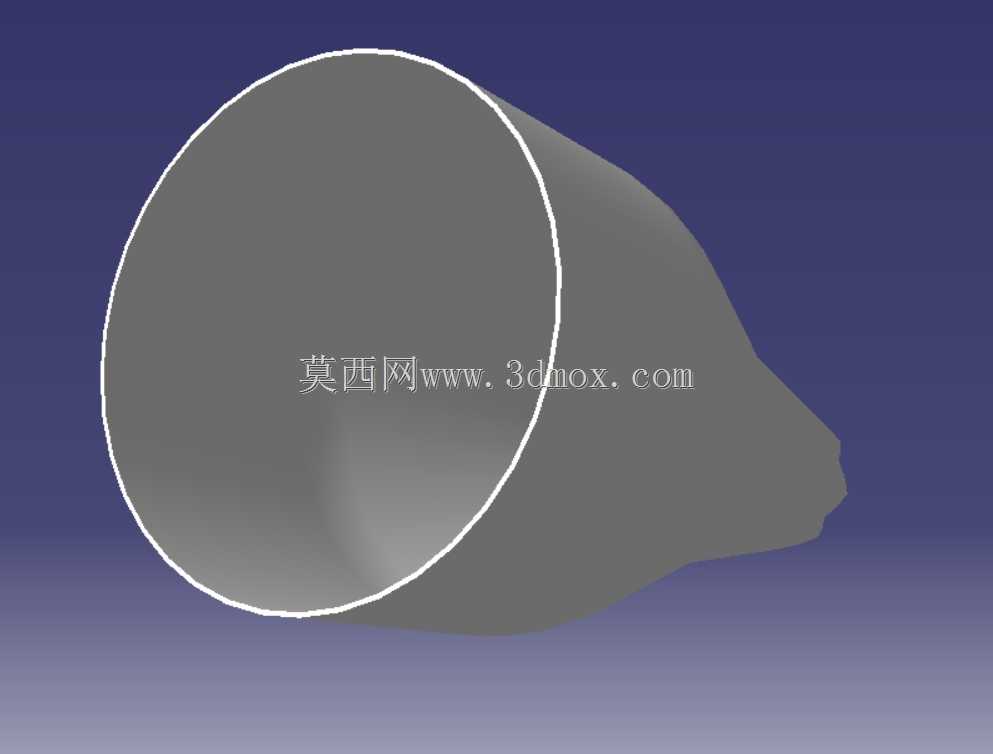

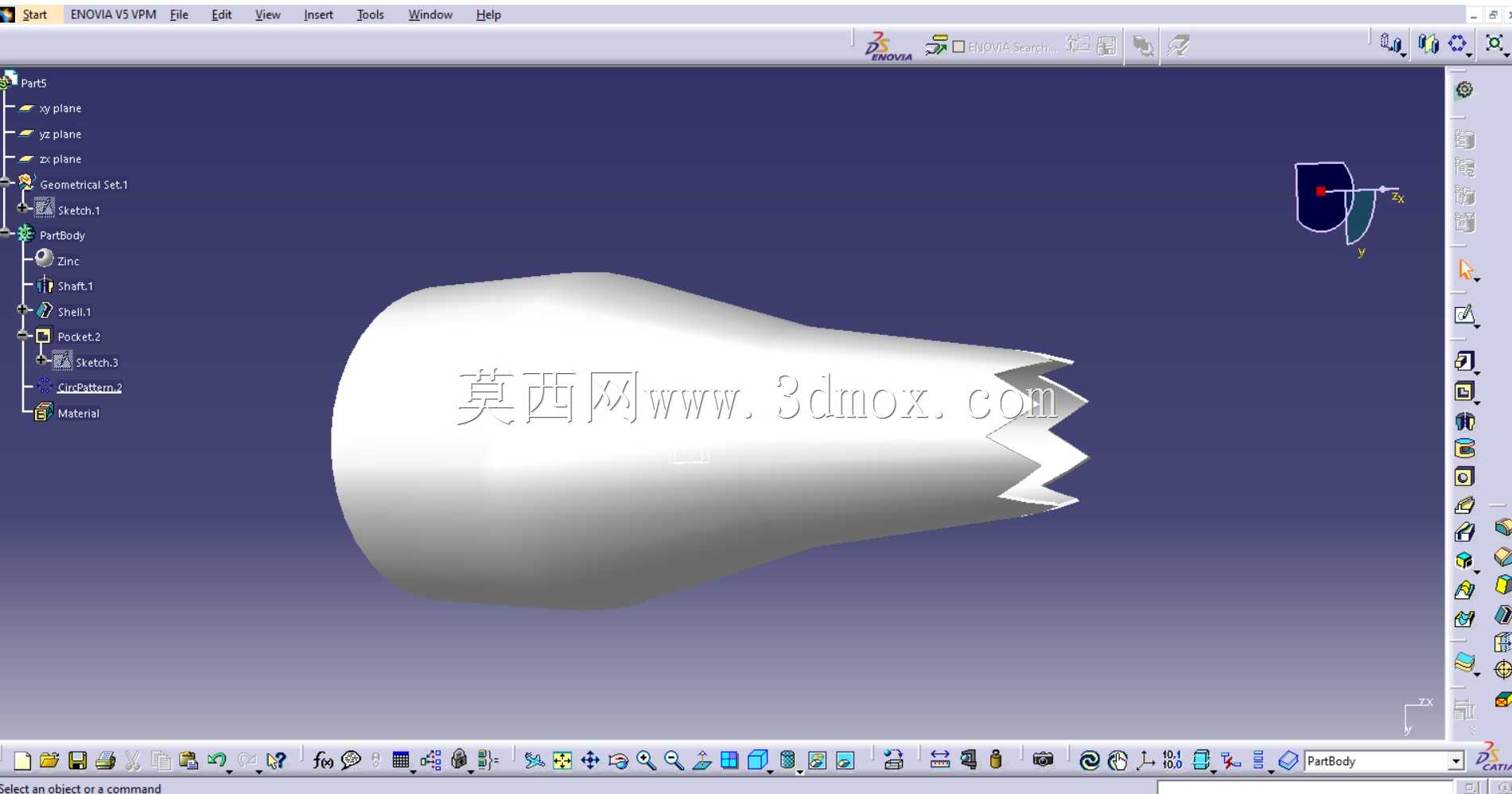

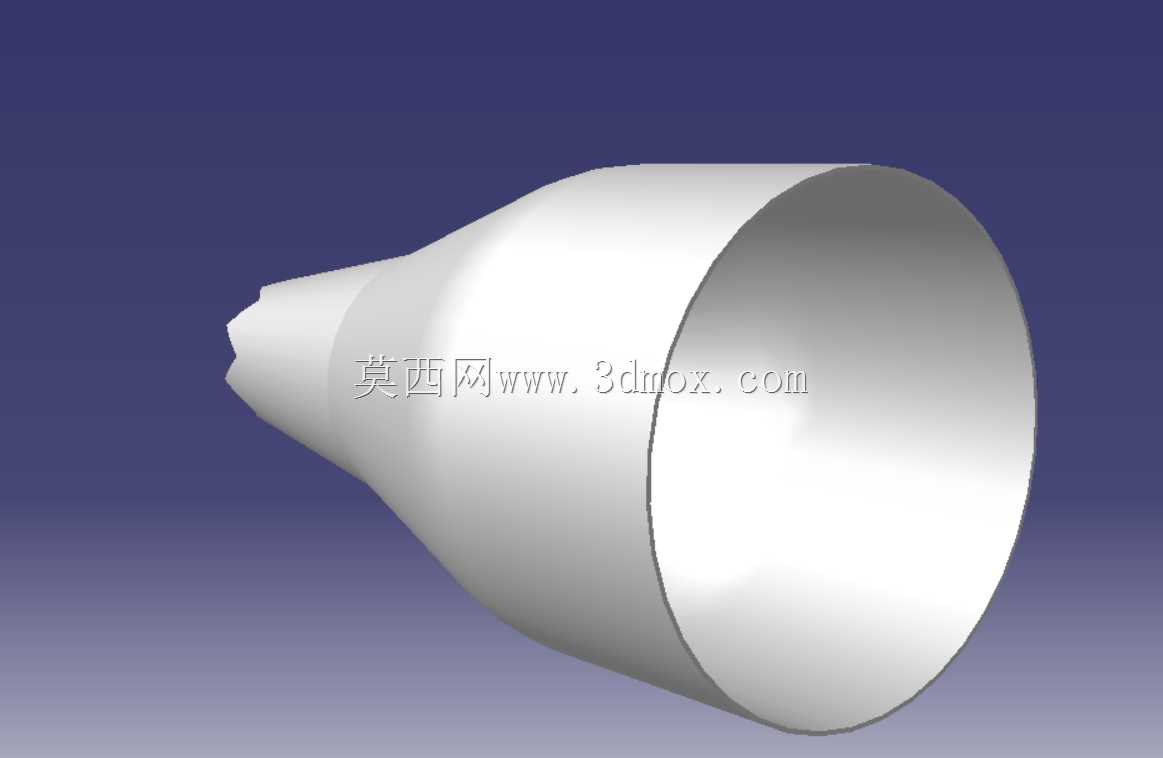

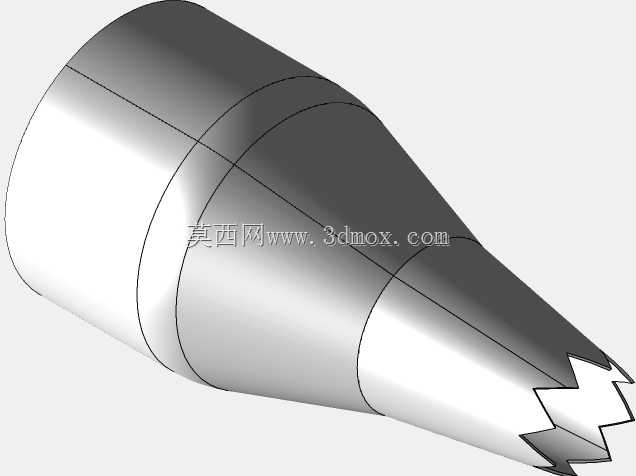

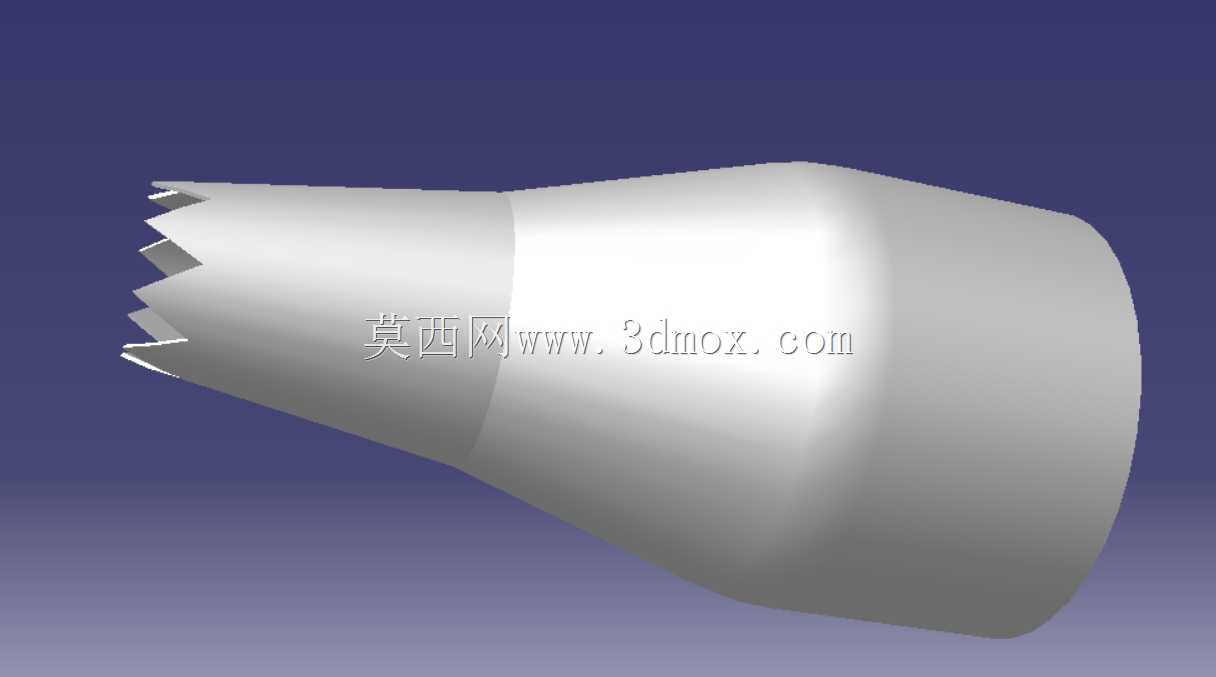

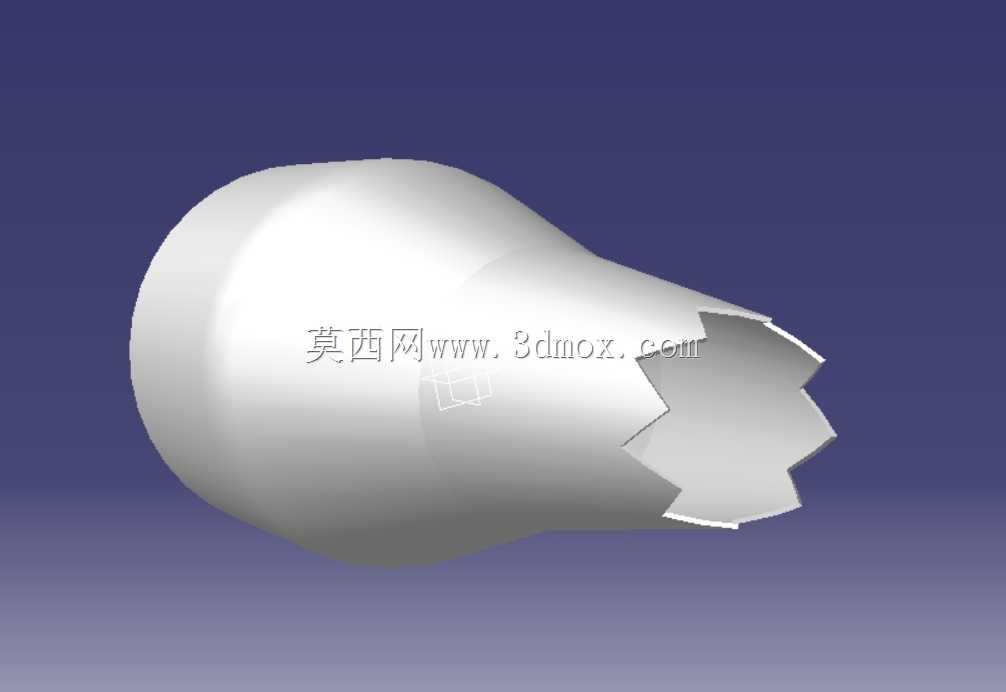

在商用客机环控系统、高压气体吹扫工位、蒸汽喷射换热单元这类对喷射噪声有严格管控的场景中，常规直口喷嘴在高压流体出口处会产生强烈的湍流剪切噪声，很容易超出作业区域噪声限值，甚至影响周边精密设备的运行稳定性，V形喷嘴正是针对这类痛点开发的专用喷射元件。从结构设计逻辑来看，这款喷嘴采用分段式变径结构，入口端为等径直筒段，预留了标准管螺纹对接的安装边界，可直接与同规格的金属输气、输液管路旋接配合，安装时无需额外定制转接接头，直筒段外壁做了防滑滚花结构，方便现场施工人员用普通管钳完成紧固操作，不会出现夹持打滑损伤外壁的问题。中间段为平滑过渡的锥面收缩段，锥角经过流体仿真反复校核，既保证流体在收缩过程中流速平稳提升，不会在锥面内壁产生局部涡流造成压损，也避免锥角过小导致喷嘴整体长度过长，挤占设备内部的安装空间。出口端的V形锯齿结构是整个设计的核心，区别于常规平口喷嘴的整周连续剪切层，V形齿口会将出口处的大尺度湍流涡破碎为小尺度涡，从噪声产生的根源上降低喷射时的宽频噪声，同时不会像多孔降噪结构那样容易被流体中的杂质堵塞，在含少量杂质的压缩空气、低压蒸汽工况下也能长期稳定运行。从安装适配性来看，喷嘴整体外轮廓无突出卡扣、凸缘结构，最大外径与入口管路外径保持一致，可适配现有常规喷嘴的安装工位，替换旧件时无需改动周边管路布局，安装边界兼容性强。实际工况验证中，同等入口压力下，这款V形喷嘴的喷射指向性与平口喷嘴基本一致，不会因为齿口结构导致喷射流发散，吹扫、换热的作业效率不会出现衰减，同时一米处的喷射噪声可降低12-15分贝，完全满足商用客机客舱周边、车间人工作业区的噪声管控要求。建模过程中对各段过渡面做了曲率连续处理，避免出现应力集中的尖角结构，不管是后续采用金属机加工还是注塑成型工艺，都能顺利完成脱模、走刀加工，不会出现工艺死角，内壁的表面粗糙度要求控制在Ra1.6以内，减少流体沿程阻力损失，保证出口流速达到设计值。
