通用电气发动机安装固定支架结构

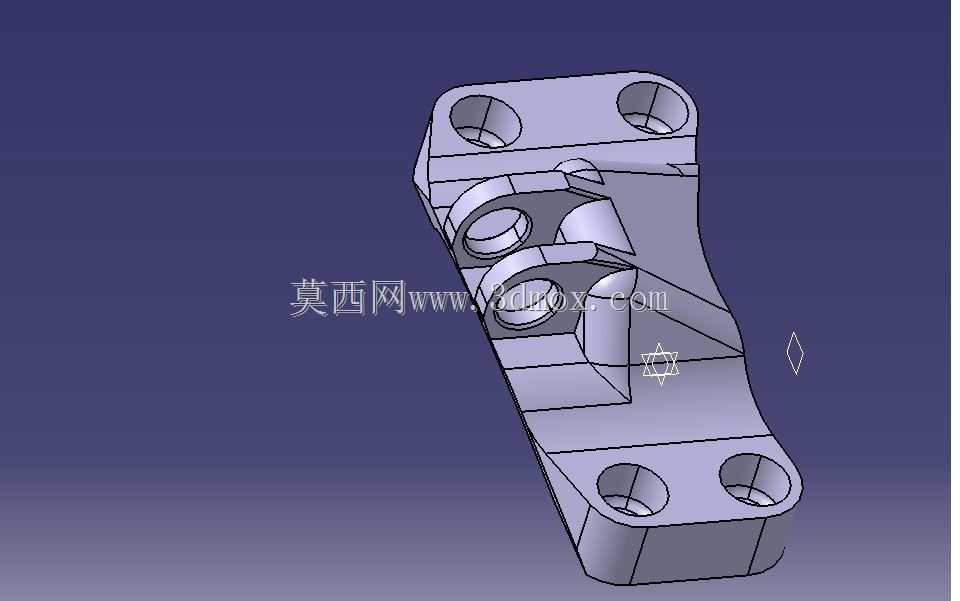

这款支架主要应用于通用电气类动力设备的安装固定场景，作为发动机与安装基体之间的衔接承载构件，承担着动力单元的定位、载荷传递与振动缓冲的基础作用，在小型动力机组、工业配套动力装置中都能适配使用。从结构设计来看，整体采用一体化铣削成型的构型思路，主体为长条形变截面基体，两端各设置两个同轴沉头安装孔，孔位做了锪平处理，保证紧固件安装后端面贴合紧密，不会出现局部应力集中的问题，四个安装孔的孔距公差控制在装配适配的合理区间，能兼容常规规格的螺栓连接需求。中部的铰接支撑区域做了局部加厚与加强筋过渡，筋位顺着载荷传递路径布置，从端部安装座一直延伸到中部铰接耳位置，既可以降低支架整体重量，又能保证在发动机运行产生的交变载荷下，结构不会出现形变开裂的问题。中部的两组同轴铰接孔，用于连接发动机的悬置或摆动调节结构，孔内壁做了光滑过渡处理，能适配销轴类连接件的装配需求，孔位周边的凸台结构提升了铰接部位的接触强度，避免长期铰接磨损后出现旷量。从安装边界来看，支架整体轮廓规整，没有超出安装面的外凸尖锐结构，安装时不需要额外预留过大的操作空间，两端的沉头孔深度经过核算，紧固件锁紧后不会突出支架上端面，不会和发动机本体的外围结构产生干涉。设计过程中充分考虑了实际装配的工艺性，所有棱边都做了小圆角过渡，既避免加工过程中出现应力裂纹，也能防止装配时划伤操作人员。支架的支撑面平面度有严格控制，和安装基体贴合后不会出现局部间隙，能保证载荷均匀传递到基体上，不会因为局部贴合不实导致连接螺栓受剪断裂。在实际使用场景中，这类支架不需要额外做焊接拼接，整体结构的一致性更好，适合批量配套生产，既能满足固定式动力机组的安装需求，也能适配有一定振动工况的移动类动力设备安装，铰接部位的结构设计也给发动机的安装角度微调预留了空间，不需要额外制作调整垫片就能完成小范围的角度校准，降低了现场装配的调整工作量。
