直列四缸发动机核心组件结构设计

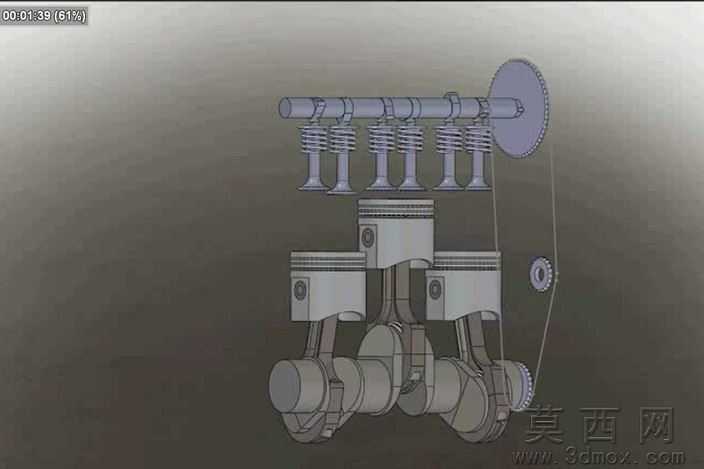

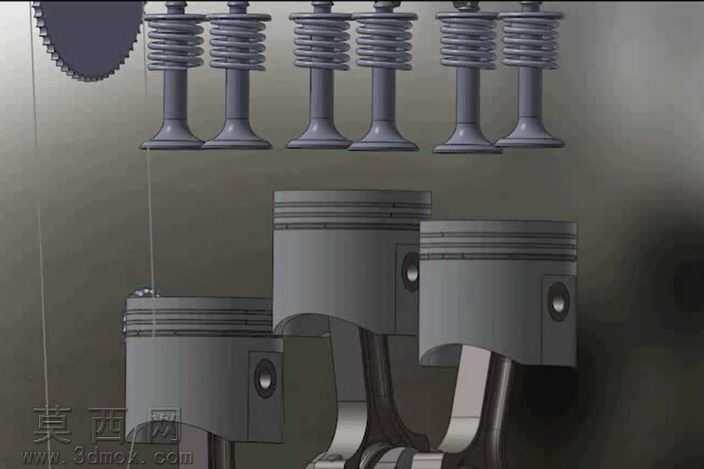

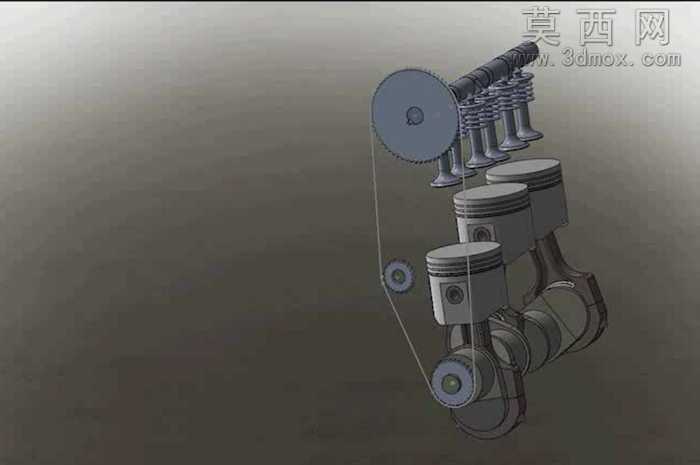

本作品为直列四缸内燃机核心组件的三维建模设计，完整还原了发动机配气机构与曲柄连杆机构的核心结构。建模过程中严格遵循内燃机设计的工程规范，对活塞、气门、气门弹簧、连杆等核心部件进行了1:1比例的参数化建模，各部件间的装配间隙、运动干涉均经过反复校验，确保结构符合实际工程应用的尺寸要求。材质渲染阶段，针对不同部件的实际材质属性进行了精细化调整：活塞部分采用高硅铝合金材质表现，还原其轻量化、高导热的材质特性，表面做了细微的机加工纹理处理，还原真实活塞的加工质感；气门采用耐热合金钢材质，表面做了氮化处理的哑光金属质感表现，气门弹簧采用弹簧钢材质，还原其金属缠绕结构的明暗层次与弹性结构特征；连杆部分采用锻钢材质，表面做了喷丸处理的粗糙金属质感，区分不同部件的材质差异。结构设计上，完整呈现了四缸发动机的做功顺序对应的部件排布，进排气门的排布角度、活塞的裙部型线、连杆的大头小头连接结构均按照真实内燃机的设计逻辑搭建，活塞环槽、气门油封安装位、连杆轴承安装位等细节结构均做了完整还原，没有省略关键的工程细节。设计思路围绕发动机核心运动部件的运动逻辑展开，通过三维建模直观呈现四缸发动机工作过程中，活塞往复运动、气门上下启闭、连杆摆动的协同运动关系，既可以作为内燃机结构教学的可视化演示模型，也可以作为发动机相关设计研发阶段的结构参考模型，帮助理解内燃机核心组件的装配关系与运动原理。
