不同结构形式凸轮与从动件组合机构

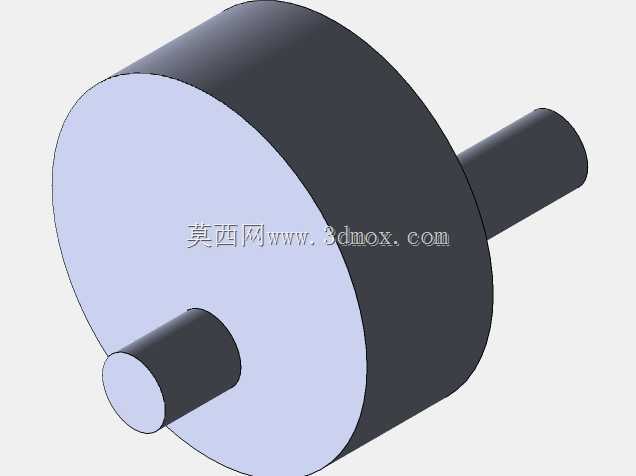

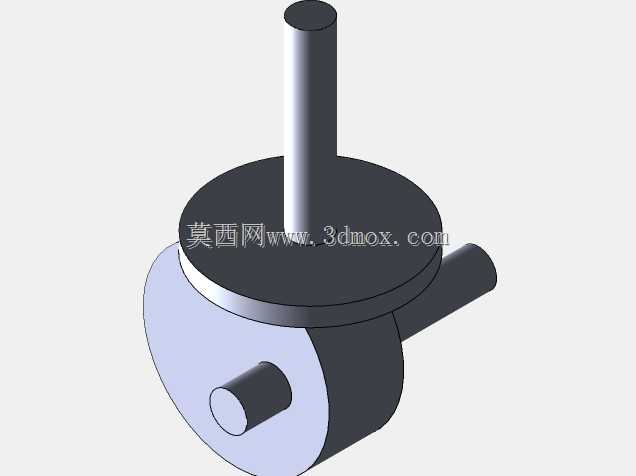

在自动化生产线的物料分拣、包装进给、非标专机的工位切换动作实现中，凸轮从动件机构是承担周期性精准动作输出的核心部件，相比连杆、气缸等执行形式，它能通过轮廓曲线的精准设计，实现预设的复杂往复运动规律，全程无需额外电控信号干预，动作可靠性在高速连续运转场景下优势十分突出。这套机构整合了两类常用从动件适配结构，可分别对应不同的工况需求：刀口式跟踪从动件接触端为窄边结构，与凸轮轮廓的接触面积小，传动过程中累积间隙极小，适合对动作位移精度要求高的工位，比如印刷设备的走纸对位、小型贴标机构的标签送进环节，能精准复现凸轮轮廓的曲线变化，避免接触滑移带来的动作误差；仿形跟踪从动件接触端为适配轮廓的弧面结构，接触应力分布更均匀，耐磨性能更好，适合中低速、负载稍大的场景，比如包装机械的封盒动作、五金件加工的工位推送，长期运转下的轮廓磨损量更低，维护周期更长。设计过程中首先根据目标动作的位移、速度、加速度曲线反推凸轮基圆尺寸，基圆直径的选取兼顾了压力角控制与整体安装空间，避免压力角过大导致的从动件卡滞，同时控制整体径向尺寸不会过度占用设备内部安装空间；凸轮主体与输入轴采用同轴一体式结构，轴伸端的直径匹配常规轴承内孔安装尺寸，可直接固定在设备侧板的轴承座上，无需额外设计转接法兰，降低配套安装的加工成本。从动件的导向部分预留了标准安装接口，可直接对接直线导轨或者滑动导套，输出端可根据实际需求连接推头、压头、吸盘等执行末端，适配不同的作业功能。机构的轴向尺寸经过紧凑化设计，输入轴的轴向定位台阶、凸轮本体的厚度、从动件的安装行程都做了边界校核，安装时不会和周边的机架、其他传动部件产生运动干涉，在小型非标设备的有限安装空间内也能完成布置。不同结构的从动件可根据实际工况快速切换，无需重新加工凸轮主体，能缩短设备改型的设计周期，适配多品种小批量的非标设备开发需求。
