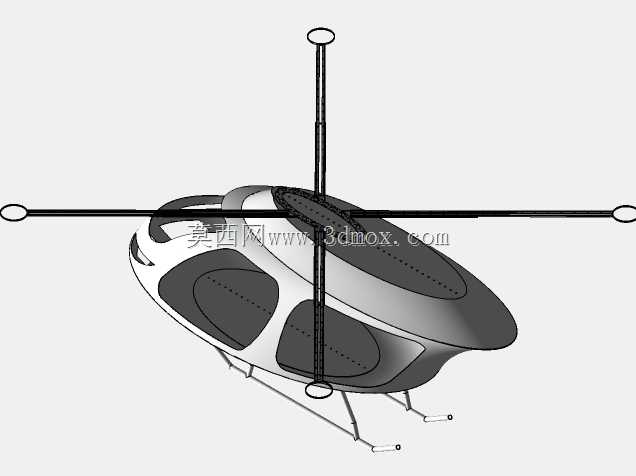

概念款共轴双旋翼载人直升机外观结构

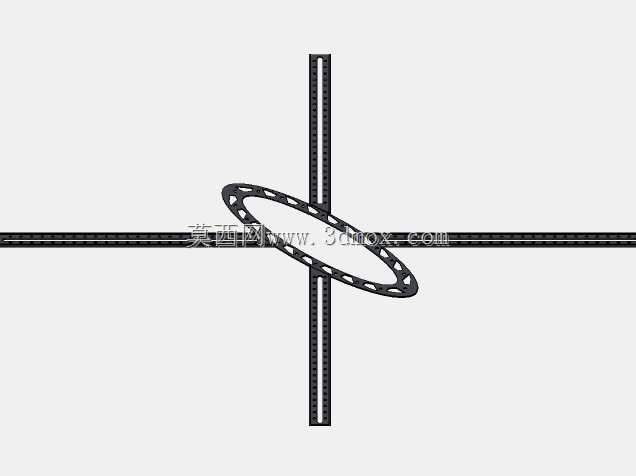

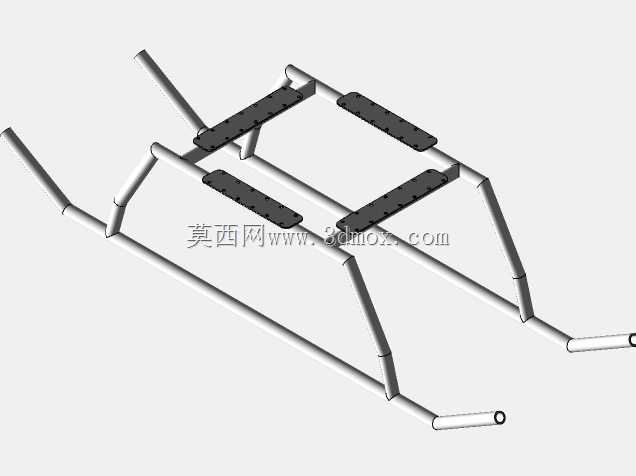

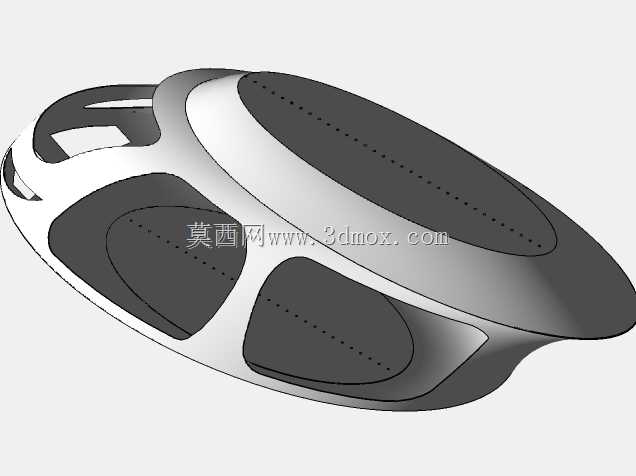

这款共轴双旋翼布局的载人直升机结构设计，在民用低空通航场景中可覆盖短途通勤、低空观光、应急巡查等多类使用需求，相较于传统单旋翼带尾桨的直升机构型，共轴反转双旋翼的设计省去了尾桨传动结构，既缩减了整机的侧向尺寸需求，也避免了尾桨易受地面杂物干扰、碰撞损伤的常见使用风险，更适合在狭小起降场地、林间作业区域等复杂低空环境下使用。从结构设计逻辑来看，整机采用流线型水滴状机身轮廓，曲面蒙皮的曲率过渡全程贴合气动减阻需求，机身侧部预留的乘员舱开口位置，兼顾了乘员进出便利性与机身结构的连续性，避免大尺寸开口造成的机身框架刚度折损，设计阶段通过曲面曲率连续校验，确保蒙皮拼接处无突兀折角，降低飞行过程中的气动噪声与压差阻力。旋翼系统采用上下共轴布置的两幅双叶旋翼，上下旋翼反向旋转抵消反扭矩，旋翼桨叶的翼型选用低速高升力翼型，适配低空低速飞行的升力需求，旋翼主轴贯穿机身顶部的传动舱段，安装边界处预留了足够的轴承安装位与维护操作空间，主轴顶端的整流帽既优化了旋翼顶端的气流流场，也能避免雨水、沙尘进入主轴轴承腔体。起落架采用滑橇式结构，两根弧形滑橇通过轻质支撑臂与机身底部框架连接，滑橇的触地长度经过匹配计算，可在草地、硬化平地、临时起降点等不同地面条件下保证整机停放稳定性，支撑臂的结构强度可吸收着陆阶段的冲击载荷，无需额外加装复杂的缓冲作动结构，有效降低整机结构重量与维护复杂度。机身内部的框架布局沿纵向承力梁布置，乘员舱、动力舱、传动舱的空间划分清晰，各舱段之间预留了设备安装与管线排布的间隙，机身曲面的分块设计兼顾了复合材料蒙皮的成型工艺性，每块蒙皮的脱模角度都经过校验，可适配热压罐成型、模压成型等常用复合材料加工工艺，减少生产阶段的工艺补正量。整机的侧向尺寸控制在紧凑范围内，旋翼旋转直径与机身长度的比例经过优化，在保证旋翼升力面积足够的前提下，尽可能缩小整机的停放占用空间，适配小型通航机场、私人起降点的有限停放区域，机身侧面的曲面凹陷设计既可以作为乘员登乘的脚踏点位，也能在飞行过程中起到一定的航向稳定作用，无需额外加装大面积的垂直稳定翼面，进一步缩减整机的结构重量。
