阿联酋航空涂装民航涡扇喷气发动机结构演示

这款带阿联酋航空涂装的涡扇喷气发动机三维演示内容，核心面向航空结构设计、机务实训、动力系统仿真领域的从业者，可直接用于民航动力系统的结构认知教学、航发维修流程模拟、飞行动画场景搭建等实际场景。从实际工程应用角度看，民用大涵道涡扇发动机是当前干线民航客机的核心动力单元，承担着飞行全阶段的推力输出、引气供给、附件驱动等核心功能，其内部结构的运动匹配精度直接决定了整机的运行效率与可靠性，这类带运动演示的三维内容，能帮设计人员快速梳理不同工况下的部件运动干涉边界，也能让实训人员无需拆解实体航发就掌握内部流道与转子的配合逻辑。

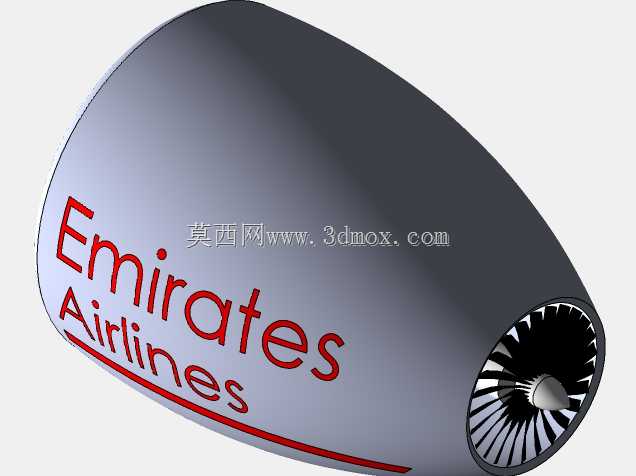

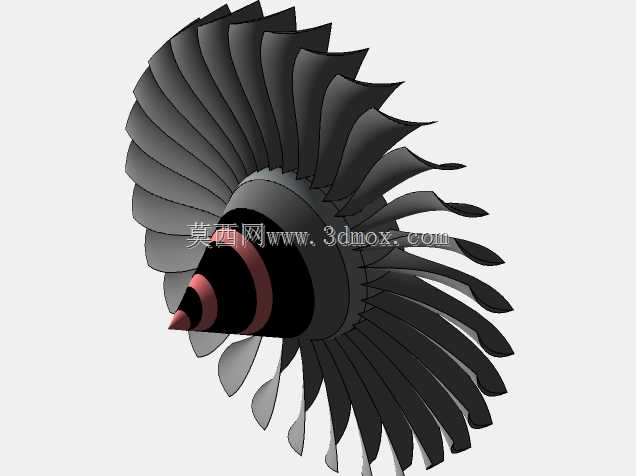

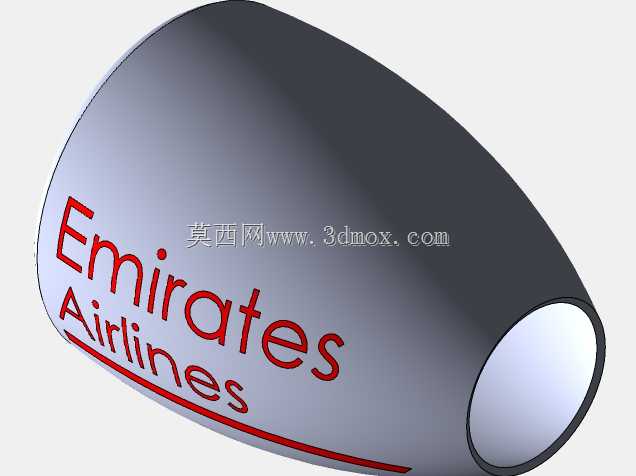

设计层面，该演示内容采用半透明壳体的处理思路，将进气道整流罩、风扇叶片、低压压气机、高压压气机、燃烧室、高压涡轮、低压涡轮、尾喷管等核心部件的运动关系做了分层展示，外部整流罩保留实体涂装效果，还原航司实际装机的外观特征，内部转动部件则通过透明度区分固定静子结构与转动转子结构，能清晰观察到不同转速下风扇与压气机、涡轮的传动匹配关系。从安装边界来看，这类大涵道比涡扇发动机的吊装接口通常匹配机翼下方的发动机挂架，整流罩的外形曲面经过气动优化，进气道唇口的圆弧曲率直接影响大迎角飞行状态下的进气效率，演示内容中还原的整流罩外形尺寸，可直接用于短舱结构的适配设计参考，风扇叶片的叶尖与机匣的间隙控制也在演示中做了直观呈现，这一间隙参数是航发设计中的核心指标，间隙过大会导致漏气降低压气效率，间隙过小则容易在热态工况下出现叶尖碰磨故障。

在功能特性展示上，该动画完整复现了航发从启动到稳定运转的全流程部件运动逻辑：启动阶段高压转子先由起动机带转，达到点火转速后燃烧室喷油点火，随后燃气驱动涡轮带动低压转子转动，最终大直径风扇进入稳定工作状态输出主要推力，不同透明度的部件展示方式，能让观察者清晰区分高压轴与低压轴的差动转速关系，也能直观看到静子叶片的导流角度对气流的调整作用。这类演示内容在实际工程中，还可用于航发故障模拟的前置验证，比如通过调整不同部件的运动参数，模拟叶片断裂、轴承卡滞等故障下的部件运动干涉情况，为故障排查与结构优化提供直观的三维参考，同时外部的航司涂装还原，也能直接用于民航类的科普展示、飞行动画制作等场景，无需额外做外观贴图的二次处理。
